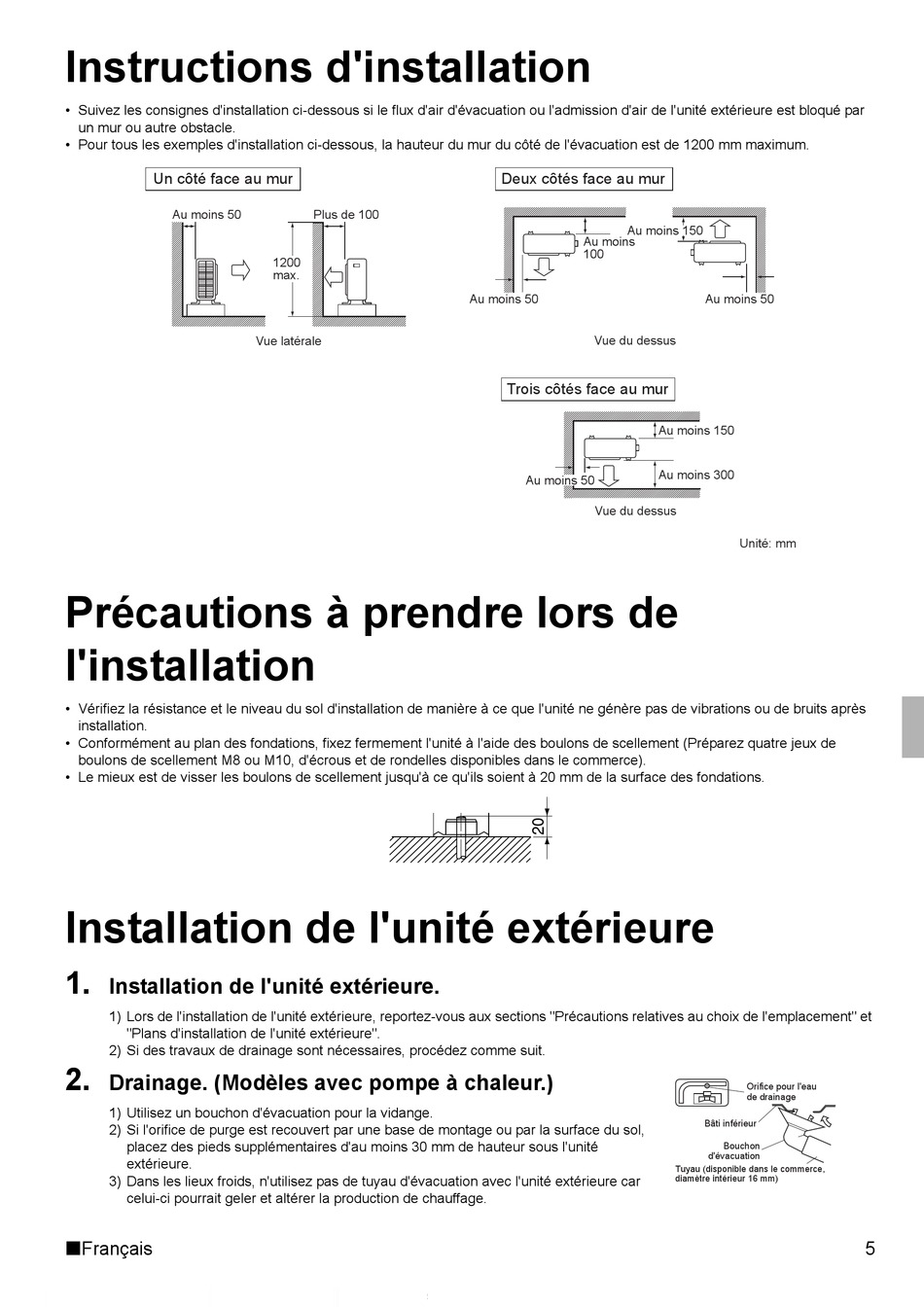

Instructions d'installation
• Suivez les consignes d'installation ci-dessous si le flux d'air d'évacuation ou l'admission d'air de l'unité extérieure est bloqué par
un mur ou autre obstacle.
• Pour tous les exemples d'installation ci-dessous, la hauteur du mur du côté de l'évacuation est de 1200 mm maximum.
Un côté face au mur
Au moins 50
Précautions à prendre lors de
l'installation
• Vérifiez la résistance et le niveau du sol d'installation de manière à ce que l'unité ne génère pas de vibrations ou de bruits après
installation.
• Conformément au plan des fondations, fixez fermement l'unité à l'aide des boulons de scellement (Préparez quatre jeux de
boulons de scellement M8 ou M10, d'écrous et de rondelles disponibles dans le commerce).
• Le mieux est de visser les boulons de scellement jusqu'à ce qu'ils soient à 20 mm de la surface des fondations.
Installation de l'unité extérieure
1.
Installation de l'unité extérieure.
1) Lors de l'installation de l'unité extérieure, reportez-vous aux sections "Précautions relatives au choix de l'emplacement" et
"Plans d'installation de l'unité extérieure".
2) Si des travaux de drainage sont nécessaires, procédez comme suit.
2.
Drainage. (Modèles avec pompe à chaleur.)
1) Utilisez un bouchon d'évacuation pour la vidange.
2) Si l'orifice de purge est recouvert par une base de montage ou par la surface du sol,
placez des pieds supplémentaires d'au moins 30 mm de hauteur sous l'unité
extérieure.
3) Dans les lieux froids, n'utilisez pas de tuyau d'évacuation avec l'unité extérieure car
celui-ci pourrait geler et altérer la production de chauffage.
Français
Plus de 100
1200
max.
Vue latérale
Deux côtés face au mur
Au moins 150
Au moins
100
Au moins 50
Vue du dessus
Trois côtés face au mur
Au moins 50
Vue du dessus
Au moins 50
Au moins 150
Au moins 300
Unité: mm
Orifice pour l'eau
de drainage
Bâti inférieur
Bouchon
d'évacuation
Tuyau (disponible dans le commerce,
diamètre intérieur 16 mm)
