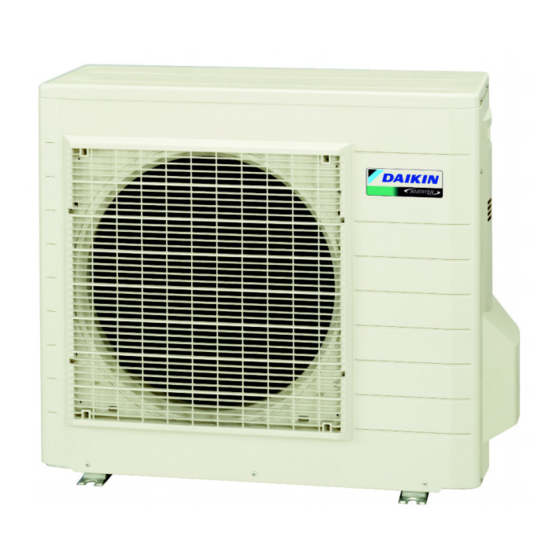

INSTALLATION
MANUAL
R410A Split Series
Models
RXS50F2V1B
RXS60F2V1B
RXS50E3V1B
RXS60E3V1B
RXS71E3V1B
RYN50E3V1B RYN60E3V1B
RN50E3V1B
ARXS50E3V1B
RKS50F2V1B
RKS60F2V1B
RKS50E3V1B
RKS60E3V1B
RKS71E3V1B
RN60E3V1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Montagehandleiding
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Installation manual
English
R410A Split series
Deutsch
Français
Série split R410A
Nederlands
Español
Serie Split R410A
Italiano
ΕλληνικÜ
Portugues
Série split R410A
Рóссêий
Montaj kýlavuzlarý
Türkçe
R410A Split serisi
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin RXS50F2V1B
Inhaltszusammenfassung für Daikin RXS50F2V1B
- Seite 1 Installation manual English R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Models Montagehandleiding Nederlands R410A Split-systeem RXS50F2V1B RKS50F2V1B Manual de instalación RXS60F2V1B RKS60F2V1B Español Serie Split R410A RXS50E3V1B RKS50E3V1B Manuale d’installazione RXS60E3V1B RKS60E3V1B Italiano Serie Multiambienti R410A...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Bitte lesen Sie diese Sicherheitshinweise sorgfältig durch, um korrekte Installierung sicherzustellen. • Dieses Handbuch unterscheidet die Sicherheitshinweise in WARNUNG und ACHTUNG. Bitte befolgen Sie alle folgenden Sicherheitshinweise: sie sind alle für Sicherstellung der Sicherheit erforderlich. WARNUNG .....Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 3: Vorsichtsmaßnahmen Für Die Wahl Des Montageortes
Zubehör Mit dem Außengerät mitgeliefertes Zubehör: (B) Ablaßventil (Wärmepumpen-Modelle) (A) Installierungshandbuch In der unteren Verpackung. Vorsichtsmaßnahmen für die Wahl des Montageortes 1) Der Aufstellungsort muß stabil sein, um das Gewicht tragen zu können und darf durch die Vibrationen nicht ins Schwingen gebracht werden, so daß... - Seite 4 Installationszeichnungen für das Außengerät Die Wärmeisolierung von unten nach oben mit Verkleidungsband umwickeln. Modell Klasse 50 Klasse 60 Klasse 71 Maximal zulässige Länge Min. zulässige Länge 1,5m Maximal zulässige Höhe Für eine Kühlmittelrohrlänge 20g/m über 10m erforderliches zusätzliches Kühlmittel. Außendurchmesser 12,7mm Außendurchmesser Gasrohr 15,9mm Flüssigkeitsrohr...
-
Seite 5: Richtlinien Für Die Installation
Richtlinien für die Installation • Wenn sich im Lufteinlaß- oder -auslaßpfad der Außeneinheit eine Wand oder ein sonstiges Hindernis befindet, so befolgen Sie die nachfolgenden Richtlinien für die Installierung. • Für alle im Folgenden dargestellten Installationsschemata sollte die Wandhöhe auf der Abluftseite höchstens 1200mm betragen. Bei Wand auf eine Seite Bei Wänden an zwei Seiten Mehr als 100... - Seite 6 Installation des Außengeräts Aufweiten des rohrendes (Genau rechtwinklig 1) Schneiden Sie das Rohrende mit einem Rohr- schneiden.) Grat entfernen. schneider ab. Aufweiten 2) Entfernen Sie Grat mit der Schnittfläche nach Genau in der nachfolgend gezeigten Position einsetzen. unten, damit keine Metallspäne in das Rohr ein- Bördelwerkzeug für R410A Herkömmliches Bördelwerkzeug treten.
- Seite 7 Absaugen von luft und prüfen auf lecken von gas • Wenn die Rohrleitungsarbeiten abgeschlossen sind, müssen die Luft abgepumpt und die Leitungen auf Dichtigkeit geprüft werden. WARNUNG 1) Geben Sie keine anderen Substanzen als das festgelegte Kühlmittel (R410A) in den Kühlkreislauf. 2) Sollte Kühlmittelgas austreten, durchlüften Sie den Raum so schnell und so gründlich wie möglich.
- Seite 8 Installation des Außengeräts Wiedereinfüllen Des Kühlmittels Überprüfen Sie auf dem Typenschild der Maschine die Art des zu verwendenden Kühlmittels. Vorsichtsmaßnahmen beim Einfüllen von R410A Füllen Sie das Kühlmittel in flüssiger Form von der flüssigkeitsseitigen Rohrleitung her ein. Es handelt sich um ein gemischtes Kühlmittel. Daher kann das Hinzufügen in Gasform zu einer Veränderung der Zusammenset- zung des Kühlmittels führen und die einwandfreie Funktion beeinträchtigen.
-
Seite 9: Abpump-Verfahren
Abpump-Verfahren Denken Sie zum Schutz der Umwelt vor einem Umzug oder der Entsorgung des Geräts daran, dieses Leerzupumpen. 1) Entfernen Sie den Deckel des Flüssigkeits- und Gas- Absperrventils. Sechskant- Imbusschlüssel 2) Lassen Sie das Gerät im “erzwungenen” Kühlbetrieb laufen. Schließen 3) Schließen Sie nach fünf bis zehn Minuten mit einem Sechskant-Imbusschlüssel das Flüssigkeits-Absperrventil. - Seite 10 Verkabelung WARNUNG 1) Verwenden Sie keine abgezweigten Kabel, Unterstutzungskabel,Verlangerungskabel oder sternformige Anschlusse, da diese Uberhitzung, einen elektrischen Schlag oder einen Brand verursachen konnen. 2) Verwenden Sie im Gerät keine örtlich beschafften Elektroteile. (Verzweigen Sie die Stromversorgung für die Ablaufpumpe, etc. von der Anschlusseinheit nicht.) Ansonsten kann ein Stromschlag oder ein Brand die Folge sein. 3) Vergessen Sie nicht, eine Erdschluss-Sicherung zu installieren.
-
Seite 11: Probelauf Und Endkontrolle
ACHTUNG Denken Sie beim Anschließen der Verbindungskabel mit nur einadrigen Kabeldrähten an die Klemmenleiste daran, die abisolierten Enden einzudrehen. Fehlerhaft ausgeführte Arbeiten können zu Hitzeentwicklung und Bränden führen. Abisolieren des Kabels an der Anschlßleiste 3) Ziehen Sie am Kabel und überzeugen Sie sich davon, dass es nicht getrennt wird. Befestigen Sie dann das Kabel mit einem Kabelstopper. Probelauf und Endkontrolle Probebetrieb und Prüfung 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, daß... - Seite 12 Two-dimensional bar code is a code for manufacturing. 3P188821-1A M06B069A (0612) HT...
