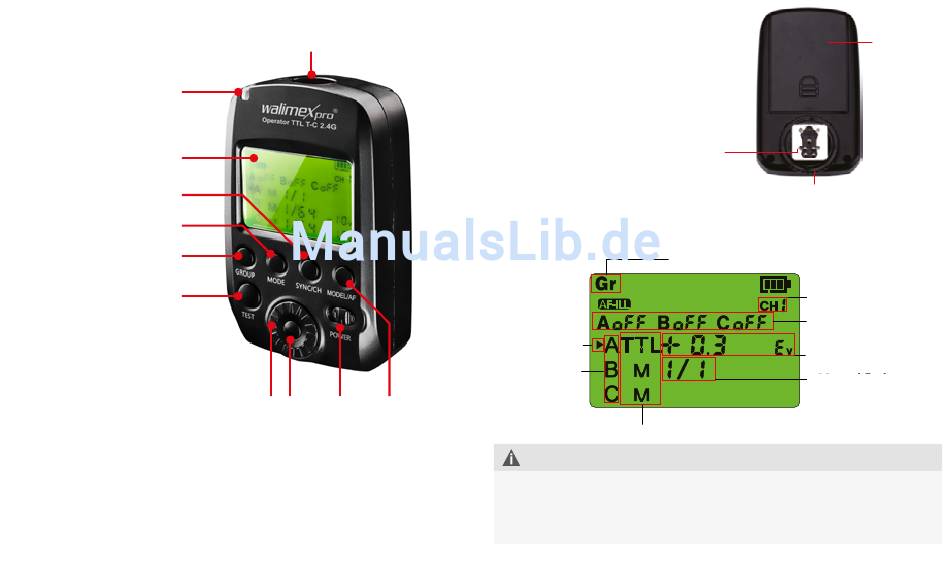

5. Komponenten und Bedienelemente

5.1 Komponenten des Gerätes
9
10
5
4
3
2
Operator TTL T-C
1
EIN/AUS-Schalter
2
TEST-Blitz-Taste
3
Auswählen der Gruppe
4
Auswählen des Modus
5
Auswählen des Synchronisationsmo-
dus/Kanals
6
Einstellen der Einstelllampe/EIN oder
AUS, AF-Fokussierungslichtstrahl
7
Einstellrad: Parametereinstellung
8
Taste OK: Speichern von Parametern
9
Bestätigungslampe Funkübertragung
10 LCD-Display
11 AF-Fokussierungslichtstrahl
9
11
7
8
1
6
12 Batteriefach
13 Feststellschraube
14 Blitzschuh-Kameraanschluss

5.2 LCD-Display des Funksenders Walimex pro Operator TTL T-C

GR: Blitzgruppe
Gr: Blitzgruppe
Gr: Blitzgruppe
Aktuell
gewählte
Gruppe
Group
Gruppe
Blitzmodus
HINWEIS
1. Auf dem LCD-Display werden nur die Einstellungen der aktuell aktiven
Anwendung angezeigt.
2. Bei Drücken einer Taste oder Drehen am Einstellrad wird die Display-
beleuchtung aktiviert.
12
14
13
Aktuell gewählter
Kanal
Leistung für die
einzelnen Einstell-
lampen
Wert für die Blitz-
Belichtungskorrektur
Manuelle Einstellung
der Leistung
10
