4 | Montage Verdichter

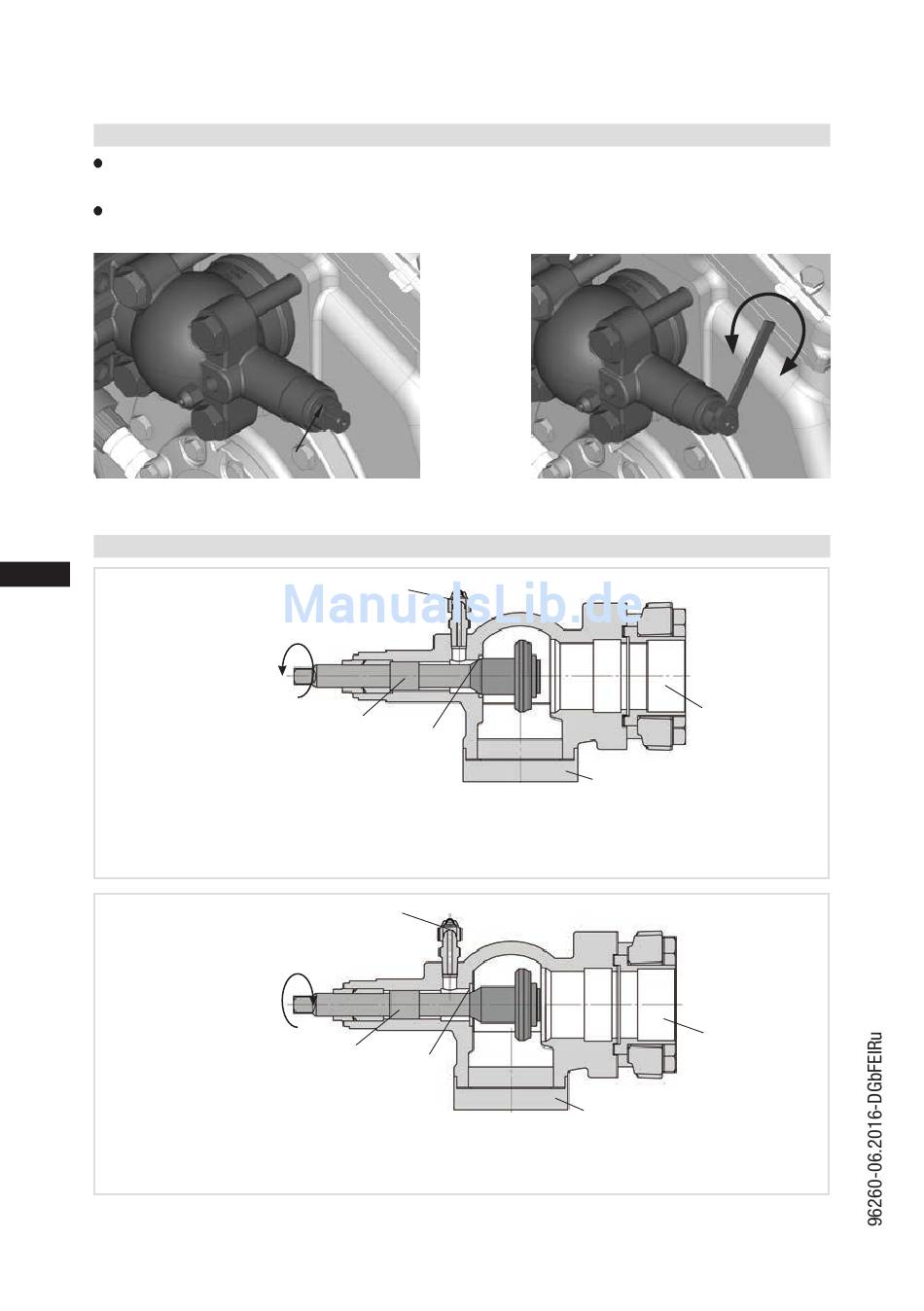

4.7 Bedienen der Absperrventile
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
¼ Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Abb. 19
4.8 Funktionsweise der absperrbaren Serviceanschlüsse
D
GB
F
E
I
Ru
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen
Öffnen des Serviceanschlusses
Spindel: 1/2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14-16 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
14
Ventilspindelabdichtung
Serviceanschluss
geschlossen
Spindel
Anschluss
gesperrt
Serviceanschluss
geöffnet
Spindel Anschluss
offen
lösen
Abb. 20
Rohranschluss
Verdichter
Rohranschluss
Verdichter
anziehen
Abb. 21
Abb. 22
