Systembeispiel 2 (Ip-Steuerung) - Panasonic AW-HE120WE Bedienungsanleitung

Anschlüsse
(Fortsetzung)

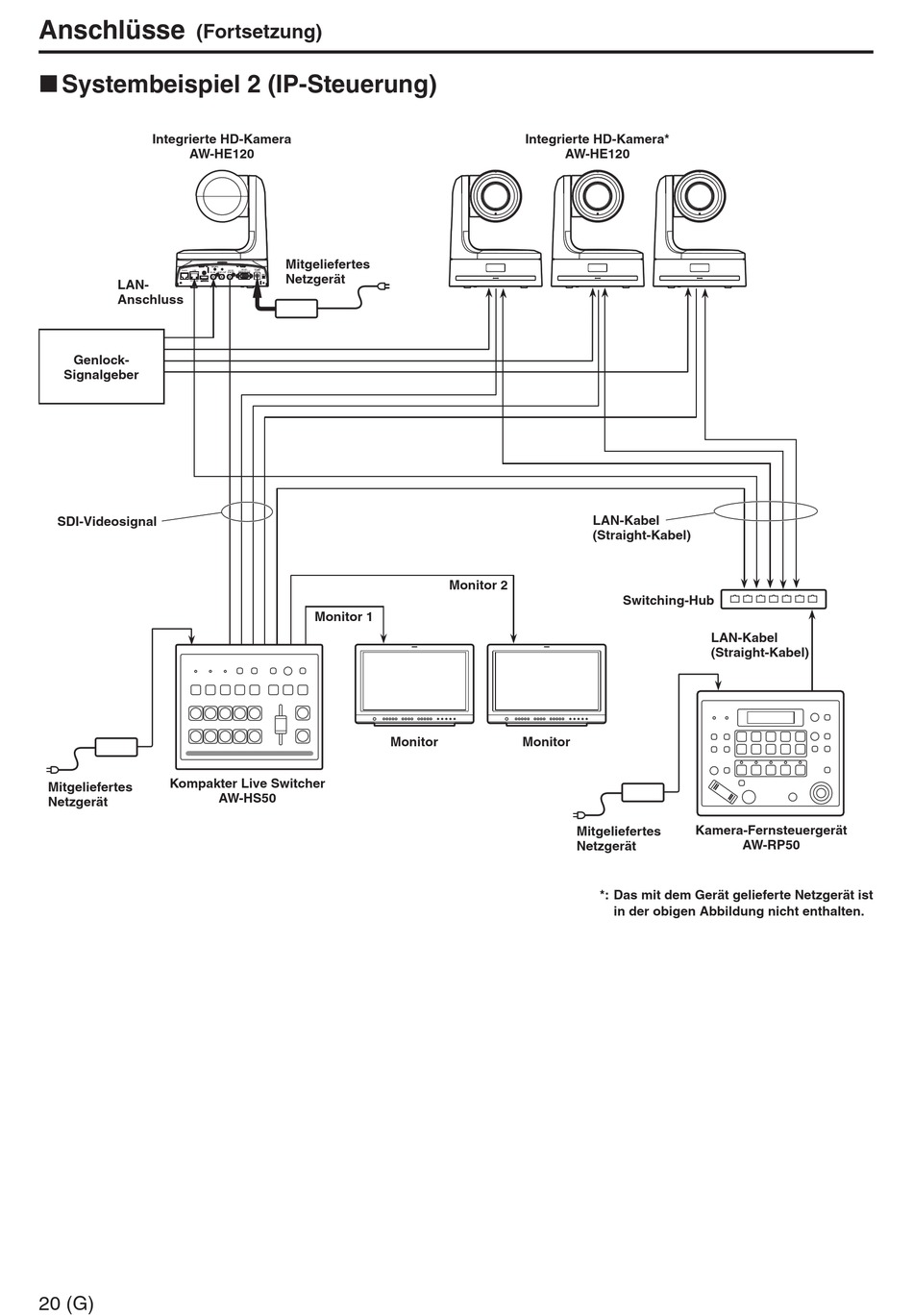

w Systembeispiel 2 (IP-Steuerung)
p
Integrierte HD-Kamera
AW-HE120
LAN-
Anschluss
Genlock-
Signalgeber
SDI-Videosignal
Kompakter Live Switcher
Mitgeliefertes
Netzgerät
20 (G)
Mitgeliefertes
Netzgerät
Monitor 1
Monitor
AW-HS50
Integrierte HD-Kamera*
AW-HE120
LAN-Kabel
(Straight-Kabel)
Monitor 2
Monitor
Mitgeliefertes
Netzgerät
*: Das mit dem Gerät gelieferte Netzgerät ist
in der obigen Abbildung nicht enthalten.
Switching-Hub
LAN-Kabel
(Straight-Kabel)
Kamera-Fernsteuergerät
AW-RP50
