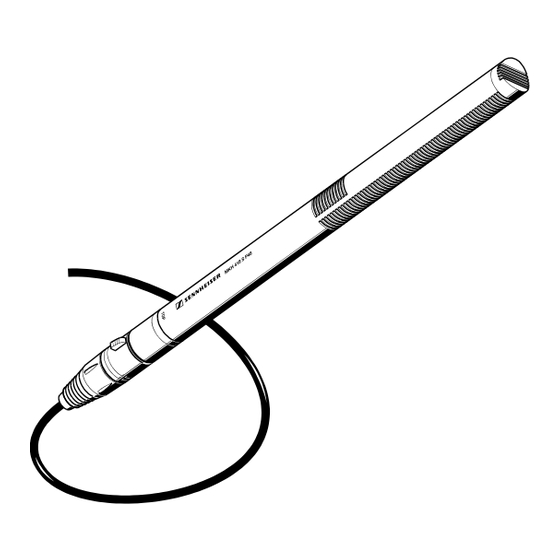

- Seite 1 MKH 418 S P48 U GEBRAUCHSANLEITUNG INSTRUCTION MANUAL NOTICE D´EMPLOI ISTRUZIONI PER L´USO INSTRUCCIONES PARA EL USO GEBRUIKSAANWIJZING...
- Seite 2 Deutsch 3- 6, 27, 32 English 7-10, 27, 32 Français 11-14, 27, 32 Italiano 15-18, 27, 32 Español 19-22, 27, 32 Nederlands 23-26, 27, 32...
- Seite 3 MKH 418 S P48 U MS-Stereo-Kondensatormikrofon Kurzbeschreibung Das MKH 418 S ist ein MS-Stereomikrofon mit hoher Richtwirkung für stereophone Aufnahmen Originaltons Reportagen sowie Film- Fernsehaufnahmen. Das Mikrofon ist für 48-V- Phantomspeisung ausgelegt und arbeitet nach dem bewährten Hochfrequenzverfahren. Dieses Arbeits- prinzip gewährleistet...
- Seite 4 • Tischfuß MZT 100 • Tischfuß MZT 441 • Windschutzhülle MZH 60-1 • Windschutzkorb MZW 60-1 • Windschutz MZW 415 • Adapterkabel AC 20, 5-pol. 2 x 3-pol., XLR, 1 m Bestellung über den zuständigen Vertriebspartner der Firma Sennheiser. MKH 418 S...
- Seite 5 Anmerkungen zur MS-Stereofonie Das MS-Signalformat des MKH 418 S ermöglicht es auf besonders einfache Weise, die optimale Balance zwischen der Hauptinformation des M-Kanals und dem Räumlichkeitsbeitrag des S-Kanals einzustellen. Dieser Abgleich ist auch noch während einer Nachbearbeitung ohne Informationsverlust möglich, wenn die MS-Originalsignale aufgezeichnet wurden.
- Seite 6 dritten Kanals ganz nach rechts gedreht. Die Phase des rechten Kanals wird außerdem invertiert. Die Regler der beiden S-Kanäle werden mechanisch oder elektrisch miteinander gekoppelt. Mit der Stellung der S-Regler im Verhältnis zum M-Regler lässt sich der Räumlichkeitseffekt kontinuierlich beeinflussen. Mit dem in der Skizze beispielhaft dargestellten Versatz der Regler um 3 dB wird eine Matrizierung im Verhältnis 1:1 erreicht.
- Seite 7 MKH 418 S P48 U MS Stereo Condenser Microphone Brief Description The MKH 418 S is an MS stereo microphone. Its high degree of directivity makes the MKH 418 S the ideal choice for stereophonic recordings for reporting, film and television applications.
- Seite 8 MZA 14 P48 battery power supply unit also allows direct connection to unbalanced inputs. Also suitable is the MZA MS-1 (available from Sennheiser UK). This is a battery power supply, with 5-pin XLR input and output, that incorporates MS matrix amplifier and microphone pre-amplifier. The...
- Seite 9 balance between the main information of the mid channel and the spatial contribution of the side channel. This balancing can even be performed during re-processing without a loss of information if the original MS signals were recorded. The MS signal format is converted into the XY format (ie: standard left/right stereo) by adding or subtracting the signals according to the principle X = M + S, Y = M –...
- Seite 10 the signal totally disappears – the two channels are now set identical – now pan channel two fully left and channel three fully right for normal operation). Channels two and three are controlled as a single fader (mechanically or electrically coupled together). The stereo width is controlled by the relative levels –...
- Seite 11 48 Volts, et utilise le principe de fonctionnement HF (polarisation haute fréquence), spécifique à la gamme de micros Sennheiser MKH. Ce principe assure une fiabilité de fonctionnement optimale, même dans des conditions climatiques extrêmes. Le MKH 418 S dispose de deux transducteurs électro- acoustiques indépendants pour générer les signaux...
- Seite 12 48 Volts, il faut insérer des alimentations indépendantes : par exemple, deux Sennheiser MZA 14 P48 (alimentations fantômes 48 V sur pile 9 V), ou une alimentation 48 V secteur Neumann N 48 i-2 (toutes deux équipées d’un connecteur XLR 3 contacts) ou une alimentation 48 V à...
- Seite 13 À propos de l’enregistrement stéréo M-S Le format de signal M-S du MKH 418 S permet de doser facilement l’équilibre entre l’information principale, captée par le micro central (M) et les informations « spatiales » délivrées par le micro latéral (S).
- Seite 14 Pour doser la largeur stéréo, donc l’impression d’espace sonore, il suffit de modifier le niveau du canal S par rapport au canal M. La position « nominale » (taux de matriçage 1:1) s’obtient pour un déplacement des faders de 3 dB, comme indiqué dans le schéma. Au cours du matriçage, il faut tenir compte du fait que la provenance des signaux sonores hors axe est de moins en moins perceptible dans les aigus, à...
- Seite 15 Microfono a condensatore stereo a segnale centrale e laterale MKH 418 S P48 U Breve descrizione L'MKH 418 S P48 U è un microfono per stereo a segnale centrale e laterale con direttività elevata per registrazioni stereofoniche del tono originale durante reportage e riprese cinematografiche e televisive.
- Seite 16 • Piede da tavolo MZT 441 • Guaina paravento MZH 60-1 • Cestello paravento MZW 60-1 • Paravento MZW 415 • Cavo adattatore AC 20, 5-pol. 2 x 3-pol., XLR, 1 m Ordinazione tramite i partner distributori Sennheiser competenti. MKH 418 S...
- Seite 17 Note sulla stereofonia a segnale centrale e laterale Il formato dei segnali centrali e laterali del microfono MKH 418 S consente regolare maniera particolarmente semplice l'equilibrio ottimale tra le informazioni principali del canale M ed il contributo stereofonico del canale S. Questa compensazione è possibile anche durante una rielaborazione senza perdita di informazioni, se i segnali originali centrali e laterali sono stati registrati.
- Seite 18 influire continuamente sull'effetto stereofonico. Con lo sfasamento dei regolatori di 3 dB illustrato nello schizzo a titolo di esempio, si ottiene una generazione di matrice in un rapporto 1:1. Durante generazione della matrice, occorre prendere in considerazione il fatto che la possibilità di localizzazione dei segnali acustici ad incidenza non assiale (campo off) diminuisce sempre più...
- Seite 19 MKH 418 S P48 U Micrófono de condensador stereo MS Descripción breve El MKH 418 S es un micrófono estéreo MS con elevado efecto direccional para grabaciones estereofónicas del sonido original en reportajes, así como en grabaciones de películas y de televisión. El micrófono está...
- Seite 20 • Funda protectora contra el viento MZH 60-1 • Cesta protectora contra el viento MZW 60-1 • Protección contra el viento MZW 415 • Cable adaptador AC 20, 5-pol. 2 x 3-pol., XLR, 1 Pedidos a través del distribuidor competente de Sennheiser. MKH 418 S...
- Seite 21 Observaciones sobre la estereofonía MS El formato de señal MS del MKH 418 S posibilita ajustar de modo particularmente sencillo el equilibrio óptimo entre la información principal del canal M y la aportación espacial del canal S. Este equilibrio también es posible todavía durante un procesado posterior sin pérdida de información, cuando fueron grabadas las señales originales MS.
- Seite 22 el del tercer canal del todo hacia la derecha. Además se invierte la fase del canal derecho. Los reguladores de los dos canales S se acoplan entre sí mecánica o eléctricamente. Con la posición del regulador S en relación regulador puede influenciar continuamente...
- Seite 23 Gama de temperaturas de trabajo -20 ... +60 °C Gama de humedad < 95 % h. r. MKH 418 S...
- Seite 24 MKH 418 S P48 U MS-stereo condensatormicrofoon Korte omschrijving De MKH 418 S is een MS-stereomicrofoon met een sterk richteffect voor opnamen van het originele geluid in stereo bij reportages en film- en televisieopnames. De microfoon is ontworpen voor 48 V-fantoomvoeding en werkt volgens de beproefde hoogfrequentmethode.
- Seite 25 • Tafelvoet MZT 441 • Windkapomhulsel MZH 60-1 • Windkapkorf MZW 60-1 • Windkap MZW 415 • Adapterkabel AC 20, 5-pol. 2 x 3-pol., XLR, 1 m Bestellen via de distributeur van Sennheiser bij u in de buurt. MKH 418 S...
- Seite 26 Opmerkingen over stereofonie Door het MS-signaalformaat kan de optimale balans tussen de hoofdinformatie van het M-kanaal en het achtergrondgeluid van het S-kanaal worden ingesteld. Deze afstemming is ook nog tijdens de nabewerking zonder verlies informatie mogelijk, als de MS originele signalen worden opgenomen. MS-signaalformaat wordt het hoorbare...
- Seite 27 geïnverteerd. De regelaars van de beide S-kanalen worden mechanisch elektrisch elkaar verbonden. Met de stand van de beide S-regelaars in verhouding tot de M-regelaar kan het ruimtelijk effect continu worden beïnvloed. Met het verzetten van de regelaar met 3 dB, zoals in het schema als voorbeeld wordt weergegeven, wordt een matrixering in de verhouding 1:1 bereikt.
- Seite 28 Frequenzdiagramm Frequency response curve Courbe de réponse Risposta in frequenza Respuesta de frecuencia Frequentiesnelheid MKH 418 S...
- Seite 29 Polardiagramme Polar diagrams Diagrammes polaire Diagrammi polari Diagrama polar Pooldiagram 5dB/div MKH 418 S...
- Seite 30 5dB/div MKH 418 S...
- Seite 31 X = M + S 5dB/div MKH 418 S...
- Seite 32 Y = M – S 5dB/div MKH 418 S...
- Seite 33 MKH 418 S...
- Seite 34 Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vor- schriften erfüllt. Approval Sennheiser electronic GmbH & Co.KG declare that this device is in compliance with the applicable CE standards and regulations. Certification Sennheiser electronic GmbH & Co.KG déclarons que cet appareil est en conformité...
