Inhaltszusammenfassung für Sennheiser SKM 5200

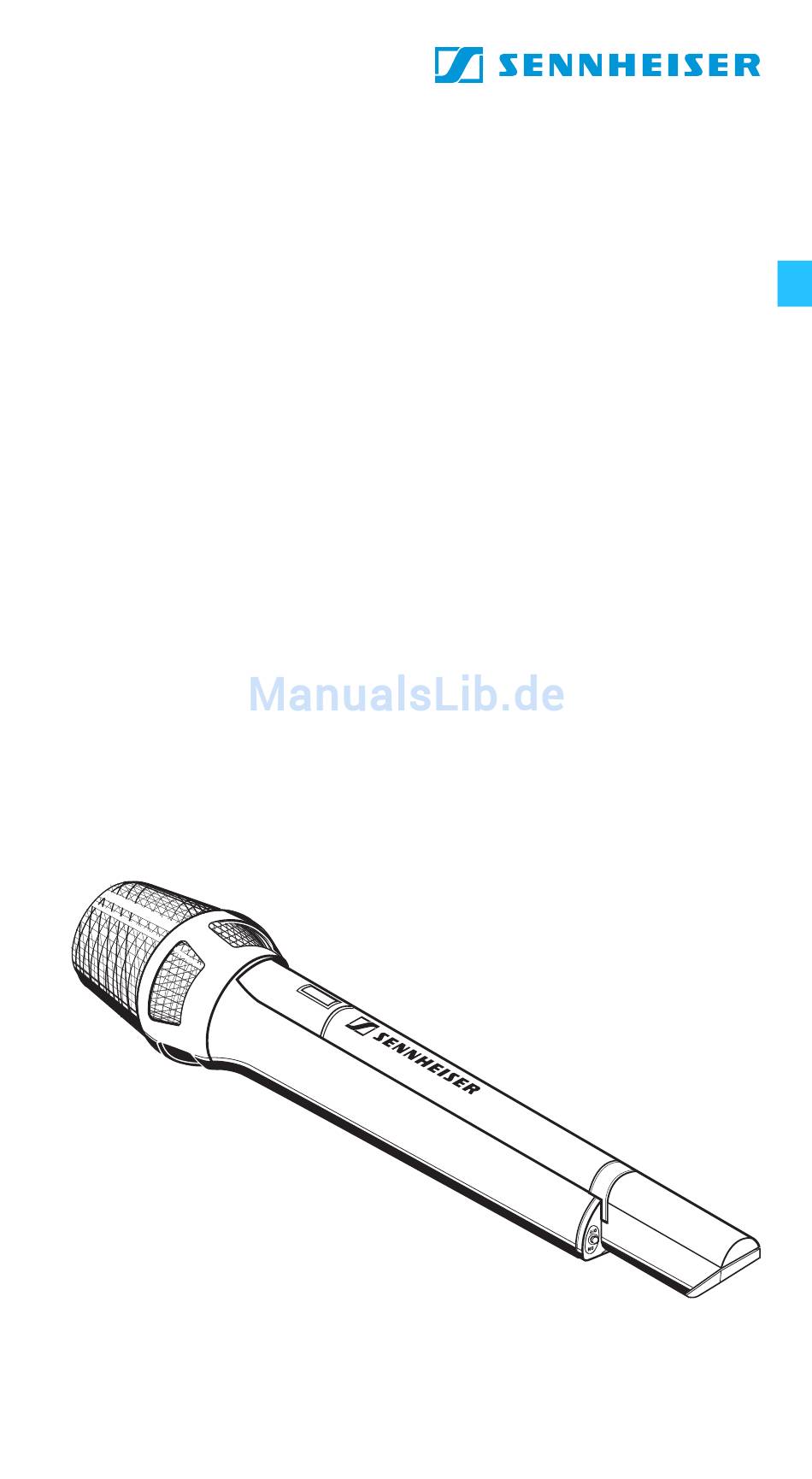

- Seite 1 SKM 5200 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ................5 Lieferumfang ..................6 Der Handsender SKM 5200 ..............6 Die Bedienelemente ................8 Anzeigen ..................9 Inbetriebnahme ................... 10 Energiepack einsetzen, entnehmen, wechseln ....... 10 Mikrofonkopf wechseln ............... 12 Handsender ein- und ausschalten ..........13 Frequenzcheck durchführen ............14 Das Bedienmenü... -
Seite 3: Sicherheitshinweise
Energiequelle. Bei Missbrauch oder nicht ordnungsge- mäßem Gebrauch können sie jedoch auslaufen. In extremen Fällen besteht Explosions- bzw. Brandgefahr. Haben Sie deshalb bitte Verständnis, dass Sennheiser im Fall von Missbrauch oder nicht ordnungsgemäßem Gebrauch keine Haftung übernimmt. Beach- ten Sie besonders die nachstehenden Hinweise Achten Sie auf die richtige Polarität. -
Seite 4: Lieferumfang

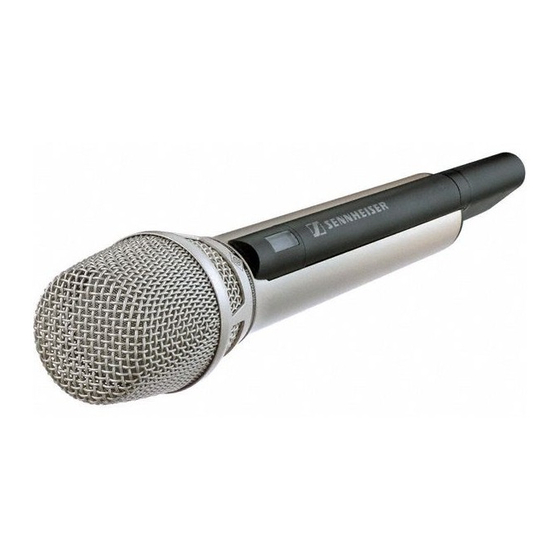

9 farbige Kennzeichnungsplättchen 1 Bedienungsanleitung Der Handsender SKM 5200 Der Handsender SKM 5200 bietet Ihnen hohen Bedienungskom- fort und lässt sich leicht an jede Übertragungssituation anpassen: Der Handsender ist universell einsetzbar, z. B. bei Reportagen, auf der Bühne, im Studio usw. - Seite 5 Wahlweise Akku- oder Batteriebetrieb mit LCD-Anzeige des La- dezustands, der auch an den Empfänger übertragen wird. Das Sennheiser Rauschunterdrückungssystem HiDynplus™ ge- währleistet hohen Dynamik-Umfang und geringes Restrau- schen. Farbige Kennzeichnungsplättchen ermöglichen eine schnelle und eindeutige Identifizierung. Der Handsender verfügt über einen Frequenzcheck-Modus, der die aktuelle Frequenz anzeigt.
-
Seite 6: Die Bedienelemente
Die Bedienelemente ³ · » ¿ ¶ DOWN Bedienelemente LCD-Anzeigen ³ Aufgeschraubter Alphanumerische Anzeige Mikrofonkopf Symbol für Aussteuerungs- (nicht im Lieferumfang) anzeige „AF“ · Griff des Handsenders Symbol für Sendeaktivität » Energiepack des Senders „RF“ (nicht im Lieferumfang) Symbol für Anzeige der ¿... -
Seite 7: Anzeigen
Anzeigen Betriebs- und Batterieanzeige µ Die LED (ON/LOW BAT) informiert Sie über den Betriebszu- stand des Senders: µ LED leuchtet: Der Sender ist eingeschaltet und der Ladezu- stand des Energiepacks ist ausreichend. LED blinkt: Der Ladezustand des Energiepacks reicht nur noch für kurze Betriebszeit (LOW BAT)! Anzeige der Sendeaktivität des Senders Nach dem Einschalten des Senders erscheint etwas verzögert im... -
Seite 8: Inbetriebnahme
Sie können den Handsender sowohl mit dem Batteriepack B 5000 (Batterie-Typ Mignon AA, 1,5 V) als auch mit dem wiederauflad- baren Sennheiser Akkupack BA 5000 betreiben. Bei regelmäßi- gem Gebrauch empfehlen wir, das umweltfreundliche wiederauf- ladbare Akkupack BA 5000 einzusetzen. - Seite 9 Batterien in das Batteriepack B 5000 einsetzen Verwenden Sie für das Batteriepack B 5000 Alkali-Mangan-Batte- rien, um eine möglichst hohe Betriebszeit zu erreichen. Um das Batteriepack zu öffnen, drü- cken Sie den Anzeigeteil des ¸ Batteriepacks herunter. Er klappt nach unten weg. Setzen Sie die Batterien ein.
-
Seite 10: Mikrofonkopf Wechseln
älteren Akkus auch nach vollständiger Aufladung dem- entsprechend weniger als 100 % an. Mikrofonkopf wechseln Den Mikrofonkopf des SKM 5200 können Sie auswechseln. Lösen Sie die Verschraubung in Pfeilrichtung. Ziehen Sie den Mikrofonkopf Setzen Sie den neuen Mikrofonkopf auf. -
Seite 11: Handsender Ein- Und Ausschalten
Modell Charakteristik SPL ME 5005e Kondensator, besonders Superniere 158 dB rückkopplungsarm MD 5005 dynamisch, besonders Superniere 163 dB rückkopplungsarm ME 5009 Kondensator breite Niere 140 dB KK 105 S Kondensator Superniere 155 dB (nickelfarben) (Neumann) KK 105 BK Kondensator Superniere 155 dB (schwarz) (Neumann) -
Seite 12: Frequenzcheck Durchführen
Frequenzcheck durchführen Der Handsender verfügt über einen Frequenzcheck-Modus, der verhindert, dass der Sender nach dem Einschalten auf einer unge- wünschten Frequenz sendet. Halten Sie beim Einschalten die rote ¶ º Taste gedrückt. º In der LCD-Anzeige wird die einge- stellte Frequenz angezeigt, ohne dass der Handsender sendet. -
Seite 13: Das Bedienmenü Des Handsenders
Das Bedienmenü des Handsenders Die Funktion der Tasten Taste Modus Funktion der Taste rote Taste Ausgeschaltet Taste kurz drücken: ON/OFF, Handsender einschalten Taste gedrückt halten: Frequenzcheck durchführen Anzeigebereich Taste kurz drücken (bei aktivierter Autolock-Funk- tion): Tastensperre sofort einschalten Taste kurz drücken (bei eingeschalteter Tasten- sperre): Tastensperre zum Ausschalten... -
Seite 14: Die Automatische Tastensperre (Autolock-Funktion)
Die automatische Tastensperre (Autolock-Funktion) Der Handsender hat eine Tastensperre, die verhindert, dass Ein- stellungen während des Betriebs versehentlich verändert werden. Ist im Menüpunkt „LOCK“ die automatische Tastensperre aktiviert (siehe „Automatische Tastensperre aktivieren/deaktivieren – LOCK“ auf Seite 27) schaltet sich die Tastensperre im Anzeigebe- reich automatisch 10 Sekunden nach dem letzten Tastendruck dauerhaft ein.. -
Seite 15: So Arbeiten Sie Mit Dem Bedienmenü
So arbeiten Sie mit dem Bedienmenü Das Bedienmenü besteht aus drei Bereichen: Anzeigebereich Im Anzeigebereich können Sie sich die aktuellen Einstellungen der Parameter in den Menüpunkten anzeigen lassen und zwar auch dann, wenn die Tastensperre eingeschaltet ist. Auswahlbereich Im Auswahlbereich wählen Sie den Menüpunkt, für den Sie die Einstellung der Parameter ändern wollen. - Seite 16 Nach dem Einschalten Nachdem Sie das Gerät eingeschaltet haben, erscheint im Display die Standardanzeige. Je nach Einstellung ist das die Sendefre- quenz, der Kanal oder der Name des Handsenders. Im Anzeigebereich Parameter anzeigen lassen Im Anzeigebereich können Sie sich auch bei eingeschalteter Tas- tensperre nacheinander die aktuellen Einstellungen der verschie- den Parameter anzeigen lassen (siehe „Übersicht über das Bedien- menü“...
- Seite 17 Folgende Menüpunkte stehen zur Auswahl: Menüpunkt Bedeutung CHAN Kanal auswählen TUNE „VAR“ Sendefrequenzen für die Kanalbank (Variable Bank) einstellen NAME Namen eingeben ATTEN Mikrofonempfindlichkeit einstellen LOWCUT untere Grenzfrequenz einstellen VIEW Standardanzeige ändern RESET Gerät auf Werkseinstellungen zurücksetzen LOCK Autolock-Funktion aktivieren und deaktivieren EXIT Bedienmenü...
- Seite 18 Eingaben speichern Um eine Einstellung dauerhaft zu spei- chern, drücken ¶ Multifunktionsschalter (Schal- ¶ terstellung Als Bestätigung er- scheint die Anzeige „STORED“. DOWN Danach wird wieder der zuletzt bear- beitete Menüpunkt angezeigt. In der Regel werden bei allen Menüpunkten die Einstellungen so- fort übernommen.
-
Seite 19: Übersicht Über Das Bedienmenü
Übersicht über das Bedienmenü Schalten Sie die Tastensperre aus, bevor Sie Einstellungen vorneh- men (siehe „Autolock-Funktion vorübergehend ausschalten“ auf º Seite 16). Mit der roten Taste brechen Sie die Eingabe ab und kehren zum Anzeigebereich zurück. Anzeigebereich Eingabebereich Auswahlbereich 530.000 CH MHz 1 Sek. - Seite 20 Anzeigebereich Eingabebereich Auswahlbereich VOCAL NAME IIIIIIII ATTEN aktuelle Aussteuerung aktuelle Dämpfung Dämpfung Dämpfung einstellen in 1-dB-Schritten, -40...0 dB SET: Speichern aktuelle Dämpfung STORED LOWCUT Untere aktuelle aktuelle FLAT, Grenzfrequenz Grenzfrequenz Grenzfrequenz 120 Hz, 190 Hz einstellen STORED VAR. 01 VIEW NAME FREQ Standardanzeige...
-
Seite 21: Einstellhinweise Zum Bedienmenü
Einstellhinweise zum Bedienmenü Kanal auswählen – CHAN Im Menüpunkt „CHAN“ können Sie zwischen den Kanälen der Ka- nalbänke „FIX“ und „VAR“ umschalten. Während dieser Einstel- lung sendet das Gerät nicht. Wenn Sie in den Eingabebereich des Menüpunkts „CHAN“ wech- seln, wird zunächst die aktuell eingestellte Kanalnummer ange- zeigt. - Seite 22 Sie haben zwei Möglichkeiten, Frequenzen einzustellen: Sie stellen für den eingestellten Kanal eine neue Frequenz ein: Drücken Sie im Auswahlbereich des Menüpunkts „TUNE“ auf den Multi- ¶ funktionsschalter (Schalterstel- ¶ lung ). Es wird zunächst der ak- tuell eingestellte Kanal und dann DOWN dessen Frequenzeinstellung ange-...
-
Seite 23: Namen Eingeben - Name
Namen eingeben – NAME Im Menüpunkt „NAME“ geben Sie für den Sender einen frei wähl- baren Namen ein, der in der Standardanzeige angezeigt werden kann. Der Name kann bis zu sechs Zeichen lang sein und setzt sich zusammen aus: Buchstaben mit der Ausnahme von Umlauten, Ziffern von 0 bis 9, Sonderzeichen und Leerzeichen. -
Seite 24: Untere Grenzfrequenz Einstellen - Lowcut
Vergleich der Mikrofonempfindlichkeit SKM 5200 mit SKM 5000 SKM 5200: –40 –30 –20 –10 dB-Einstellung SKM 5000: Schalterstellung Untere Grenzfrequenz einstellen – LOWCUT Um unerwünschte tieffrequente Geräusche, wie z. B. Maschinen- lärm, Wind und Trittschall abzusenken, können Sie ein Tiefenfilter einschalten. -
Seite 25: Automatische Tastensperre Aktivieren/Deaktivieren - Lock
Automatische Tastensperre aktivieren/deaktivieren – LOCK Der Handsender ist mit einer Autolock-Funktion (automatishe Tastensperre) ausgestattet, die Sie im Menüpunkt „LOCK“ aktivie- ren bzw. deaktivieren. Ist die Autolock-Funktion aktiviert, schaltet sich die Tastensperre automatisch ca. 10 Sekunden nach dem letz- ten Tastendruck ein und der Sender ist gegen unbeabsichtigtes Verstellen geschützt. -
Seite 26: Wenn Störungen Auftreten
– ATTEN“ auf Seite 25 Ausgangspegel des den Pegel des Line- Empfängers ist zu hoch Ausgangs verringern Rufen Sie Ihren Sennheiser-Partner an, wenn mit Ihrer Anlage Pro- bleme auftreten, die nicht in der Tabelle stehen oder sich die Pro-... -
Seite 27: Pflege Und Wartung
bleme nicht mit den in der Tabelle aufgeführten Lösungsvorschlä- gen beheben lassen. Tipps für den optimalen Empfang Die Reichweite des Senders ist abhängig von den örtlichen Ge- gebenheiten und kann bis zu 150 m betragen. Nach Möglichkeit sollten Sie für freie Sicht zwischen Sende- und Empfangsan- tenne sorgen. -
Seite 28: Technische Daten
Dynamik typ. 114 dB (A) (ATTEN –40 dB) < 0,5 % Klirrfaktor (bei 1 kHz, Nennhub) NF-Übertragungsbereich60–20.000 Hz Rauschunterdrückung Sennheiser HiDynplus™ untere Grenzfrequenz einstellbar (flat, 120 Hz, 190 Hz) (-3 dB) Empfindlichkeit einstellbar in 1-dB-Schritten von –40 bis 0 dB Stromversorgung durch B 5000 (2 Primärzellen, Typ AA) -
Seite 29: Zubehör
Zubehör 003763 Mikrofonkopf ME 5009 003760 Mikrofonkopf ME 5005 005249 Mikrofonkopf ME 5005e 003762 Mikrofonkopf ME 5004 003761 Mikrofonkopf ME 5002 003823 Mikrofonkopf MD 5005 008474 Neumann Mikrofonkopf KK 105 S 008476 Neumann Mikrofonkopf KK 105 S-BK 008533 Neumann Mikrofonkopf KK 104 S-BK 008534 Neumann Mikrofonkopf KK 104 S 005273... -
Seite 30: Herstellererklärungen
Diese Geräte ensprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinien 1999/5/EU, 89/336/ EU und 73/23/EU. Die Erklärung steht im Internet unter www.sennheiser.com zur Verfügung. Vor Inbetriebnahme sind die jeweili- gen länderspezifischen Vorschriften zu beachten! Akkus und Batterien Alte Akkus und Batterien bitte nur leer über den Fachhandel oder Batteriecontainer entsorgen. - Seite 32 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Printed in Germany Publ. 01/07 512717/A03...
