Inhaltszusammenfassung für Sennheiser SK 3063-U

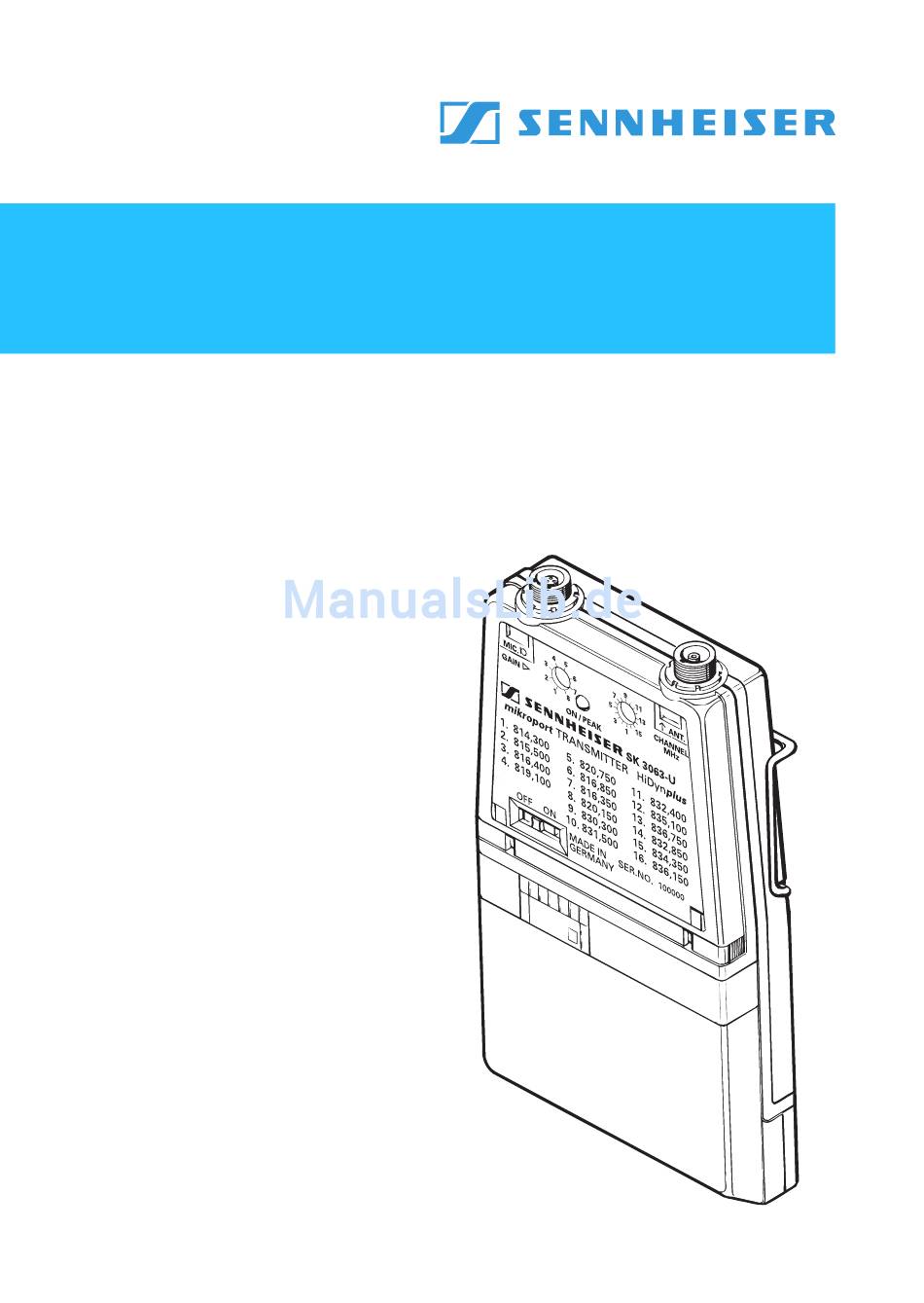

- Seite 1 SK 3063-U Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Sie haben die richtige Wahl getroffen! Dieses Sennheiser-Produkt wird Sie viele Jahre durch Zuverlässig- keit und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem guten Namen und seiner in mehr als 60 Jahren erworbenen Kompetenz als Hersteller hochwertiger elektroakustischer Produkte. -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise • Lesen Sie diese Bedienungsanleitung sorgfältig und voll- ständig, bevor Sie das Gerät benutzen. • Bewahren Sie die Bedienungsanleitung für die weitere Nutzung so auf, dass sie jederzeit für alle Benutzer zugänglich ist. Geben Sie das Gerät an Dritte stets zusammen mit der Bedienungsanleitung weiter. -
Seite 5: Mikroport-Taschensender Sk 3063-U
Trageweise verlangt wird, wie es z. B. bei Film- und Fernsehproduktionen der Fall ist. Zur Reduzierung von Störeinflüssen und zur Verbesserung des Geräuschspannungsabstandes ist der Sender SK 3063-U mit dem Rausch- und Störunterdrückungssystem »HiDynPlus« ausge- rüstet. In Verbindung mit einem Empfänger, der ebenfalls mit diesem System ausgerüstet ist (z. -
Seite 6: Lieferumfang
Lieferumfang Zum Lieferumfang des Mikroport-Taschensenders gehören: 1 Taschensender SK 3063-U mit Gürtelclip 1 Batteriepack B 50 1 Antenne 1 Satz Kennzeichnungspunkte 1 Bedienungsanleitung Produktübersicht ³ Antennenbuchse · Kanalwahlschalter » Typenschild ¿ Entriegelungstasten ´ Betriebszeitanzeige ² Betriebsschalter ¶ Betriebs-/Spitzenhubanzeige º Empfindlichkeitseinsteller für Mikrofoneingang ¾... -
Seite 8: Sender Sk 3063-U In Betrieb Nehmen
Senders. Lösen Sie die Überwurfmutter, um den Spezialstecker der Mikrofone zu entriegeln. Batteriepack einsetzen und entnehmen Sie können den Sender SK 3063-U wahlweise mit dem Batterie- pack B 50/B 250 oder mit dem wiederaufladbaren Akkupack BA 50/BA 250 betreiben. ´... - Seite 9 Um das Batteriepack B 50/B 250 einzusetzen: Drücken Sie mit Daumen und Zeigefinger einer Hand die ¿ Entriegelungstasten am Sender zusammen, wie in Abbil- dung gezeigt. Das Batteriepack lässt sich nun vom Sender lösen. Legen Sie die Batterien in das Batteriefach ein, wie in Abbil- dung oder gezeigt.
-
Seite 10: Akkupack Einsetzen Und Entnehmen
Kontrollanzeige des Batteriepacks Das Batteriepack B 50/B 250 besitzt folgende Eigenschaften: • 3-stufige prozentuale LC-Anzeige der Batterieladung • Zuverlässige Low-Batt-Anzeige • Schutz vor Tiefentladung • Bereitstellung des Batteriezustand- Signals für den Empfänger Akkupack einsetzen und entnehmen Drücken Sie mit Daumen und Zeigefinger einer Hand die ¿... - Seite 11 • Anzeige der maximal möglichen Kapazität nach vollständiger Ladung im Ladegerät L 50 • Bei Verminderung der Akku-Kapazität (z. B. durch Alterung) erreicht die Anzeige nach vollständiger Aufladung entspre- chend weniger als 100 % • Während des Betriebs verringert sich die Anzeige entspre- chend der restlichen Ladungsmenge Akku gelegentlich entladen Die Kapazität wird während eines vollständigen Ent-...
-
Seite 12: Sender An Der Kleidung Befestigen
Sender an der Kleidung befestigen Mit dem Gürtelclip lässt sich der Sender beispielsweise am Hosen- bund einhängen. Sie können den Sender auch so an der Kleidung befestigen, dass Kabel und Antenne nach unten zeigen. Nehmen Sie den Gürtelclip heraus und setzen ihn um 180° gedreht wieder ein. -
Seite 13: Sender Sk 3063-U Bedienen
Batterie- oder Akkupack. Kanal bzw. Frequenz einstellen » Auf dem Typenschild finden Sie die Kanäle und Frequenzen des Senders SK 3063-U (siehe Seite 4). · Stellen Sie den Kanalwahlschalter in die gewünschte Position, um einen Kanal bzw. eine entsprechende Frequenz... -
Seite 14: Empfindlichkeit Einstellen
Empfindlichkeit einstellen º Mit dem Empfindlichkeitseinsteller können Sie die Verstärkung des Mikrofoneingangs in 8 Stufen einstellen. Diese Einstellung ist in Verbindung mit einem Empfänger durchzuführen, der über eine Hubanzeige verfügt. Die Empfindlichkeit ist korrekt eingestellt, ¶ wenn bei Pegelspitzen die „Peak“-Anzeige gelegentlich aufleuchtet. -
Seite 15: Technische Daten
Frequenzstabilität ±5 ppm Nebenwellenaussendungen < 4 nW Modulationsart Nennhub/Spitzenhub ±40 kHz / ±56 kHz Kompandersystem Sennheiser »HiDynPlus« Eingangsempfindlichkeit für Spitzenhub, in 8 Stufen schaltbar 13,2 mV−1,55 V NF-Frequenzgang 50 Hz−18 kHz Dynamik 112 dB (A) Klirrfaktor < 2 % bei Nennhub/1 kHz Anschlüsse... - Seite 16 Betriebszeit mit Alkali-Mangan-Zellen B 50-2 4,5 h am SK 50/SK 3063 B 250-2 > 9 h am SK 50/SK 3063; > 2,5 h am SK 250 Betriebszeiten mit NiMH-Akku BA 50 > 6 h BA 250 > 10 h Ladezeit mit Ladegerät L 50 max.
-
Seite 17: Zubehör
Zubehör Für den Taschensender SK 3063-U erhalten Sie im Fachhandel folgendes Zubehör: Art.-Nr. Zubehör-/Ersatzteil 003972 Sendertasche SK 50-T... -
Seite 18: Herstellererklärungen
Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantie- leistungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. 0682 EG-Konformitätserklärung Diese Geräte entsprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinie 1999/5/EG. - Seite 19 Sennheiser electronic GmbH & Co. KG Am Labor 1 30900 Wedemark, Germany Phone +49 (5130) 600 0 Printed in Germany Fax +49 (5130) 600 300 Publ. 03/2009 www.sennheiser.com 078329/A01...
