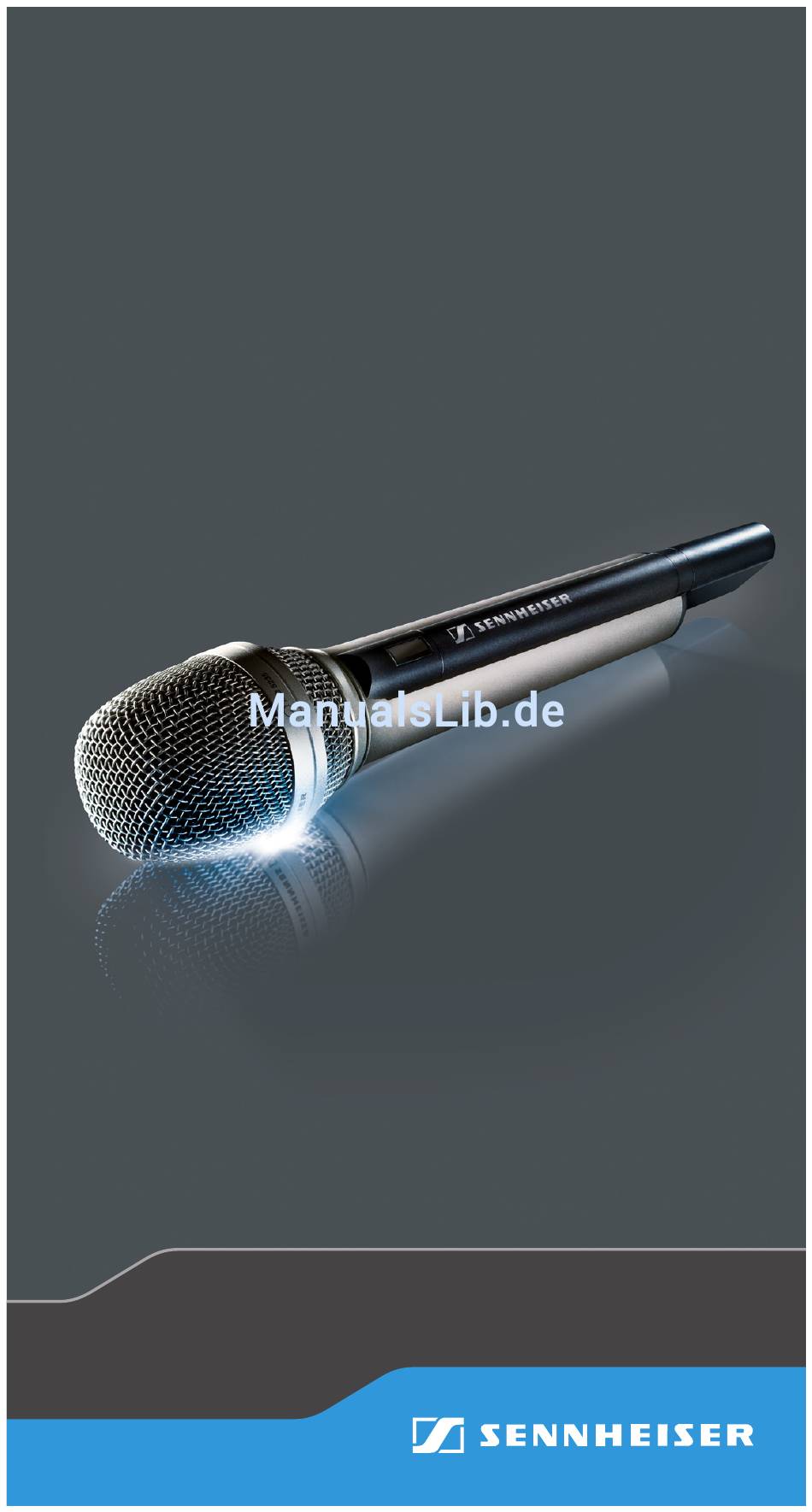

- Seite 1 SKM 5200-II Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Wichtige Sicherheitshinweise ................2 Der Handsender SKM 5200-II ................4 Lieferumfang ....................... 6 Produktübersicht ....................7 Übersicht Handsender SKM 5200-II ............7 Handsender in Betrieb nehmen ..............9 Batterie-/Akkupack einsetzen und entnehmen ........9 Mikrofonkopf wechseln ................11 Handsender bedienen .................. -
Seite 3: Wichtige Sicherheitshinweise
Energiequelle. Bei Missbrauch oder nicht ordnungsgemäßem Gebrauch können sie jedoch auslaufen. In extremen Fällen besteht Explosions- bzw. Brandgefahr. Haben Sie deshalb bitte Verständnis, dass Sennheiser im Fall von Miss- brauch oder nicht ordnungsgemäßem Gebrauch keine Haftung über- nimmt. Beachten Sie besonders die nachstehenden Hinweise. - Seite 4 Wichtige Sicherheitshinweise Nicht in Reichweite von Nur von Sennheiser Kindern aufbewahren. empfohlene Akkus verwenden. Polarität beachten. Nicht kurzschließen. Keiner Nässe aussetzen. Akku-gespeistes Produkt nach dem Gebrauch ausschalten. Geladene Akkus nicht Bei längerem unverpackt vermischen. Nichtgebrauch Akkus regelmäßig nachladen (ca. alle drei Monate).
-
Seite 5: Der Handsender Skm 5200-Ii

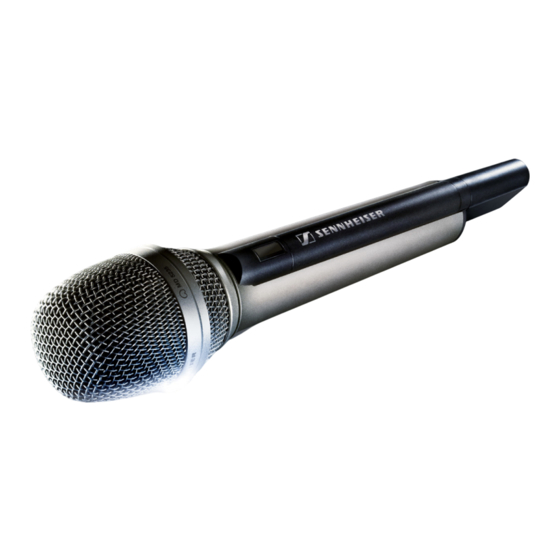

Der Handsender SKM 5200-II Der Handsender SKM 5200-II Der Handsender SKM 5200-II bietet Ihnen hohen Bedienungskomfort und lässt sich leicht an jede Übertragungssituation anpassen: • Der Handsender ist universell einsetzbar, z. B. bei Reportagen, auf der Bühne, im Studio usw. - Seite 6 Der Handsender SKM 5200-II Das Kanalbank-System Für die Übertragung stehen im UHF-Band 5 Frequenzbereiche mit bis zu 184 MHz Schaltbandbreite zur Verfügung. Die Sender sind in folgenden Frequenzbereichs-Varianten erhältlich: Bereich N-GB 606 – 790 MHz Bereich N-US 614,075 – 697,925 MHz Bereich N 614 –...
-
Seite 7: Lieferumfang
Lieferumfang Varianten • SKM 5200-II (hämatitfarbenes Gehäuse) • SKM 5200 BK-II (schwarzes Gehäuse) • SKM 5200 NI-II (nickelfarbenes Gehäuse) Passende Empfänger • System EM 1046 • EM 3532, EM 3031, EM 3032 • EK 3041, EK 3241 • EM 3731, EM 3732, EM 3732 COM •... -
Seite 8: Produktübersicht
Produktübersicht Produktübersicht Übersicht Handsender SKM 5200-II ³ · » ¿ ´ ² µ ¶ º DOWN Bedienelemente LCD-Anzeige ³ Aufgeschraubter Mikrofonkopf Alphanumerische Anzeige (nicht im Lieferumfang) Symbol für Aussteuerungs- · Griff des Handsenders anzeige „AF“ » Batteriepack Symbol für Sendeaktivität „RF“... -
Seite 9: Die Led On/Low Batt
Produktübersicht Hinterleuchtung der LCD-Anzeige Ist die Tastensperre ausgeschaltet, bleibt die LCD-Anzeige nach einem Tastendruck ca. 20 Sekunden hinterleuchtet. Betriebs- und Batterieanzeige µ Die LED ON/LOW BATT informiert Sie über den Betriebszustand des Senders: µ ON/LOW BATT µ ... Bedeutung ... leuchtet normal Der Sender ist eingeschaltet und der Ladezu- stand des Batteriepacks ist ausreichend (ON). -
Seite 10: Handsender In Betrieb Nehmen
Batterie-/Akkupack einsetzen und entnehmen Sie können den Handsender sowohl mit dem Batteriepack B 5000-2 (Bat- terie-Typ Mignon AA, 1,5 V) als auch mit dem wiederaufladbaren Sennheiser Akkupack BA 5000-2 betreiben. Bei regelmäßigem Gebrauch empfehlen wir, den umweltfreundlichen wiederaufladbaren Akkupack BA 5000-2 einzusetzen. - Seite 11 Handsender in Betrieb nehmen Nach einem Wechsel des Batterie-/Akkupacks arbeitet der Hand- sender mit den gleichen Einstellungen weiter, mit denen er vor dem Wechsel gearbeitet hat. Die gespeicherten Einstellungen bleiben erhalten. Batterien in den Batteriepack B 5000-2 einsetzen Um den Batteriepack zu öffnen, drücken ¸...
-
Seite 12: Mikrofonkopf Wechseln
Handsender in Betrieb nehmen Setzen passenden Lade- ¹ adapter in den Ladeschacht Ladegeräts L 50. Stecken Sie den Akkupack BA 5000-2 in ¹ den Ladeadapter ¹. Die Ladezeit beträgt ca. 2,5 Stunden, abhängig von der Restladung des Akkus. Der Akkupack wird mit dem −ΔU-Verfahren besonders schonend und sicher geladen. - Seite 13 Handsender in Betrieb nehmen Ziehen Sie den Mikrofonkopf Setzen Sie den neuen Mikrofonkopf auf. Schrauben Sie den Mikrofonkopf entgegen der Pfeilrichtung fest. Für unterschiedliche Einsatzbereiche stehen verschiedene Mikrofonköpfe zur Verfügung: Modell Charakteristik ME 5002 Kondensator Kugel 138 dB ME 5004 Kondensator Niere 139 dB...
-
Seite 14: Handsender Bedienen
Handsender bedienen Handsender bedienen Handsender ein- und ausschalten Um den Handsender einzuschalten: º. Drücken Sie kurz die Taste ON/OFF ² µ Die LED ON/LOW BATT leuchtet, in der ² LCD-Anzeige erscheint die Standard- anzeige und etwas verzögert erscheint das Symbol „RF“. µ... -
Seite 15: Frequenzcheck Durchführen
Handsender bedienen Frequenzcheck durchführen Der Handsender verfügt über einen Frequenzcheck-Modus, der verhindert, dass das Funksignal nach dem Einschalten auf einer ungewünschten Frequenz gesendet wird. Halten beim Einschalten ON/OFF º Taste gedrückt. ² Das Funksignal wird deaktiviert. In der ² LCD-Anzeige wird die eingestellte ¶... -
Seite 16: Handsender Kennzeichnen
Handsender bedienen Autolock-Funktion vorübergehend ausschalten Um Änderungen im Bedienmenü vorzunehmen, müssen Sie die Tasten- sperre vorübergehend ausschalten. ON/OFF º Drücken Sie entweder die Taste ¶ ¶ oder den Multifunktionsschalter (Schal- terstellung SET). º In der LCD-Anzeige erscheint „LOCK“. ¶ Schieben Sie den Multifunktionsschalter in Richtung (UP) oder (DOWN). -
Seite 17: Menü Bedienen
Menü bedienen Menü bedienen Die Tasten Taste Modus Funktion der Taste ON/OFF, Ausgeschaltet • Taste kurz drücken: Handsender einschalten • Taste gedrückt halten: Frequenzcheck durchführen Anzeigebereich • Taste kurz drücken (bei aktivierter Autolock-Funk- tion): Tastensperre sofort einschal- • Taste kurz drücken (bei eingeschal- teter Tastensperre): Tastensperre zum Ausschalten auf- rufen... -
Seite 18: Übersicht Des Bedienmenüs
Menü bedienen Taste Modus Funktion der Taste (UP)/ Anzeigebereich zum vorherigen Parameter ( ) oder (DOWN) nächsten Parameter ( ) wechseln Auswahlbereich zum vorherigen Menüpunkt ( ) oder nächsten Menüpunkt ( ) wechseln Eingabebereich Werte für einen Menüpunkt erhöhen ( ) bzw. vermindern ( ) Übersicht des Bedienmenüs Menüpunkt Bedeutung... - Seite 19 Menü bedienen In diesem Kapitel wird am Beispiel des Menüpunkts „LOWCUT“ beschrie- ben, wie Sie mit dem Bedienmenü des Handsenders arbeiten. Anzeigebereich Auswahlbereich Eingabebereich SET/ON TUNE LOWCUT aktuelle Untere aktuelle Grenzfrequenz Grenzfrequenz Grenzfrequenz einstellen STORED FLAT, 120 Hz, 190 Hz Nach dem Einschalten Nachdem Sie den Sender eingeschaltet haben, erscheint die Standard- anzeige.
- Seite 20 Menü bedienen ¶ Schieben Sie den Multifunktionsschalter in Richtung (UP) oder (DOWN), um sich die Einstellungen der Parameter anzeigen zu ¶ lassen. Wenn Sie den Multifunktionsschalter wiederholt in dieselbe Richtung schieben, DOWN werden nacheinander alle Einstellungen angezeigt. In den Auswahlbereich wechseln Um vom Anzeigebereich in den Auswahlbereich wechseln zu können, muss die Tastensperre ausgeschaltet sein.
- Seite 21 Menü bedienen Einstellungen ändern Für den ausgewählten Menüpunkt verändern Sie die Einstellung mit dem Multifunktionsschalter ¶. ¶ Wenn Sie den Multifunktionsschalter kurz in Richtung (UP) oder (DOWN) schieben, wechselt die Anzeige zum nächsten bzw. vorherigen Wert. Wenn Sie in den Menüpunkten „ATTEN“, „CHAN“, „TUNE“ oder „NAME“ den Multifunktionsschalter in der Stellung (UP) oder (DOWN) festhal-...
-
Seite 22: Übersicht Der Menüpunkte
Menü bedienen Übersicht der Menüpunkte Schalten Sie die Tastensperre aus, bevor Sie Einstellungen vornehmen (siehe „Autolock-Funktion vorübergehend ausschalten“ auf Seite 15). Mit ON/OFF º der Taste brechen Sie die Eingabe ab und kehren zum Anzeige- bereich zurück. Anzeigebereich Eingabebereich Auswahlbereich 776.000 CH MHz 1 Sek. - Seite 23 Menü bedienen Anzeigebereich Auswahlbereich Eingabebereich ATTEN IIIIIIII Dämpfung aktuelle Dämpfung aktuelle Dämpfung Aussteuerung einstellen in 1-dB-Schritten von -40 bis 0 dB STORED aktuelle Dämpfung LOWCUT Untere Grenz- aktuelle FLAT, aktuelle frequenz einstellen 120 Hz, 190 Hz Grenzfrequenz Grenzfrequenz STORED VIEW NAME CHAN FREQ...
-
Seite 24: Einstellhinweise Zum Bedienmenü
Einstellhinweise zum Bedienmenü Einstellhinweise zum Bedienmenü Beachten Sie Folgendes, wenn Sie Frequenzen am Handsender ein- stellen: Stellen Sie sicher, dass die gewünschten Frequenzen in der mit- gelieferten Frequenztabelle aufgeführt und in Ihrem Land zuge- lassen sind. Beantragen Sie ggf. eine Betriebserlaubnis bei Ihrer Zulassungsbehörde. - Seite 25 Einstellhinweise zum Bedienmenü Wählen Sie von der Kanalbank „FIX“ aus den Menüpunkt „TUNE“ an, wechselt der Sender automatisch in den Kanal 01 der Kanalbank ² „VAR“ und in der LCD-Anzeige erscheint kurz die Meldung „VAR“. Sie können die Frequenz in 5-kHz-Schritten über eine Bandbreite von maximal 184 MHz verändern.
-
Seite 26: Namen Eingeben - „Name
Einstellhinweise zum Bedienmenü Für den ausgewählten Kanal wird die einge- stellte Frequenz angezeigt. Diese ändern Sie, ¶ indem Sie den Multifunktionsschalter Richtung (UP) oder (DOWN) schieben. Speichern Sie Ihre Einstellung. Namen eingeben – „NAME“ Im Menüpunkt „NAME“ geben Sie für den Sender einen frei wählbaren Namen ein, der in der Standardanzeige angezeigt werden kann. -
Seite 27: Mikrofonempfindlichkeit Einstellen - „Atten
Einstellhinweise zum Bedienmenü Mikrofonempfindlichkeit einstellen – „ATTEN“ Die Mikrofonempfindlichkeit des Handsenders stellen Sie im Menüpunkt „ATTEN“ ein. Dabei verändern Sie die Eingangsdämpfung des Senders. Die Empfindlichkeit ist richtig eingestellt, wenn nur bei den lautesten Passagen die Aussteue- rungsanzeige des Audio-Pegels (AF) Vollaus- schlag- anzeigt. -
Seite 28: Auf Werkseinstellungen Zurücksetzen - „Reset
Einstellhinweise zum Bedienmenü Auf Werkseinstellungen zurücksetzen – „RESET“ Im Menüpunkt „RESET“ können Sie den Handsender auf die folgenden Werkseinstellungen zurücksetzen. Danach erscheint wieder die Standard- anzeige. Funktion Einstellung untere Grenzfrequenz „FLAT“ Mikrofonempfindlichkeit „–20 dB“ Name „5200“ Standardanzeige Frequenz Autolock-Funktion deaktiviert Kanal „FIX 01“... -
Seite 29: Sendeleistung Umschalten - „Power
Handsender reinigen und pflegen Sendeleistung umschalten – „POWER“ Der Sender verfügt über eine einstellbare Sendeleistung. Bei geringerer Sendeleistung erhöht sich die Betriebsdauer. Sie können zusätzlich den „Low Intermodulation Mode“ („LoI“) einstellen. Damit erreichen Sie eine hohe Störfestigkeit gegen Intermodulationen, insbesondere im Multikanalbetrieb. Die Sendeleistung im „Low Intermodu- lation Mode“... -
Seite 30: Wenn Störungen Auftreten
Pegel des Line- Empfängers ist zu hoch Ausgangs verringern Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrer Anlage Probleme auftreten, die nicht in der Tabelle stehen, oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungs- vorschlägen beheben lassen. -
Seite 31: Zubehör
Zubehör Zubehör 003763 Mikrofonkopf ME 5009 003760 Mikrofonkopf ME 5005 005249 Mikrofonkopf ME 5005e 003762 Mikrofonkopf ME 5004 003761 Mikrofonkopf ME 5002 500822 Mikrofonkopf MD 5235 008474 Neumann Mikrofonkopf KK 105 S 008476 Neumann Mikrofonkopf KK 105 S-BK 008533 Neumann Mikrofonkopf KK 104 S-BK 008534 Neumann Mikrofonkopf KK 104 S 005273... -
Seite 32: Technische Daten
Signal-Rausch-Abstand typ. 110 dB (A) Klirrfaktor < 0,5 % (bei 1 kHz, Nennhub) NF-Übertragungsbereich 60 bis 20.000 Hz Kompandersystem Sennheiser HiDynplus™ untere Grenzfrequenz (–3 dB) einstellbar (flat, 120 Hz, 190 Hz) Empfindlichkeit einstellbar in 1-dB-Schritten von –40 bis 0 dB... - Seite 33 Technische Daten Stromaufnahme PWR.LO: ca. 140 mA (10 mW) (ohne LCD-Beleuchtung) bei 2,4 V PWR.HI: ca. 195 mA (50 mW) bei 2,4 V PWR.LoI: ca. 195 mA (10 mW) bei 2,4 V Betriebszeit mit B 5000-2 PWR.LO: ca. 13 h PWR.HI: ca.
-
Seite 34: Herstellererklärungen
FCC ID: DMOSKM5200A2 limited to 698 MHz Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebedingungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. In Übereinstimmung mit den folgenden Anforderungen •... - Seite 35 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com Printed in Germany, Publ. 11/10, 542645/A01...
