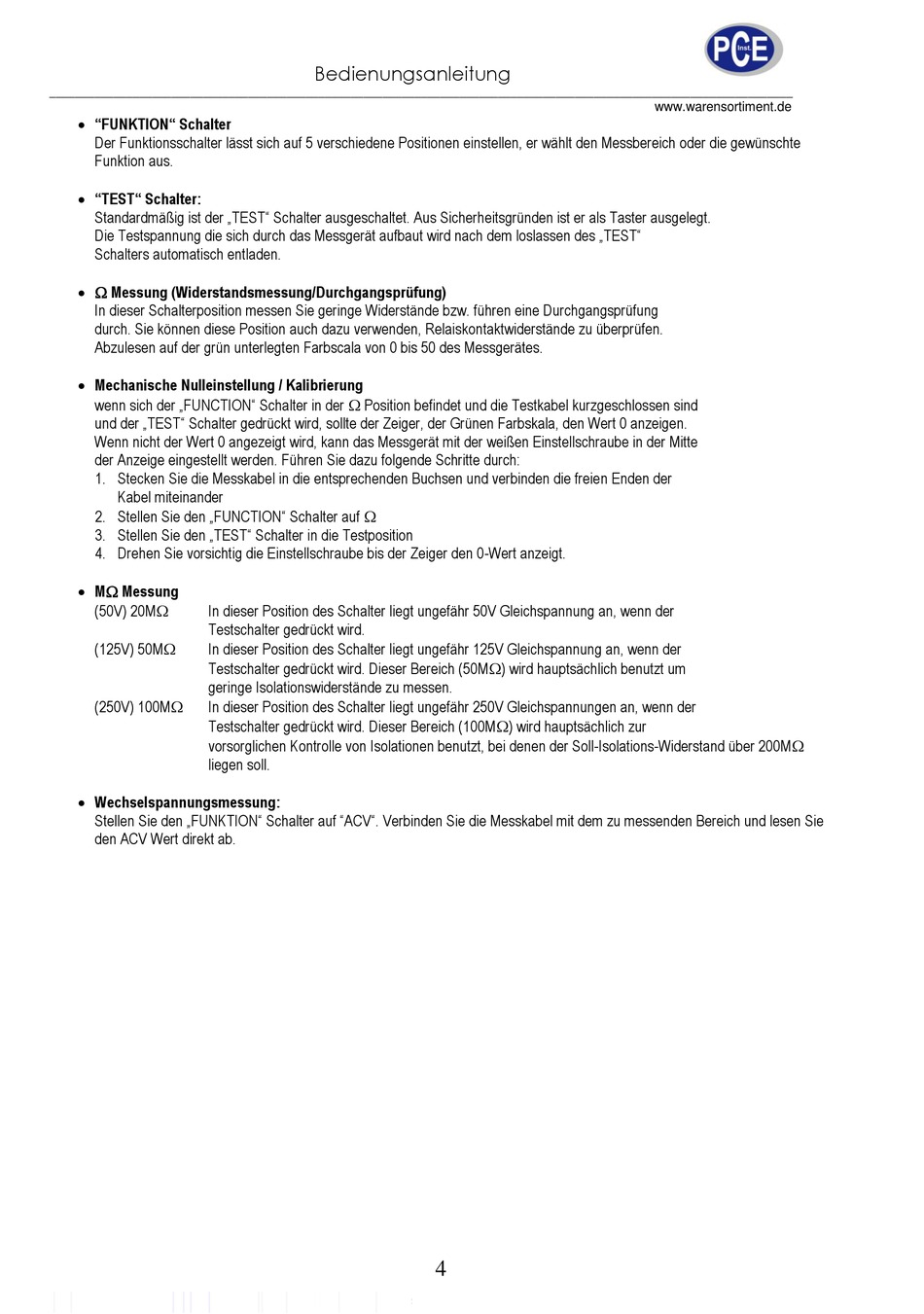

"FUNKTION" Schalter
Der Funktionsschalter lässt sich auf 5 verschiedene Positionen einstellen, er wählt den Messbereich oder die gewünschte
Funktion aus.
"TEST" Schalter:
Standardmäßig ist der „TEST" Schalter ausgeschaltet. Aus Sicherheitsgründen ist er als Taster ausgelegt.
Die Testspannung die sich durch das Messgerät aufbaut wird nach dem loslassen des „TEST"
Schalters automatisch entladen.
Messung (Widerstandsmessung/Durchgangsprüfung)
In dieser Schalterposition messen Sie geringe Widerstände bzw. führen eine Durchgangsprüfung
durch. Sie können diese Position auch dazu verwenden, Relaiskontaktwiderstände zu überprüfen.
Abzulesen auf der grün unterlegten Farbscala von 0 bis 50 des Messgerätes.
Mechanische Nulleinstellung / Kalibrierung
wenn sich der „FUNCTION" Schalter in der Position befindet und die Testkabel kurzgeschlossen sind
und der „TEST" Schalter gedrückt wird, sollte der Zeiger, der Grünen Farbskala, den Wert 0 anzeigen.
Wenn nicht der Wert 0 angezeigt wird, kann das Messgerät mit der weißen Einstellschraube in der Mitte
der Anzeige eingestellt werden. Führen Sie dazu folgende Schritte durch:
1. Stecken Sie die Messkabel in die entsprechenden Buchsen und verbinden die freien Enden der
Kabel miteinander
2. Stellen Sie den „FUNCTION" Schalter auf
3. Stellen Sie den „TEST" Schalter in die Testposition
4. Drehen Sie vorsichtig die Einstellschraube bis der Zeiger den 0-Wert anzeigt.
M Messung
(50V) 20M
In dieser Position des Schalter liegt ungefähr 50V Gleichspannung an, wenn der
Testschalter gedrückt wird.
(125V) 50M
In dieser Position des Schalter liegt ungefähr 125V Gleichspannung an, wenn der
Testschalter gedrückt wird. Dieser Bereich (50M) wird hauptsächlich benutzt um
geringe Isolationswiderstände zu messen.
(250V) 100M
In dieser Position des Schalter liegt ungefähr 250V Gleichspannungen an, wenn der
Testschalter gedrückt wird. Dieser Bereich (100M) wird hauptsächlich zur
vorsorglichen Kontrolle von Isolationen benutzt, bei denen der Soll-Isolations-Widerstand über 200M
liegen soll.
Wechselspannungsmessung:
Stellen Sie den „FUNKTION" Schalter auf "ACV". Verbinden Sie die Messkabel mit dem zu messenden Bereich und lesen Sie
den ACV Wert direkt ab.
