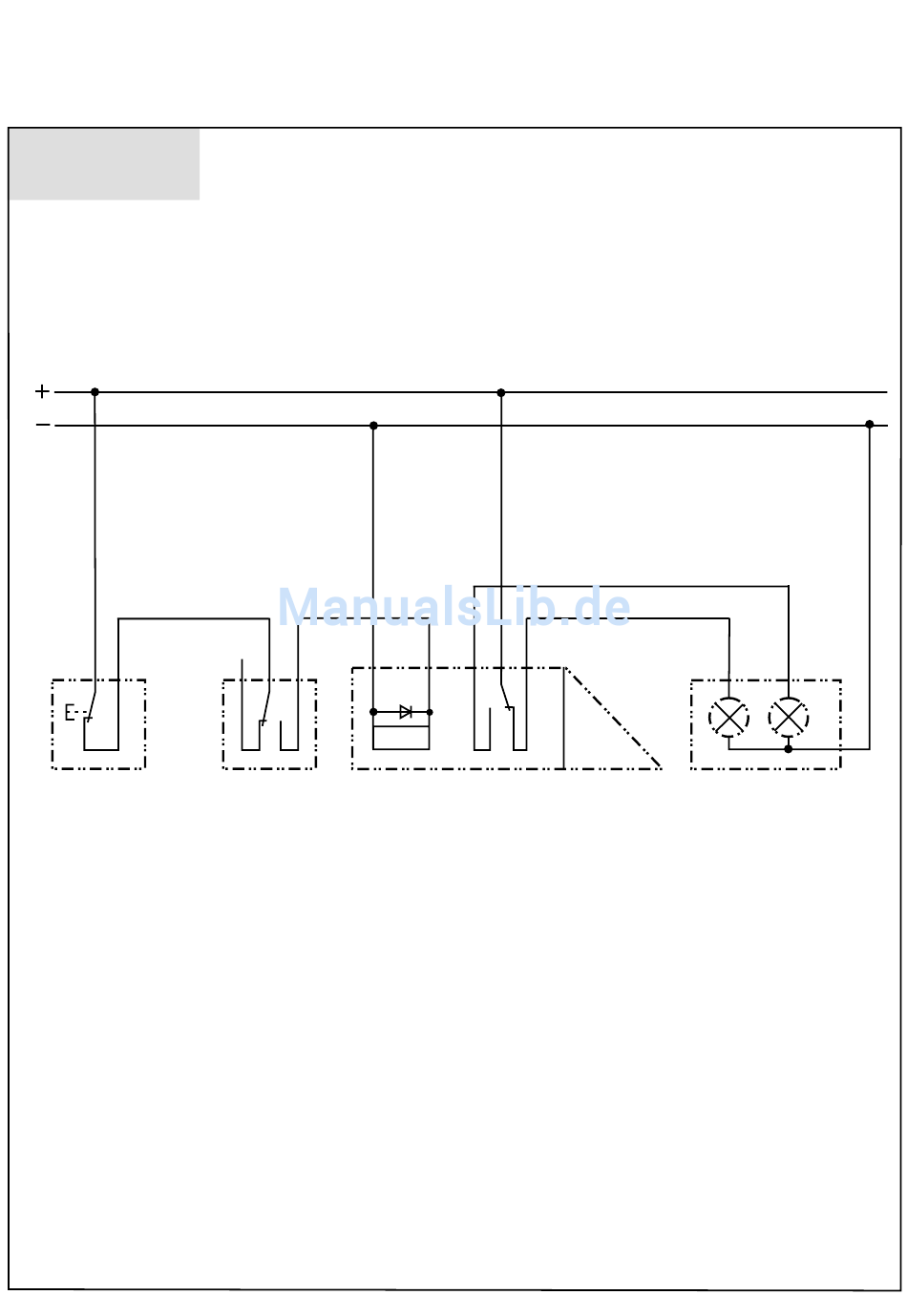

Anschlußplan
Wiring Diagram
Gleichspannungsversorgung
entsprechend Nennspannung Türöffner
DC power supply
in accordance with nominal
voltage of door opener
Ansteuerkontakt
operating contact
D
Die Stromversorgung muß so dimensioniert
werden, daß ihre Ausgangsspannung auch
bei maximaler Belastung innerhalb des
zulässigen Bereichs bleibt.
Der Türöffner 351 AKRR ist standardmäßig
mit einer Freilaufdiode über der Spule
ausgestattet. Beim Anschluß deshalb
Polarität beachten!
Das obige
Anschlußschaltbild zeigt die
Verschaltung bei einer einfachen An-
steuerung über einen Taster. Wird der Tür-
öffner über ein komplexeres Steuergerät
angesteuert, sind die jeweils zugehörigen
Anschlußpläne zugrundezulegen.
1
Türkontakt
Türöffner Modell 351 AKRR
door contact
door opener modell 351 AKRR
2
4
5 6
E
The output voltage of the power supply must
stay within the admissible voltage range of
the door opener even under maximum load.
The coil of the door opener 351 AKRR is
supplied with a free wheeling diode. Thus
polarity has to be observed when
connecting the door opener.
The connection diagram above shows the
wiring when the door opener is operated by
a simple push button. If it is controlled by a
more complex device, the connection must
be made in accordance with the connection
diagrams of this device.
Anzeige
"Verriegelt" – "Entriegelt"
indication
"locked" – "unlocked"
7
