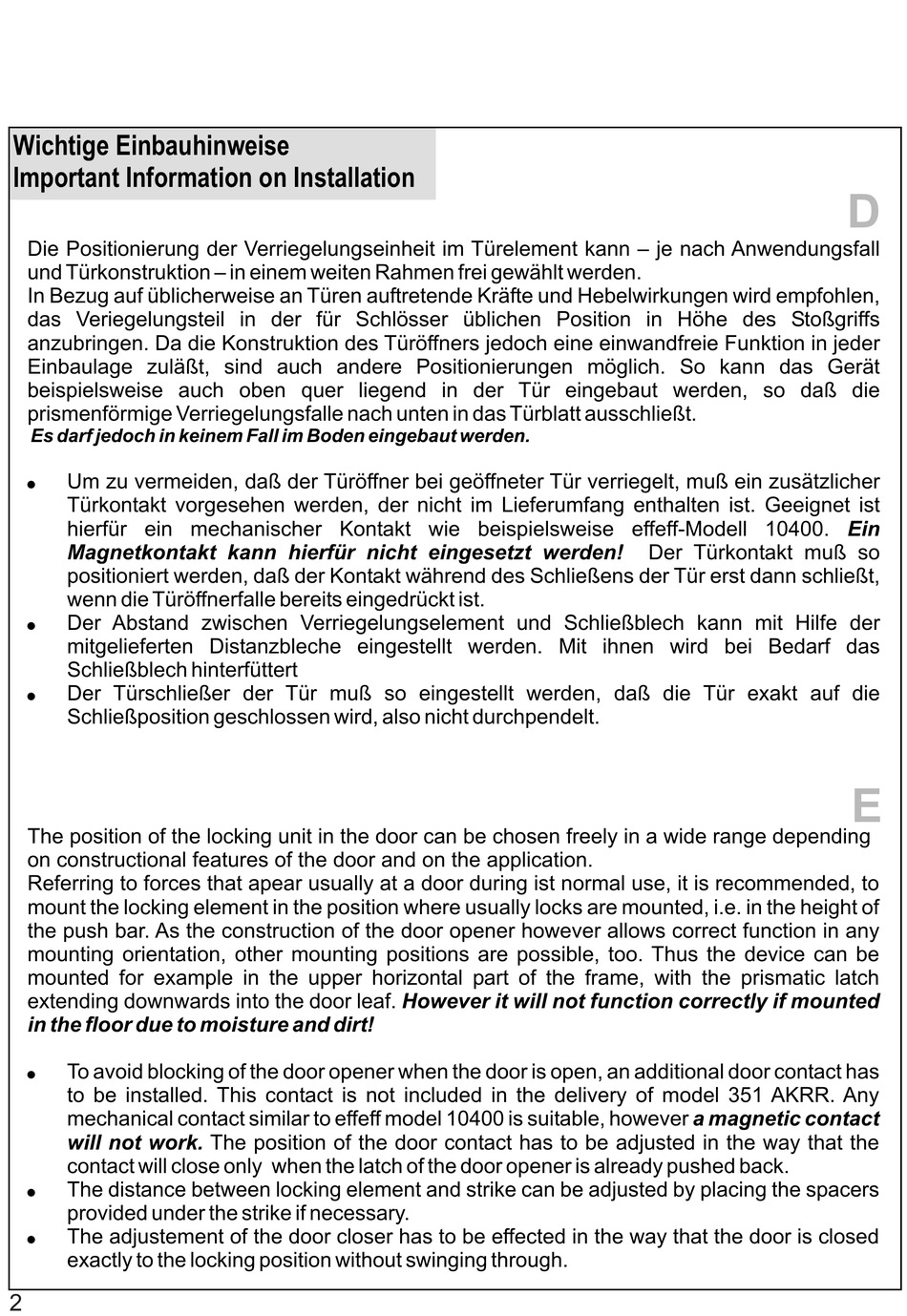

Wichtige Einbauhinweise
Important Information on Installation
Die Positionierung der Verriegelungseinheit im Türelement kann – je nach Anwendungsfall
und Türkonstruktion – in einem weiten Rahmen frei gewählt werden.
In Bezug auf üblicherweise an Türen auftretende Kräfte und Hebelwirkungen wird empfohlen,
das Veriegelungsteil in der für Schlösser üblichen Position in Höhe des Stoßgriffs
anzubringen. Da die Konstruktion des Türöffners jedoch eine einwandfreie Funktion in jeder
Einbaulage zuläßt, sind auch andere Positionierungen möglich. So kann das Gerät
beispielsweise auch oben quer liegend in der Tür eingebaut werden, so daß die
prismenförmige Verriegelungsfalle nach unten in das Türblatt ausschließt.
Es darf jedoch in keinem Fall im Boden eingebaut werden.
!
Um zu vermeiden, daß der Türöffner bei geöffneter Tür verriegelt, muß ein zusätzlicher
Türkontakt vorgesehen werden, der nicht im Lieferumfang enthalten ist. Geeignet ist
hierfür ein mechanischer Kontakt wie beispielsweise effeff-Modell 10400.
Magnetkontakt kann hierfür nicht eingesetzt werden!
positioniert werden, daß der Kontakt während des Schließens der Tür erst dann schließt,
wenn die Türöffnerfalle bereits eingedrückt ist.
!
Der Abstand zwischen Verriegelungselement und Schließblech kann mit Hilfe der
mitgelieferten Distanzbleche eingestellt werden. Mit ihnen wird bei Bedarf das
Schließblech hinterfüttert
!
Der Türschließer der Tür muß so eingestellt werden, daß die Tür exakt auf die
Schließposition geschlossen wird, also nicht durchpendelt.
The position of the locking unit in the door can be chosen freely in a wide range depending
on constructional features of the door and on the application.
Referring to forces that apear usually at a door during ist normal use, it is recommended, to
mount the locking element in the position where usually locks are mounted, i.e. in the height of
the push bar. As the construction of the door opener however allows correct function in any
mounting orientation, other mounting positions are possible, too. Thus the device can be
mounted for example in the upper horizontal part of the frame, with the prismatic latch
extending downwards into the door leaf.
in the floor due to moisture and dirt!
!
To avoid blocking of the door opener when the door is open, an additional door contact has
to be installed. This contact is not included in the delivery of model 351 AKRR. Any
mechanical contact similar to effeff model 10400 is suitable, however
will not work.
contact will close only when the latch of the door opener is already pushed back.
!
The distance between locking element and strike can be adjusted by placing the spacers
provided under the strike if necessary.
!
The adjustement of the door closer has to be effected in the way that the door is closed
exactly to the locking position without swinging through.
2
The position of the door contact has to be adjusted in the way that the
However it will not function correctly if mounted
Der Türkontakt muß so
a magnetic contact
D
Ein
E
