D

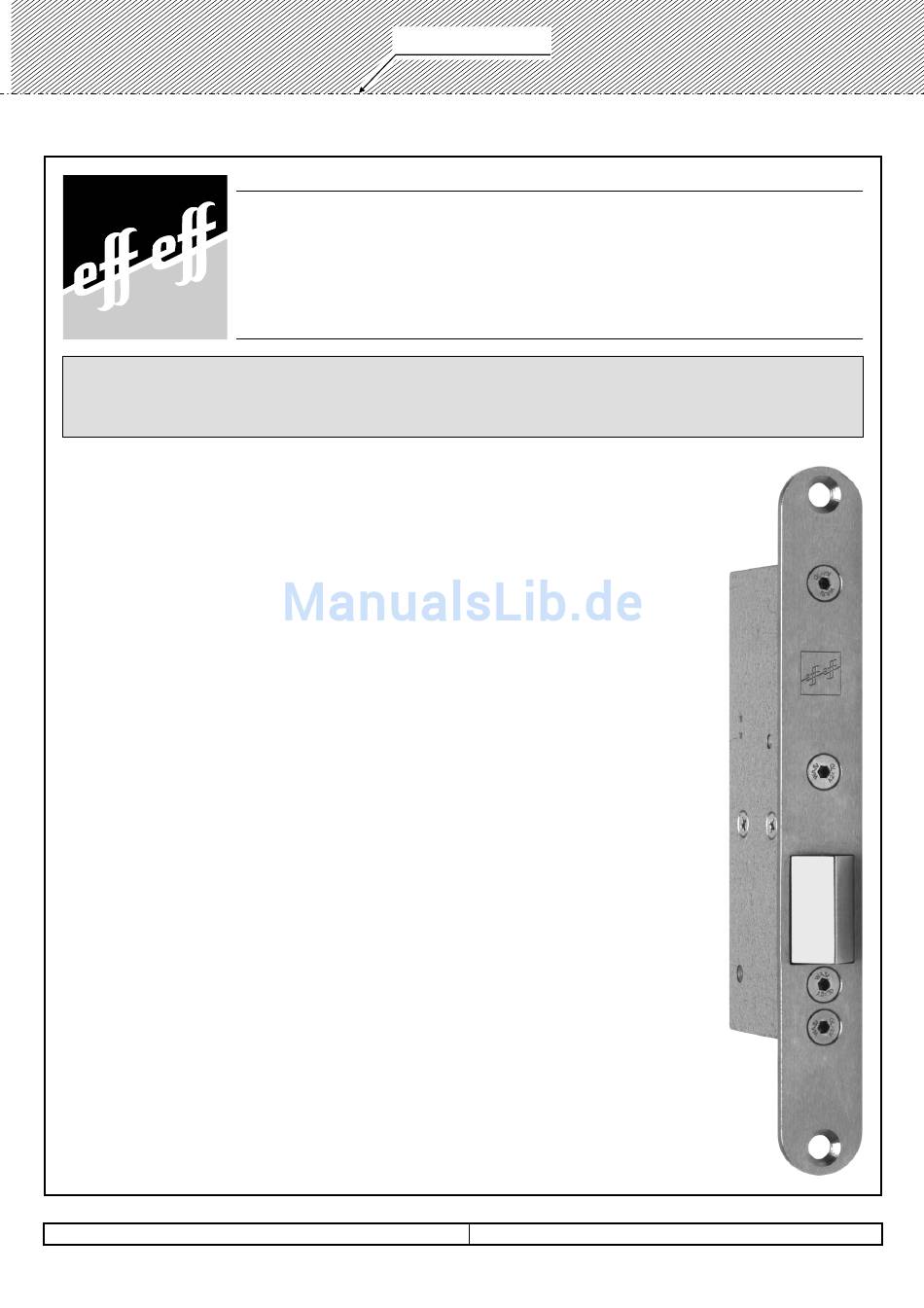

Modell 351 AKRR ist ein elektrisches Verriegelungselement in
Ruhestromfunktion, das die fernbediente Ver- oder Entriegelung von
Pendeltüren ermöglicht.
Es ist mit einem zusätzlichen Ankerkontakt ausgestattet, der als potential-
freier Umschaltkontakt ausgeführt ist und die Anzeige des Verriege-
lungszustandes ermöglicht.
Das Verriegelungselement wird im Türrahmen eingebaut, das zugehörige
Schließblech im Türblatt. Der Einbau kann sowohl senkrecht als auch
waagerecht erfolgen.
E
Modell 351 AKRR is an electric locking element with fail unlocked function
that enables the remote controlled locking or unlocking of swing doors.
It is equipped with an armature contact carried out as a potential free switch
over contact, so that its locking status can be indicated.
The locking element must be installed in the door frame, while the strike is to
be mounted on the door leaf. They can be installed in either the vertical or
horizontal orientation.
Schnittlinie!
Türöffner für Pendeltüren
Door Opener for Swing Doors
Montageanleitung
Installation Instructions
D00178
03
Sicherheit und Präzision
351 AKRR
Werbung
Verwandte Anleitungen für effeff 351 AKRR
Inhaltszusammenfassung für effeff 351 AKRR
- Seite 1 Schließblech im Türblatt. Der Einbau kann sowohl senkrecht als auch waagerecht erfolgen. Modell 351 AKRR is an electric locking element with fail unlocked function that enables the remote controlled locking or unlocking of swing doors. It is equipped with an armature contact carried out as a potential free switch over contact, so that its locking status can be indicated.
- Seite 2 To avoid blocking of the door opener when the door is open, an additional door contact has to be installed. This contact is not included in the delivery of model 351 AKRR. Any mechanical contact similar to effeff model 10400 is suitable, however a magnetic contact will not work.
- Seite 3 Maßzeichnungen Dimensioned Drawings Schließblech Türöffner strike door opener...
- Seite 4 Montagelaschen zum Einlassen von Schließblech / Stulp. effeff-Modell SETLA M5. Nicht im Lieferumfang! Splicing plate for recessed mounting of frontplate / strike. effeff-Modell SETLA M5. Not part of delevery! Schrauben Sowohl für den Öffner als auch für das Schließblech können 5 mm-Senkschrauben verwendet werden.
- Seite 5 Ausschnitt und Bohrungen Cutouts and Borings Die Durchmesser aller Befestigungs- bohrungen richten sich nach der Art und Türrahmen (Türöffner) den Maßen der verwendeten Befestigungs- Door Frame (door opener) elemente. Bei Einlassmontage mit Hilfe der Anschraublaschen SETLA M5 beachte bitte auch S 5! Borungen für Modell 10400 borings for...
-
Seite 6: Einbau Mounting
Einbau Mounting Der Abstand zwischen Türöffner und Distanzplatten nach Erfordernis Schließblech muß bei der Montage so spacing sheets as required eingestellt werden, daß die Falle des Türöffners vollständig ausschließen Rahmenprofil kann. Der Abstand sollte jedoch nicht zu Türblattprofil frame profile weit eingestellt werden, um ein zu großes door leaf profile Spiel des Türblatts zu vermeiden. - Seite 7 Belastung innerhalb des the door opener even under maximum load. zulässigen Bereichs bleibt. The coil of the door opener 351 AKRR is Der Türöffner 351 AKRR ist standardmäßig supplied with a free wheeling diode. Thus mit einer Freilaufdiode über der Spule polarity has to be observed when ausgestattet.
-
Seite 8: Technische Daten / Technical Data
Technische Daten Technical Data Elektrische Daten Nennspannung Anschlußspannung 12V DC +/- 10% 24V DC +/- 10% Stromaufnahme 320 mA 160 mA Kontaktbelastbarkeit des Ankerkontakts: max. 25 V, max.1 A Arbeitsweise: Ruhestromprinzip Mechanische Daten Fallenausschluß: 10 mm Einbaulage: universell Falzluft: 2 - 4,5 mm (empfohlen 3mm) Fallenvorlast: zulässig (max.
