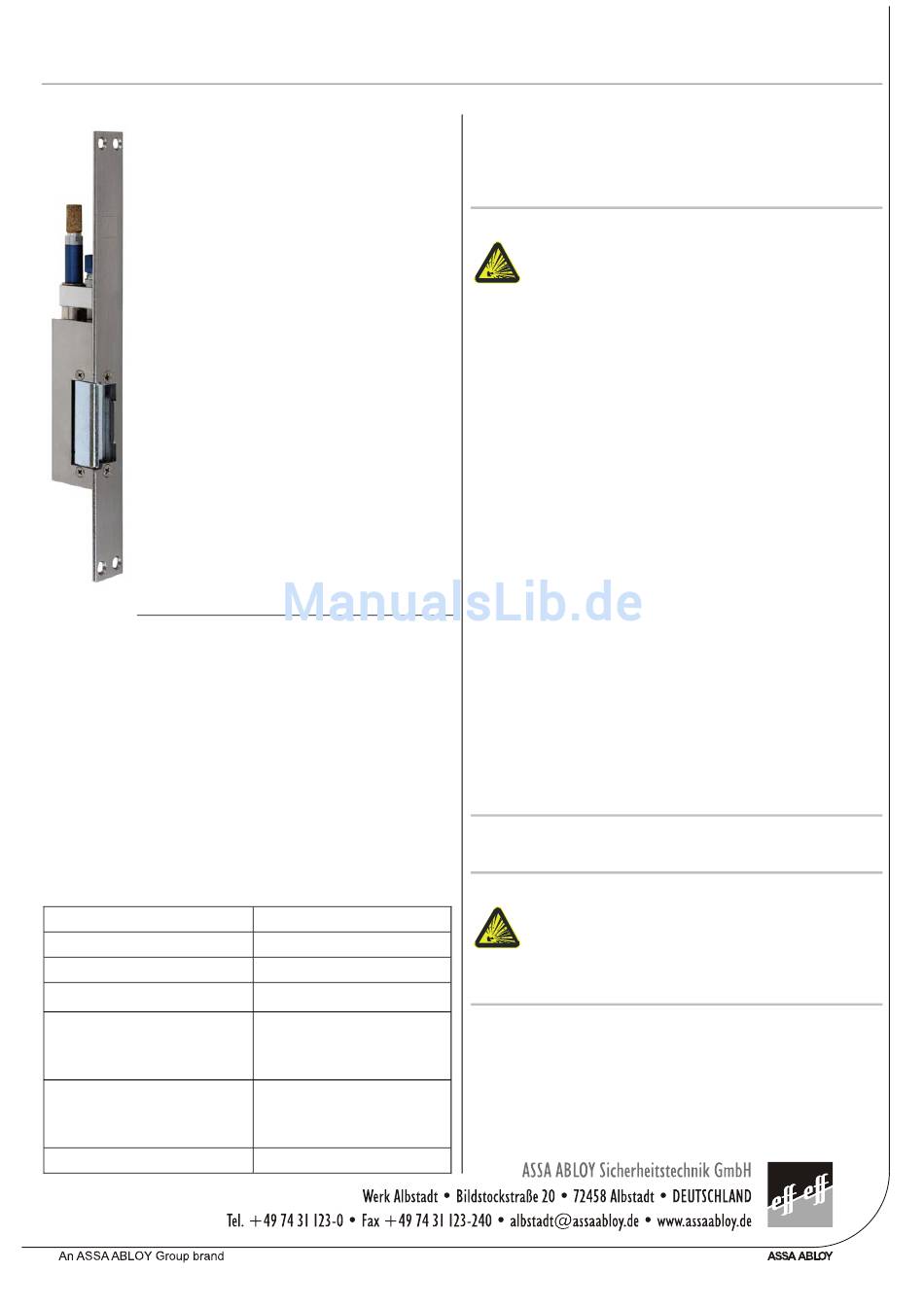

effeff EX342P Installationsanleitung

I n s t a l l a t i o n i n s t r u c t i o n s
Pneumatik-Türöffner
Anwendung
Die Pneumatik-Türöffner der Serie EX14P/EX34P,
EX142P und EX342P sind Geräte der Gerätegruppe II
in der Kategorie 2, zur bestimmungsgemäßen
Verwendung in explosionsgefährdeten Atmosphären in
den Zonen 1, 2 und 21, 22 in der Gasgruppe IIB
(Richtlinie 94/9/EG) sowie in Staubatmosphären mit
einer Zündenergie >3 mJ.
Technische Daten
Zulässiger Betriebsdruck
Schaltfrequenz
Betriebstemperaturbereich
Einbaulage
Aufbruchfestigkeit
EX14P/EX34P
EX142P/EX342P
Funktion:
EX 14P/EX142P
EX34P/EX342P
Abmessungen
D 0 0 3 6 5 0 1 . D O C
EX14P/EX34P
EX 142P/EX342P
2 bar – 5 bar
< 2 Hz
-20 °C - +50 °C
senkrecht
5 000 N
10 000 N
Drucklos verriegelt
Drucklos entriegelt
H 158, B 20, T 38
Sicherheitshinweise
Folgende Betriebsbedingungen liegen in der
Verantwortung des Betreibers:
Gefahr
Explosion durch potenzielle Zündquellen.
1. Durch Funkenbildung an Schloß- und
Türöffnerfalle:
Bei ungünstiger Materialpaarung
können an Schloß- und Türöffnerfalle
Funken entstehen.
Setzen Sie nur Schlösser ein, deren
Schlossfalle aus einem nichtfunken-
bildenden Material besteht.
2. Durch elektrostatische Entladungen:
Erden Sie den Türöffner.
3. Bei zu hohem Betriebsdruck:
Betreiben Sie den Türöffner mit einem
Betriebsdruck von 2 bar bis max. 5 bar.
Stellen Sie den Betriebsdruck durch
geeignete Maßnahmen sicher
(z. B. Drossel).
4. Durch zu hohe Schaltfrequenz:
Betreiben Sie den Türöffner mit einer
maximalen Schaltfrequenz von weniger
als 2 Hz. Stellen Sie die Schaltfrequenz
durch geeignete Maßnahmen sicher.
Gefahr
Explosion in Staubatmosphären:
Setzen Sie die Türöffner nur in
Staubatmosphären mit einer Zündenergie
>3 mJ ein.
