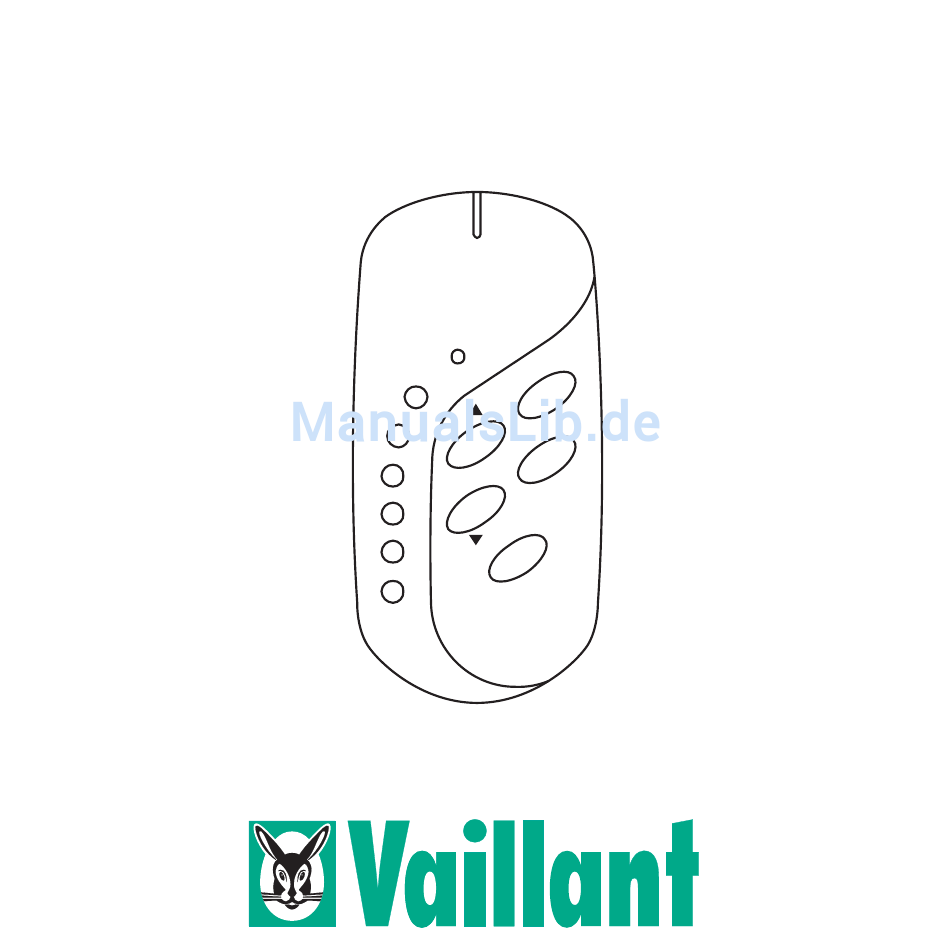

BEDIENUNGSANLEITUNG

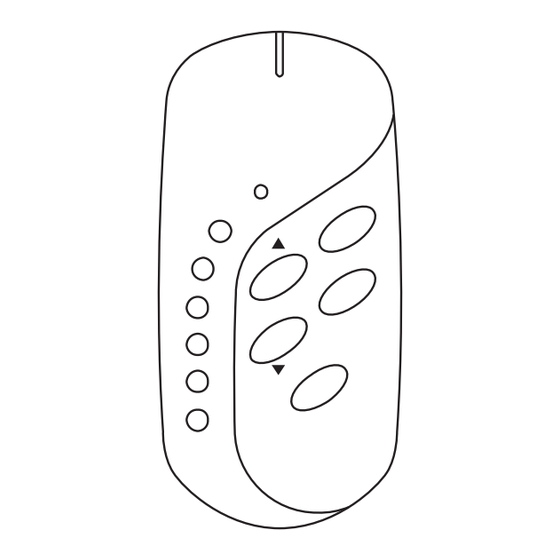

VAITRONIC Fernbedienung VVZ-F

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vaillant VAITRONIC VVZ-F

Inhaltszusammenfassung für Vaillant VAITRONIC VVZ-F

  • Seite 1 BEDIENUNGSANLEITUNG VAITRONIC Fernbedienung VVZ-F...
  • Seite 2 Verehrte Kundin, verehrter Kunde! Mit der VAITRONIC Fernbedienung VVZ-F haben Sie ein Spitzenprodukt aus dem Hause Vaillant erworben. Um alle Vorteile des Gerätes richtig nutzen zu können, lesen Sie bitte diese Bedienungsanleitung. Bewahren Sie diese Anleitung sorgfältig auf. Um die Fernbedienung VVZ-F in Verbindung mit der VAITRONIC Zentrale VVZ betreiben zu können, ist der...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Über die VAITRONIC Fernbedienung VVZ-F ...4 Bedienung ........6 Lieferumfang .

  • Seite 5: Über Die Vaitronic Fernbedienung Vvz-F

    Über die VAITRONIC Fernbedienung VVZ-F Mit der Fernbedienung VVZ-F können Sie über die Vaitronic Zentrale VVZ folgende Funktionen steuern: • Rollläden/Markisen, • Schaltgeräte ein- und ausschalten oder Lichter dimmen, • Soll-Temperatur eines Raumes erhöhen oder absenken, • Lifestyles aktivieren. Die Fernbedienung VVZ-F kann auch ohne die Vaitronic Zentrale VVZ genutzt werden.
  • Seite 6 BEDIENUNGSANLEITUNG VAITRONIC Fernbedienung VVZ-F...

  • Seite 7: Bedienung

    Bedienung Lieferumfang Der Lieferumfang der VAITRONIC Fernbedienung VVZ-F besteht aus folgenden Teilen: • Fernbedienung VVZ-F, • Bedienungsanleitung, • 2 Mignon-Batterien (1,5 V, Typ AA), • Belegungstabelle.
  • Seite 8 Vorderseite Unterseite...

  • Seite 9: Übersicht

    Übersicht 1 Belegungstabelle (hier notieren Sie bitte, wie Sie die Tasten belegt haben) 2 Batteriefach 3 LED (Leuchtdiode) 4 Tasten A und B (Auswahltasten für Lifestyles) 5 Tasten 1 bis 6 (Auswahltasten für Rollläden, Lampen, Schaltgeräte, Heizung, Licht etc.) 6 Tasten (Steuertasten) 7 Taste ok (Bestätigungstaste)

  • Seite 11: Batterien Einlegen

    Batterien einlegen Um die Batterien einzulegen, gehen Sie bitte wie folgt vor: • Öffnen Sie das Batteriefach (1) an der Unterseite der Fern- bedienung. • Legen Sie die zwei im Lieferumfang enthaltenen Batterien (2) mit richtiger Polung in das Batteriefach ein. Die richtige Polung ist im Batteriefach als Relief abgebildet! •...

  • Seite 12: Tastenbelegung - Vorgehensweise

    Tastenbelegung - Vorgehensweise Die Belegung der einzelnen Tasten (egal, ob es sich um die Tasten 1 - 6 oder A und B handelt) ist schnell und unkompli- ziert durchzuführen: 1 Überlegen Sie sich, mit welcher Taste Sie welche Kom- ponente Ihrer VAITRONIC-Anlage steuern wollen und tra- gen Sie das in die Belegungstabelle ein.
  • Seite 13 Lassen Sie uns auf den nachfolgenden Seiten die Tastenbele- gung anhand von zwei Beispielen durchgehen. Sie werden sehen, wie einfach die Vorgehensweise ist. Übrigens, Sie können die Tastenbelegung natürlich jeder- zeit wieder ändern.

  • Seite 14: Tastenbelegung - Beispiel 1

    Tastenbelegung - Beispiel 1 Im folgenden Beispiel werden wir der Taste 1 der Fernbedie- nung ein Deckenlicht zuordnen (Hinweis: Dieser Name „DECKENLICHT“ kann vorher mit der Zentrale VVZ verge- ben werden, ansonsten erscheint „Modul“). Stellen Sie sicher, dass sich die VAITRONIC Zentrale VVZ im Automatikbetrieb befindet und gehen Sie bitte wie folgt vor: VAITRONIC...
  • Seite 15 HEIZUNG LIFESTYLES ROLLADEN ZEITPROGRAMME GERÄTE/LICHT ANZEIGE FÜHLER EINSTELLUNGEN 3 Drücken Sie den Bedien- 5 Drücken Sie den Bedien- knopf und drehen Sie knopf und drehen Sie ihn anschließend nach ihn anschließend nach links, bis der Cursor EIN- links, bis der Cursor STELLUNGEN markiert.
  • Seite 16 gegenseitigen Identifizie- rung aus. Das Teach-In ist für ca. acht Minuten aktiv. MODUL-1 Anschließend erlischt die MODUL-2 rote LED an der DECKENLICHT MODUL-4 VAITRONIC Zentrale VVZ wieder. 7 Drücken Sie den Bedien- Im nächsten Schritt muss knopf erneut. Jetzt leuch- die Taste 1 der Fernbe- tet die rote LED dienung belegt werden.
  • Seite 17 Führen Sie nun die Fernbe- dienung mit der Stirnseite an der LED der Zentrale vorbei. Jetzt werden die Daten ausgetauscht. Dieser Vorgang dauert nur wenige Sekunden. Führen Sie das Teach-In nicht bei direkter Son- 8 Drücken Sie die Taste 1 nenbestrahlung durch.
  • Seite 18 Das Teach-In war erfolg- Das Teach-In war nicht er- reich, wenn die LED der folgreich, wenn die LED der Fernbedienung für ca. fünf Fernbedienung rot leuchtet. Sekunden grün leuchtet, d. h. die Deckenleuchte Um das Teach-In zu wieder- kann nun mit der Taste 1 der holen, wählen Sie an der Fernbedienung gesteuert Vaitronic Zentrale VVZ...

  • Seite 19: Tastenbelegung - Beispiel 2 (Lifestyles)

    Tastenbelegung - Beispiel 2 (Lifestyles) Im folgenden Beispiel werden wir der Taste A der Fernbe- dienung den Lifestyle „Abend“ zuordnen. Stellen Sie sicher, dass sich die VAITRONIC Zentrale VVZ im Automatikbetrieb befindet und gehen Sie bitte wie folgt vor: VAITRONIC MENÜ...
  • Seite 20 LIFESTYLES GERÄTE/LICHT ZEITPROGRAMME FÜHLER ANZEIGE KESSELANFORDERUNG EINSTELLUNGEN LIFESTYLE 3 Drücken Sie den Bedien- 5 Drücken Sie den Bedien- knopf und drehen Sie knopf und drehen Sie ihn anschließend nach ihn anschließend nach links, bis der Cursor EIN- links, bis der Cursor LIFE- STELLUNGEN markiert.
  • Seite 21 links, bis der Cursor nung VVZ-F Daten zur ge- ABEND markiert. genseitigen Identifizierung aus. Das Teach-In ist für ca. acht Minuten aktiv. Anschließend erlischt die rote LED an der VAITRONIC Zentrale VVZ AUFWACHEN GEHEN wieder. KOMMEN Im nächsten Schritt muss die ABEND Taste A der Fernbedienung 7 Drücken Sie den Bedien-...
  • Seite 22 Das Teach-In war erfolg- blinkt. Das Blinken der LED signalisiert, dass die reich, wenn die LED der Fernbedienung ebenfalls Fernbedienung für ca. fünf zum Teach-In bereit ist. Sekunden grün leuchtet, Das Teach-In der Fernbe- d. h. der Lifestyle „Abend“ dienung ist für ca. 15 kann nun mit der Taste A Sekunden aktiv.

  • Seite 23: Steuerung Der Vaitronic Zentrale Mit Der Fernbedienung

    Steuerung der VAITRONIC Zentrale mit der Fernbedienung Nach der Tastenbelegung können Sie die VAITRONIC Zen- trale mit der Fernbedienung steuern. Die Vorgehensweise dabei ist wie folgt: • Drücken Sie eine der Wahltasten 1 - 6, A oder B, um eine Komponente oder einen Lifestyle zu wählen: Die LED der Fernbedienung leuchtet grün.

  • Seite 24: Geräte/Licht

    Geräte/Licht Gehen wir davon aus, dass die Taste 1 der Fernbedienung die Deckenlampe in der Küche steuert. Deckenlampe ein- oder ausschalten: • Drücken Sie die Taste 1 (grüne LED leuchtet). • Drücken Sie kurz die Steuertaste , um die Deckenlam- pe einzuschalten.

  • Seite 25: Rollläden

    Rollläden Gehen wir davon aus, dass die Taste 2 der Fernbedienung den Rollladen im Wohnzimmer steuert. Rollladen vollständig öffnen und schließen: • Drücken Sie die Taste 2. • Drücken Sie kurz die Steuertaste , um den Rollladen ganz hochzufahren. • Drücken Sie kurz die Steuertaste , um den Rollladen ganz zu schließen.

  • Seite 26: Soll-Temperatur

    Soll-Temperatur Gehen wir davon aus, dass die Taste 3 der Fernbedienung die Soll-Temperatur des Wohnzimmers steuert. Die Soll-Temperatur ist nicht stufenlos einstellbar, sondern sie kann nur in Sprüngen von ±2 K verändert werden. Wie Sie diesen Temperatursprung ändern können, steht in der Bedienungsanleitung der VAITRONIC Zentrale VVZ beschrieben.

  • Seite 27: Lifestyles

    Wiederherstellen der Soll-Temperatur: Die Soll-Temperatur eines Raumes wird im Automatikbetrieb von der VAITRONIC Zentrale gesteuert. Wenn Sie zu dieser Soll-Temperatur zurückkehren wollen: • Drücken Sie die Taste 3. • Drücken Sie die Taste ok. Lifestyles Gehen wir davon aus, dass die Taste A der Fernbedienung den Lifestyle „Abend“...

  • Seite 28: Fernbedienung Sperren

    Fernbedienung sperren Sie können die Fernbedienung vor unbefugter Benutzung schützen. Fernbedienung sperren: und ok. • Drücken Sie gleichzeitig die Tasten Wenn Sie jetzt auf eine beliebige Taste drücken, leuch- tet die LED der Fernbedienung rot. Sperre der Fernbedienung aufheben: und ok. •...

  • Seite 29: Batterien Wechseln

    Batterien wechseln Die Batterien müssen gewechselt werden, wenn beim Drücken einer beliebigen Taste die LED der Fernbedienung rot aufleuchtet (Ausnahme: die Fernbedienung ist gesperrt). Es sollten immer beide Batterien gewechselt werden! Um die Batterien zu wechseln, gehen Sie bitte wie folgt vor: •...

  • Seite 30: Betrieb Ohne Vaitronic Zentrale Vvz

    Betrieb ohne VAITRONIC Zentrale VVZ Sie können mit der Fernbedienung VAITRONIC Komponen- ten steuern, auch wenn Sie keine VAITRONIC Zentrale installiert haben (Ausnahme: Heizkörper- und Etagenregler). Die Tasten der Fernbedienung können folgendermaßen belegt werden: • Tasten 1 – 3 und A Dimmer- und Schaltgeräte •...
  • Seite 31 • Drücken Sie gewünschte Taste. • Drücken Sie die ok-Taste, bis die LED der Fernbedienung grün blinkt. Nach erfolgreichem Teach-In können Sie die Komponenten mit der Fernbedienung steuern. Ist das Teach-In nicht erfolgreich, wiederholen Sie das Teach- Die Steuerung der einzelnen Komponenten erfolgt wie auf den Seiten 23 bis 27 beschrieben.

  • Seite 32: Technische Daten

    Technische Daten Lebensdauer der ca. 2 Jahre (Alkali) Batterien ca. 3/4 Jahr (Akku) Fern-Offset Bereich 0 °C bis 8 °C (Werkseinstellung 2 °C) Betriebstemperatur 0 bis 50 °C Lagertemperatur -20 °C bis +70 °C maximale Luftfeuchtigkeit 95 %, nicht kondensierend Schutzklasse IP 20...

  • Seite 33: Störungsbehebung

    Störungsbehebung Störung Ursache Fehlerbehebung LED leuchtet Batterien leer oder Batterien wechseln nicht bzw. zu schwach (Seite 25). leuchtet rot bei Tastendruck LED blinkt rot Fernbedienung ist Sperre aufheben bei Tasten- gesperrt (Seite 24) druck LED leuchtet Taste ist nicht belegt Taste belegen grün bei (Seiten 12, 26/27)
  • Seite 36 Vaillant GmbH Berghauser Straße 40 · 42859 Remscheid Telefon: 0 21 91/18-0 · Telefax: 0 21 91/18-28 10 http://www.vaillant.de · E-Mail: info@vaillant.de...
