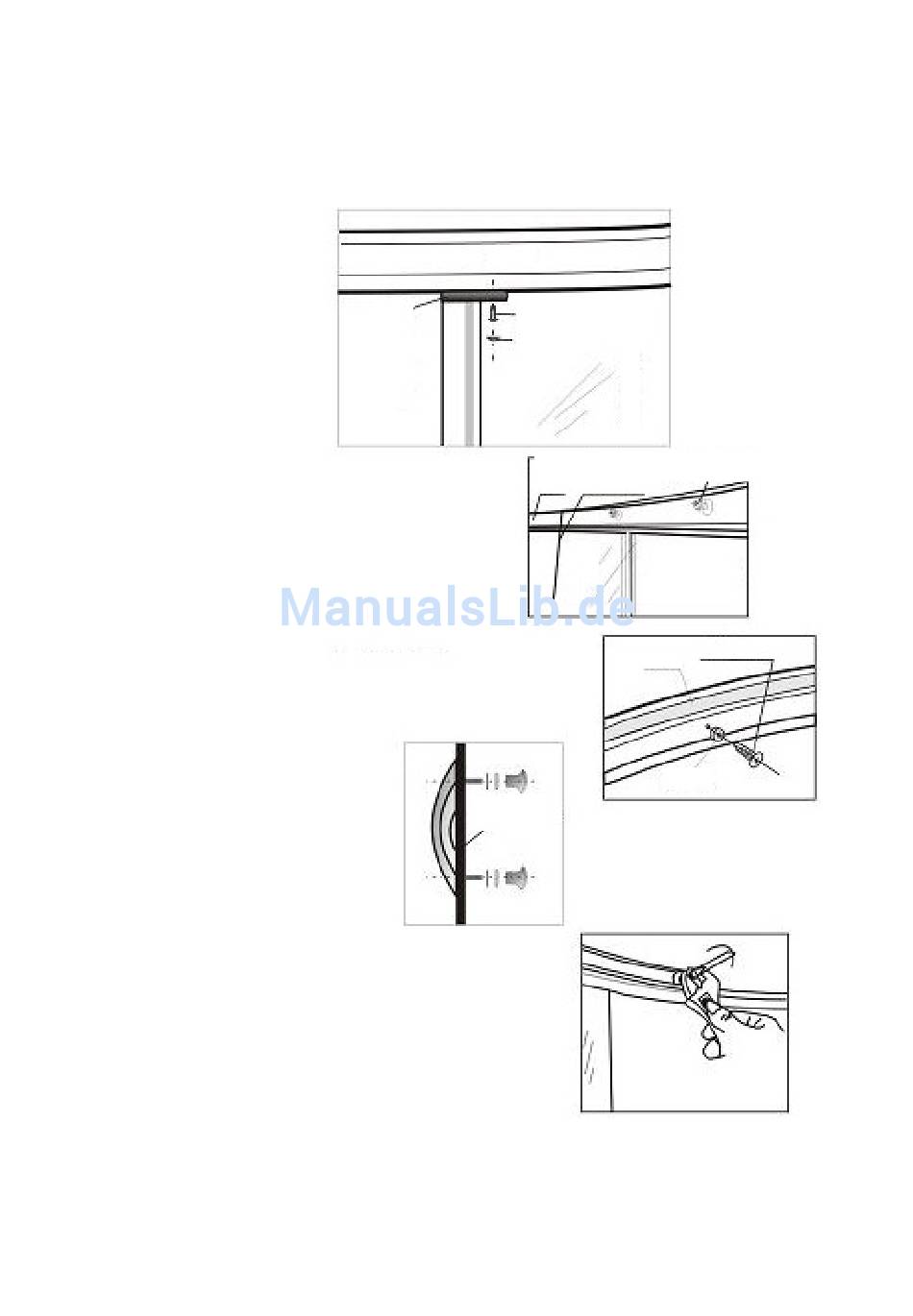

Verbinden Sie Säule und Führungsrahmen und bringen Sie die Dekorabdeckung an
(schwarze Ausführung).
2. Richten Sie die Schiebetür auf und führen Sie die
Rollen in den Führungsrahmen ein.
Hinweis: Führen Sie zunächst die oberen Rollen ein,
halten Sie die Tür schräg und führen Sie dann die
unteren Rollen ein.
3. Montage des Stoppers
Befestigen Sie den Stopper mit einer 4*10 Schraube auf
die Fuge des Führungsrahmens (auf rutschsicheren
Sitz achten).
4. Montage des Handgriffs
5. Rollen einstellen.
Hinweis: Schrauben Sie die Schraube mit einem
Schraubenzieher ein und justieren Sie die Nuss mit einem
Schraubenschlüssel, bis die Türen bündig schließen
und sich gleichzeitig bequem bewegen lassen.
6. Bringen Sie die Dekorabdeckungen auf die Rollenelemente
an.
technische und inhaltliche Änderungen vorbehalten
Ausgabe 2007-10
Führungsrahmen
Plastikelemente
d. Säule
Schiebetür
OR826
4*16 Schraube
Dekorabdeckung
schwarze Ausführung
feste Tür
Führungs-
Säule der
Schiebetür
rahmen
Schiebetür
Führungs-
4*10 Schraube
rahmen
Stopper
Rolle
Seite 7
Rollen
