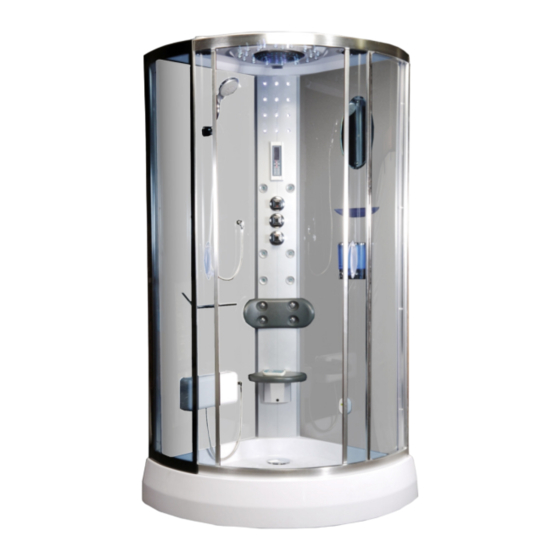

Eisl OR826 Montage- Und Bedienungsanleitung
Dampfdusche
Verwandte Anleitungen für Eisl OR826
Inhaltszusammenfassung für Eisl OR826

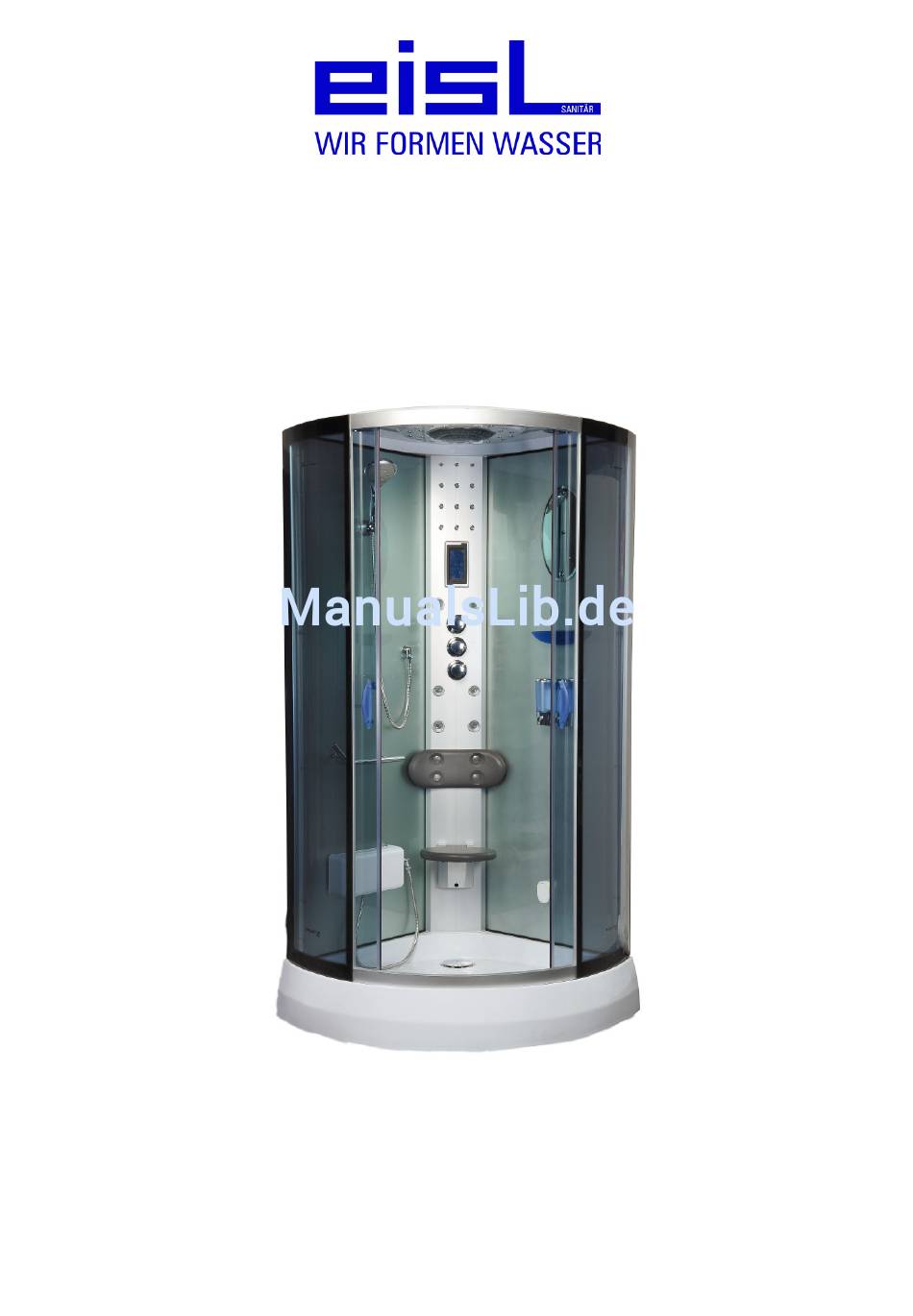

- Seite 1 Montage - und Bedienungsanleitung Dampfdusche OR826 Symbolfoto technische und inhaltliche Änderungen vorbehalten OR826 Seite 1 Ausgabe 2011-03 touchscreen...
- Seite 2 Teile zusammenbaut, was Ihnen ebenfalls Montagekosten spart. Sollten Sie nach dem Aufbau Mängel feststellen, müssen diese ausschließlich bei unserem Kundendienst (EISL) gemeldet werden. Der Kundendienst beauftragt den von EISL zertifizierten Servicedienst zur Behebung der Reklamation. Bei Nichteinhaltung dieser Vorschrift werden keine Kosten übernommen.
- Seite 3 10. Rechtes Seitenteil 23. Führungsrahmen 11. Duschhalter 24. Schiebetür 12. Duschverbindung 25. Plastikverbindung festes Türelement 13. Handtuchhalter (Führungsrahmen in Plastikverbindung einfügen) 14. Dekorlampe 26. Abfluss 15. Computergesteuertes Bedienfeld 27. Duschwanne technische und inhaltliche Änderungen vorbehalten OR826 Seite 3 Ausgabe 2011-03 touchscreen...
- Seite 4 1 extra 4*10 Schraube 9 St. Plastikstopper/ 1 extra 4. Verpackung der Säule: Säulenwand Zubehör 1: Spiegel: 1 St. Schlauch mit Doppelwicklung: 1 St. Handdusche: 1 St. Türknauf: 1 St. technische und inhaltliche Änderungen vorbehalten OR826 Seite 4 Ausgabe 2011-03 touchscreen...
- Seite 5 1. Führen Sie den Führungsrahmen in die festen Türelemente ein. Schrauben Sie die 4*8 Schraube ein und bringen Sie die Dekorabdeckung an. Glas der festen Tür 4*8 Schraube Führungsrahmen Führungsrahmen in Plastikelement Plastikelement der Säule einführen technische und inhaltliche Änderungen vorbehalten OR826 Seite 5 Ausgabe 2011-03 touchscreen...
- Seite 6 Verwenden Sie nur hochwertiges und hitzebeständiges Sanitärsilikon! technische und inhaltliche Änderungen vorbehalten OR826 Seite 6 Ausgabe 2011-03 touchscreen...
- Seite 7 Schraubenzieher ein und justieren Sie die Nuss mit einem Schraubenschlüssel, bis die Türen bündig schließen und sich gleichzeitig bequem bewegen lassen. 7. Bringen Sie die Dekorabdeckungen auf die Rollenelemente technische und inhaltliche Änderungen vorbehalten OR826 Seite 7 Ausgabe 2011-03 touchscreen...
- Seite 8 Änderungen vorbehalten OR826 Seite 8 Ausgabe 2011-03 touchscreen...
- Seite 9 2) Prüfen Sie den Abfluss auf korrekten Sitz und fixieren Sie ihn ggf. mit Silikon. 3) Richten Sie die Einstellfüße mit Hilfe einer Wasserwaage-2- aus, um die Duschwanne waagrecht aufzustellen. 4) Dichtungskontrolle technische und inhaltliche Änderungen vorbehalten OR826 Seite 9 Ausgabe 2011-03 touchscreen...
- Seite 10 Änderungen vorbehalten OR826 Seite 10 Ausgabe 2011-03 touchscreen...
- Seite 11 Säulenwand und des festen Türelements. 8 Stück. Plastikelement Aluminiumelement feste Tür Glas Plastikhülse Handschraube NO. 2 Handschraube Schraube Funktion: Befestigung der Rückwandwand und des festen Türelements. 8 Stück. Plastikelement Aluminiumelement Säulenwand Glas technische und inhaltliche Änderungen vorbehalten OR826 Seite 11 Ausgabe 2011-03 touchscreen...
- Seite 12 Änderungen vorbehalten OR826 Seite 12 Ausgabe 2011-03 touchscreen...
- Seite 13 Handschraube Handschraube NO. 3 Plastikelement 1 Duschwanne Plastikelement 2 Schraube Montage des Seifenhalters: Boden des Seifenhalters auf den Halter montieren. Dann den Boden an der Rückwand anbringen technische und inhaltliche Änderungen vorbehalten OR826 Seite 13 Ausgabe 2011-03 touchscreen...
- Seite 14 Abdichten der Dusche (silikonieren) Symbolfoto = Silikonnähte Verwenden Sie zum Silikonieren von Verbindungsstellen der Dusche nur hochwertiges hitzebeständiges Sanitärsilikon! technische und inhaltliche Änderungen vorbehalten OR826 Seite 14 Ausgabe 2011-03 touchscreen...
- Seite 15 Dem Käufer ist untersagt, Teile und elektrische Leitungen des Gerätes zu verändern oder auszutauschen, ohne die Zustimmung des Herstellers. Alle Installationen müssen vom autorisierten Fachmann ausgeführt werden, da sonst jeglicher Garantieanspruch erlischt!!! technische und inhaltliche Änderungen vorbehalten OR826 Seite 15 Ausgabe 2011-03 touchscreen...
-
Seite 16: Modus-Taste
Nach Benutzung des Dampfelements bitte die Wasserzufuhr (Einhandmischer) abschalten. Audioanzeige Frequenzanzeige Lautstärkeanzeige Modusanzeige Temperaturanzeige Dampf-Taste / Dampfanzeige Betriebstaste Radio-/CD-Taste Telefontaste MEM-Taste Taste Deckenbeleuchtung Taste Rückenbeleuchtung MODUS-Taste Einstellungstaste runter Einstellungstaste hoch Alarmtaste Ventilatortaste Ozonreinigertaste technische und inhaltliche Änderungen vorbehalten OR826 Seite 16 Ausgabe 2011-03 touchscreen... - Seite 17 Sie in Schritten von 2 Minuten pro Tastendruck einstellen. Die Zeit kann von 0-60 Minuten eingestellt werden. Die Standardzeit beträgt 30 Minuten. Wenn die Zeiteinstellung gleich „00“ beträgt, wird das technische und inhaltliche Änderungen vorbehalten OR826 Seite 17 Ausgabe 2011-03 touchscreen...
- Seite 18 Sie die gespeicherten Programme aufwärts von 1-9. 9. Lautstärkeeinstellung: Wenn Sie im Radio- oder CD-Betrieb die "MODUS-TASTE" ein Mal drücken, wechselt die "MODUS-TASTE" zur "LAUTSTÄRKETASTE" . Durch Drücken der technische und inhaltliche Änderungen vorbehalten OR826 Seite 18 Ausgabe 2011-03 touchscreen...
- Seite 19 Radio-, CD- und Telefonfunktionen deaktiviert. Nach weiteren 60 Sekunden steht das Dampfelement wieder zur Verfügung. Sie können es dann nach Drücken der "BETRIEBSTASTE" wieder nutzen. 14. Bitte stellen Sie nach Nutzung des Geräts die Strom- und Wasserzufuhr wieder ab. technische und inhaltliche Änderungen vorbehalten OR826 Seite 19 Ausgabe 2011-03 touchscreen...
- Seite 20 WASSERLEITUNGSMONTAGE DAMPFELEMENT Das Darstellungsschema für das Dampfelement ist modellabhängig. Dampfauslass Wassereinlass Wasserauslass technische und inhaltliche Änderungen vorbehalten OR826 Seite 20 Ausgabe 2011-03 touchscreen...
- Seite 21 220-240 V 50/60 Hz Leistung: 3 KW Stromstärke: 12,5-13,6 A AC 12 V AC 12 V/10 W Wasserdichtigkeit IPX4 Ozonreiniger Hintergrundbeleuchtung Stoßfestigkeit: 1 TYPE Modell: TR-027Z AC 220-240 V Netzstrom technische und inhaltliche Änderungen vorbehalten OR826 Seite 21 Ausgabe 2011-03 touchscreen...
- Seite 22 Wassereinlass Dampfauslass Netzstrom: 220-240 V 50/60 Hz Leistung: 3 KW Überhitzungsschutz Stromstärke: 12,5-13,6 A Heizgerät Wasserdichtigkeit IPX4 Wasserlevelsensor Stoßfestigkeit: 1 TYPE Modell: TR-027Z Erdung TECHNISCHER AUFBAU: DAMPFELEMENT Abfluss Dampfgenerator technische und inhaltliche Änderungen vorbehalten OR826 Seite 22 Ausgabe 2011-03 touchscreen...
-
Seite 23: Technischer Aufbau
Deckenlampe Hintergrundbel. Ozonreiniger Erdung Netzstrom: 220-240 V 50/60 Hz Leistung: 3 KW Stromstärke: 12,5-13,6 A Wasserdichtigkeit IPX4 Dampfauslass Wassereinlass Stoßfestigkeit: 1 TYPE Modell: TR-027Z Abfluss TECHNISCHER AUFBAU: DAMPFELEMENT Dampfgenerator technische und inhaltliche Änderungen vorbehalten OR826 Seite 23 Ausgabe 2011-03 touchscreen... - Seite 24 WARNUNG! Heißdampfaustritt; Dampferzeugung Achtung Verbrühungsgefahr – Die mit nachstehenden Symbol gekennzeichnete Stellen werden extrem Heiß und es besteht Verbrühungsgefahr unter anderem durch heißen Dampfauslass N O T I C E technische und inhaltliche Änderungen vorbehalten OR826 Seite 24 Ausgabe 2011-03...
- Seite 25 Die Glastüren dürfen nicht zu hart geschoben oder gezogen werden, um ein Herausrutschen der Schiebetüren zu vermeiden. Reinigen Sie regelmäßig das Rollensystem und die Rahmenführung und alle dazugehörigen Teile und tragen Sie ggf. etwas Schmiermittel auf. technische und inhaltliche Änderungen vorbehalten OR826 Seite 25 Ausgabe 2011-03...
- Seite 26 Radioempfang nicht Signal Antenneneinstellung prüfen korrekt Einstellung nicht korrekt Einstellung prüfen Türrahmen nicht korrekt Türrahmen korrekt senkrecht Glasschiebetür senkrecht ausgerichtet ausrichten funktioniert nicht Zu große Reibung Schmiermittel für Rahmenteile korrekt verwenden technische und inhaltliche Änderungen vorbehalten OR826 Seite 26 Ausgabe 2011-03...
- Seite 27 Ggf. Sendersuche über die Taste RST (8) erneut starten Kein Telefonempfang 1. Telefonkabel nicht 1. Telefonkabel prüfen angeschlossen 2. Signal prüfen 2. Kein Signal 3. Steuerung prüfen 3. Anschlüsse nicht korrekt technische und inhaltliche Änderungen vorbehalten OR826 Seite 27 Ausgabe 2011-03...
