Seite 10 Benötigtes Montage-Material
Benötigtes Montage-Material

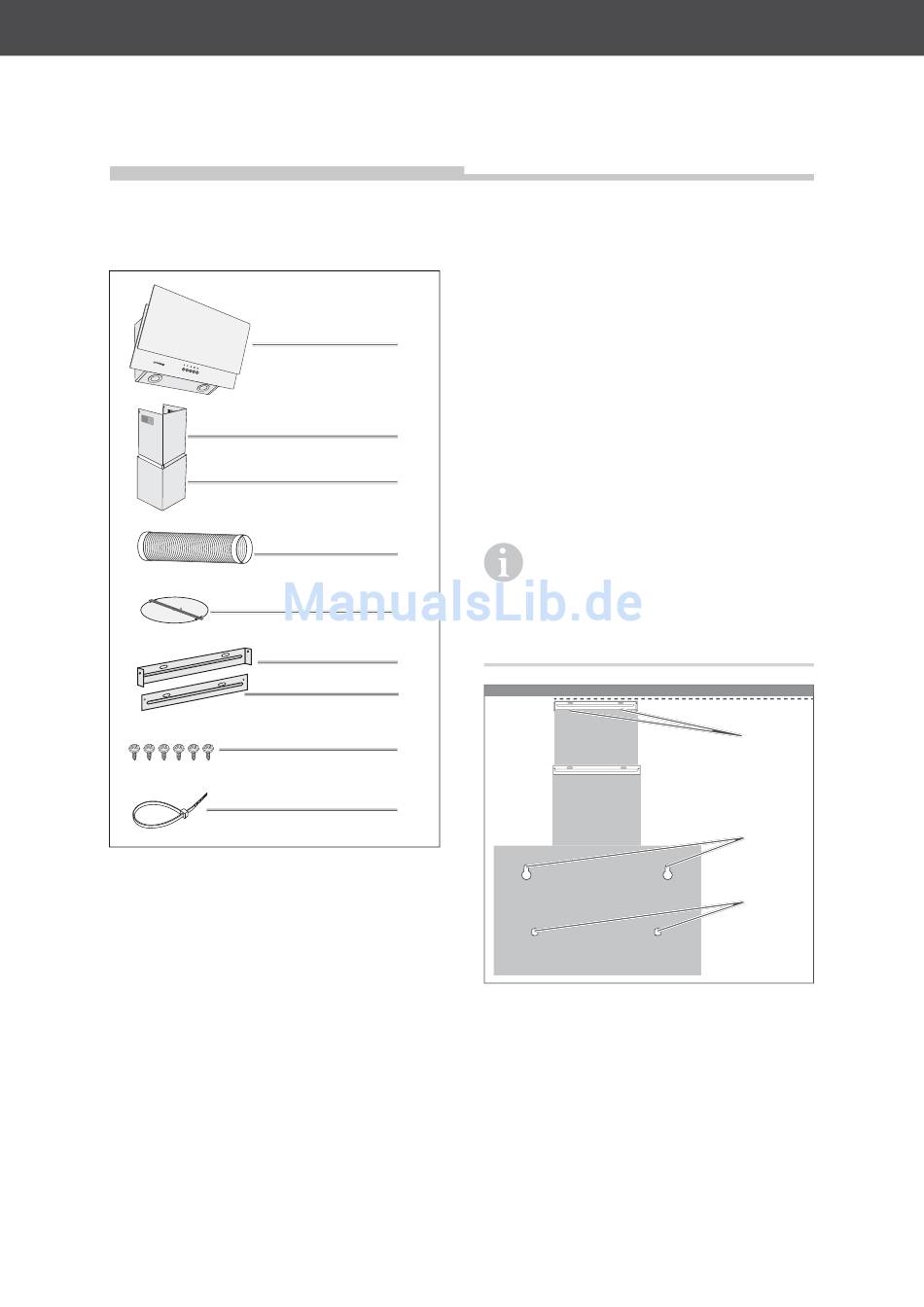

Teileliste

(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Abluftbetrieb: Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) 6 Blechschrauben 4,0 × 8 mm
(9) Kabelbinder

Werkzeuge und Hilfsmittel

Sie benötigen:
– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend zu
den Schrauben (10), (11) und (12).
(1)
– Maßband/Zollstock
– Wasserwaage
– Bleistift
– Stabile Stehleiter
– Eine zweite Person zur Hilfe
(2)
– Arbeitshandschuhe
(3)

Schrauben

Die zur Wandmontage benötig ten
(4)
Schrauben und Dübel sind nicht im
Lieferumfang enthalten, da deren Art und
Abmessungen von der Wandbeschaffenheit
(5)
abhängig sind. Bitte lassen Sie sich hierzu
im Fachhandel beraten.
(6)
(7)
(8)
(9)
Sie benötigen insgesamt
– 2 Rundkopfschrauben (10) zur Befestigung
der Wandhalterung (6) für die obere Ka-
minblende (2)
– 2 Rundkopfschrauben (11) zum Aufhängen
der Dunstabzugshaube, maximal ø 6 mm
– 2 Rundkopfschrauben (12) mit Un-
terlegscheiben zur Sicherung der
Dunstabzugshaube, maximal ø 6 mm
– 6 passende Dübel
(10)
(11)
(12)
