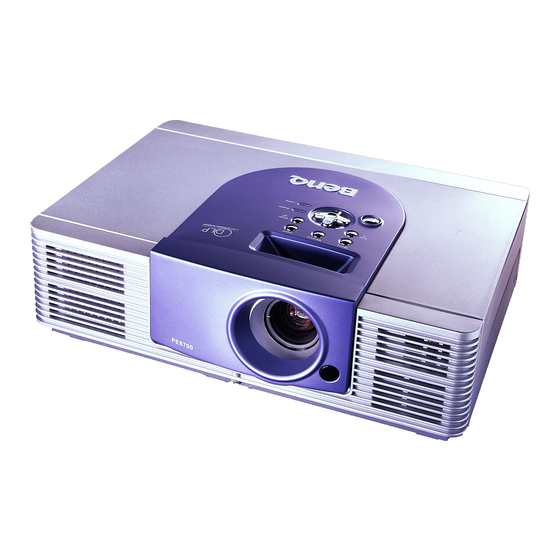

BenQ PE8700 Video-Projektor

Benutzerhandbuch

Vielen Dank, dass Sie sich für diesen BenQ Video-Projektor entschieden haben! Er wurde entwickelt, um Ihnen ein
Heimkino-Erlebnis höchster Qualität zu ermöglichen. Um die besten Resultate zu erzielen, sollten Sie die in diesem
Benutzerhandbuch enthaltenen Hinweise zu den Menüs und zum Betrieb unbedingt befolgen.

Warnung

CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK.
DO NOT REMOVE COVER (OR BACK)
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
Dieses Gerät wurde getestet und entspricht den Normen eines digitalen Gerätes der Klasse B gemäß Teil 15 der
FCC-Richtlinien. Diese Richtlinien bieten einen angemessenen Schutz vor schädlichen Interferenzen im Wohnbereich.
1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnungen.
4. Verwenden Sie diesen Projektor nicht in der Nähe von Wasser oder im Freien, und setzen Sie ihn nicht der
Witterung aus.
5. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
6. Versperren Sie keine Lüftungsöffnungen.
7. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmespeichern, Öfen oder
anderen Geräten (einschließlich Verstärkern), die Hitze erzeugen.
8. Überbrücken bzw. umgehen Sie nicht die Sicherungsfunktion des gepolten Steckers oder Schukosteckers. Ein gepolter
Stecker verfügt über zwei flache Kontakte, von denen einer etwas breiter als der andere ist. Ein Schukostecker verfügt
über zwei Kontakte und einen dritten Erdungsstift. Der dritte Stift dient Ihrer Sicherheit. Wenn der Stecker nicht in
Ihre Steckdose passt, sollten Sie die veraltete Steckdose von einem Elektriker ersetzen lassen.
9. Der 12V-Trigger gibt nur Gleichstromsignale aus. Schließen Sie ihn daher nicht an einen anderen Ein- oder Ausgang
an. Andernfalls wird möglicherweise das Gerät beschädigt.
10. Verwenden Sie ausschließlich von BENQ Corporation angegebenes Zubehör.
11. Bewahren Sie die Verpackung für den Fall auf, dass Sie den Projektor transportieren müssen.
12. Trennen Sie den Projektor während eines Gewitters oder wenn Sie ihn über längere Zeit nicht verwenden vom
Netz.
13. Die Lampe wird während des Betriebs extrem heiß. Lassen Sie bei einem Lampenwechsel den Projektor ca.
45 Minuten lang abkühlen, bevor Sie das Lampenelement entfernen. Verwenden Sie die Lampen nicht über die
angegebene Lebensdauer hinaus. Übermäßige Nutzung kann in seltenen Fällen zu Explosionen führen.
14. Wenden Sie sich im Servicefall an eine Fachwerkstatt. Dies ist der Fall, wenn der Projektor irgendwie beschädigt
wurde, einschließlich aber nicht darauf beschränkt, dass Gegenstände auf das Gerät gefallen sind oder Flüssigkeit in
das Innere gelangt ist, das Gerät Regen oder Feuchtigkeit ausgesetzt war, unerklärliche Betriebsstörungen auftreten
oder das Gerät fallen gelassen wurde.
Dieses Symbol warnt den Benutzer vor nicht isolierter
„gefährlicher Spannung" innerhalb des Gehäuses, die
möglicherweise ausreicht, einen elektrischen Schlag zu
verursachen.
Dieses Symbol weist den Benutzer auf Hinweise zur
Bedienung und Wartung des Gerätes hin, die sich in der
mitgelieferten Dokumentation befinden.
Benutzerhandbuch für BenQ PE8700
BenQ PE8700 Video-Projektor
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BenQ PE8700

  • Seite 1: Benq Pe8700 Video-Projektor

    BenQ PE8700 Video-Projektor Benutzerhandbuch Vielen Dank, dass Sie sich für diesen BenQ Video-Projektor entschieden haben! Er wurde entwickelt, um Ihnen ein Heimkino-Erlebnis höchster Qualität zu ermöglichen. Um die besten Resultate zu erzielen, sollten Sie die in diesem Benutzerhandbuch enthaltenen Hinweise zu den Menüs und zum Betrieb unbedingt befolgen.
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis BenQ PE8700 Video-Projektor ......1 Benutzerhandbuch ........1 Warnung .
  • Seite 3: Übersicht

    Der Projektor ist mit den Formaten 480i, 480P, 576i, 576p, 1080i und 720P kompatibel (über einen externen DTV-Dekoder, nicht mitgeliefert). De-Interlace mit 3:2 Pull-Down Mit der BenQ-eigenen De-Interlace-Technologie bietet der Projektor überragende Leistung bei der Bildskalierung und der Umwandlung von Film- in Videoformate (3:2 Pull-Down) für artefaktfreie Bilder. PIP/POP-Funktion Die Funktionen PIP (Bild-in-Bild) und POP (Bild-auf-Bild) ermöglichen die gleichzeitige Anzeige von zwei...
  • Seite 4: Ansicht

    Benutzerhandbuch für BenQ PE8700 Ansicht Vorder-/Unterseite 1. Vordere Lampenabdeckung 6. Bedienfeld Zeigt den Status der Lampe an und ob der Entfernen Sie die Abdeckung vor Projektor ein- oder ausgeschaltet ist. Austauschen der Lampe. Nähere Informationen erhalten Sie unter 2. Projektionsobjektiv siehe „Bedienfeld“...
  • Seite 5: Tasten Und Funktionen

    Benutzerhandbuch für BenQ PE8700 Tasten und Funktionen Bedienfeld STANDBY/EIN POWER-Anzeige Drücken Sie diese Taste EINE Sekunde lang, um das Zeigt an, ob das Gerät ein- oder ausgeschaltet Gerät einzuschalten, wenn es sich im Standby-Modus ist. befindet. Wenn das Gerät eingeschaltet ist, drücken Leuchtet orange, wenn sich das Netzkabel in Sie diese Taste, um das Gerät auszuschalten.
  • Seite 6: Anschlüsse

    Benutzerhandbuch für BenQ PE8700 Anschlüsse Video (RCA-Buchse) Composite-Video-Eingang. S-Video (für kleinen 4-poligen DIN-Stecker) Y/C (S-Video)-Eingang. Component (RCA-Buchse) 480i Component (Y/C )-Video-Eingang. RGB/ HDTV (BNC) DTV Y/P oder DTV RGB-Video-Eingang. Computer (DVI-I) RGB-Computer- und DVI-Signaleingang. RS-232C (für kleinen 8-poligen DIN-Stecker) RS-232C Steuersignaleingang.
  • Seite 7: Fernbedienung

    Benutzerhandbuch für BenQ PE8700 Fernbedienung V (VIDEO): Composite- Halten Sie diese Taste EINE Video-Signal. Sekunde lang gedrückt, um S-V (S-VIDEO): S-Video- den Projektor einzuschalten. Eingang. CP (Component): Drücken Sie diese Taste, um Component Y/C -Eingang. den Projektor auszuschalten. CP HD (Component HD): DTV Y/P -Eingang.
  • Seite 8: Installation

    Benutzerhandbuch für BenQ PE8700 2. Installation Fernbedienung Drücken Sie auf die Abdeckung und schieben Sie sie auf. Legen Sie zwei AAA-Batterien ein (achten Sie dabei auf die korrekte Polung) und schließen Sie die Abdeckung wieder. Hinweise zu Batterien Achten Sie beim Einlegen der Batterien auf die korrekte Polung.
  • Seite 9: Zoom/Fokus Einstellen

    Benutzerhandbuch für BenQ PE8700 Zoom/Fokus einstellen Stellen Sie die gewünschte Bildgröße mit dem Zoomring am Objektiv ein. Um das Bild zu fokussieren, müssen Sie den Fokusring am Objektiv Fokus drehen. Verkleinern Vergrö- ßern Höhe einstellen An der Unterseite des Projektors befinden sich vier verstellbare Füße für die Neigungseinstellung.
  • Seite 10: Deckenmontage

    Benutzerhandbuch für BenQ PE8700 Deckenmontage Abstand Decke - Höhe 1 - Offset -Höhe 2 Decke Oberer Leinwandrand Höhe 2 Offset Mitte des Objektivs Decke Höhe 1 Abstand: Projektionsabstand (der Abstand zwischen Objektiv und Leinwand). Höhe 1: Die vertikale Höhe bis zum oberen Leinwandrand.
  • Seite 11: Bodenmontage

    Benutzerhandbuch für BenQ PE8700 Bodenmontage Wand Mitte des Objektivs Unterer Leinwandrand Offset Höhe Höhe - Offset Boden Abstand Abstand: Projektionsabstand (der Abstand zwischen Projektionslinse und Leinwand). Höhe: Die vertikale Höhe bis zum unteren Leinwandrand. Offset: Der Höhenunterschied zwischen der Mitte der Projektionslinse und dem unteren Rand des projizierten Bildes bei Zoom-Telebild.
  • Seite 12: Anschließen

    Benutzerhandbuch für BenQ PE8700 3. Anschließen Achten Sie beim Anschluss des Geräts auf Folgendes: 1. Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. 2. Verwenden Sie für jede Quelle das passende Kabel. 3. Stellen Sie sicher, dass die Kabel fest angeschlossen sind.
  • Seite 13: Progressive Component (Dtv Y/Pb/Pr)

    Benutzerhandbuch für BenQ PE8700 Progressive Component (DTV Y/P DTV-Quelle RGBHV (DTV RGB) DTV-Quelle Der BNC-Eingang unterstützt zwei HDTV-Formate: Progressive Component (DTV Y/P ) und DTV RGB. Der Projektor ermittelt automatisch die Auflösung. 3. Anschließen...
  • Seite 14: Computer Anschließen

    Benutzerhandbuch für BenQ PE8700 Computer anschließen PC oder Notebook Der Projektor unterstützt nur Auflösungen bis zu XGA. Wenn die Auflösung des Eingangssignals größer als XGA ist, zeigt der Projektor eine Warnmeldung an. 3. Anschließen...
  • Seite 15: Bedienung

    Benutzerhandbuch für BenQ PE8700 4. Bedienung Gerät einschalten Die POWER-Anzeige leuchtet orange, wenn das Gerät an die Stromversorgung angeschlossen und der Netzschalter aktiviert ist. Drücken Sie auf der Fernbedienung die ON-Taste oder halten Sie auf dem Projektor die STANDBY/ EIN-Taste EINE Sekunde lang gedrückt, um den Projektor einzuschalten.
  • Seite 16: Signalquelle Wählen

    Benutzerhandbuch für BenQ PE8700 Signalquelle wählen Wenn der Projektor eingeschaltet wird, sucht er automatisch nach der zuletzt ausgewählten Signalquelle. Sie können die Signalquelle auch direkt auf der Fernbedienung auswählen. Bildformat wählen Wählen Sie das dem Format des Eingangssignals entsprechende Bildformat aus. Es gibt fünf...
  • Seite 17: Video-Speicher Wählen

    Benutzerhandbuch für BenQ PE8700 Video-Speicher wählen Drücken Sie die Video-Speichertaste auf der Fernbedienung, um die Einstellungen wiederherzustellen, oder verwenden Sie die MEMORY-Taste auf dem Projektor, um die Einstellungen der Reihe nach abzurufen. Es gibt vier Video-Einstellungen: SPEICHER 1, SPEICHER 2, SPEICHER 3 und DEFAULT. Mit der DEFAULT -Taste können Sie die...
  • Seite 18: Pip (Bild-In-Bild)/Pop (Bild-Auf-Bild)

    Benutzerhandbuch für BenQ PE8700 PIP (Bild-in-Bild)/POP (Bild-auf-Bild) Drücken Sie die PIP-Taste, um die PIP-Funktion zu aktivieren. Bei der Verwendung der PIP-Funktion gibt es zwei nach Anzeigemodus getrennte Gruppen von Eingangssignalen: Video: Video, S-Video und Component Y/C Grafik: HDTV und Computer.
  • Seite 19: Menüs

    Benutzerhandbuch für BenQ PE8700 5. Menüs Menüs verwenden Der Projektor verfügt über OSD-Menüs, mit deren Hilfe Sie verschiedene Einstellungen vornehmen können. Es stehen acht verschiedene Menüsprachen zur Auswahl. Nähere Informationen erhalten Sie unter „Spracheneinstellung“ auf Seite 23. Drücken Sie die MENU-Taste, um das OSD-Menü ein- bzw. auszuschalten.
  • Seite 20: Menü Anzeige

    Benutzerhandbuch für BenQ PE8700 2. KONTRAST: Stellt den Bildkontrast auf einen Wert zwischen 0 und 30 ein. Je höher der Wert, desto größer ist der Kontrast. 3. FARBE: Stellt die Farbintensität auf einen Wert zwischen 0 und 60 ein. Je höher der Wert, desto intensiver ist die Farbe.
  • Seite 21 Benutzerhandbuch für BenQ PE8700 2. BILDFORMAT: Sie können zwischen fünf verschiedenen Bildformaten für Video-Signale wählen: BREITBILD: Verbreitert ein Bild mit dem Bildformat 4:3 linear an der horizontalen Achse zur Vollbildanzeige im Breitbildformat 16:9. Aktiver Bildbereich STANDARD (4:3): Skaliert ein Eingabebild, so dass es mit dem Bildformat 4:3 in die Mitte der Leinwand projiziert wird, deren Einstellung Sie im Menü...
  • Seite 22: Menü Umgebung

    4. BRENNDAUER: Zeigt die Betriebsstunden der Lampe an. (Die Lebensdauer der Lampe beträgt 2000 Stunden.) Wenn die Betriebsdauer der Lampe 2000 Stunden überschreitet, wird eine Warnmeldung angezeigt; in diesem Fall müssen Sie sich an Ihren BenQ-Händler wenden, um eine neue Lampe zu erwerben. 5. Menüs...
  • Seite 23: Menü Installation

    Benutzerhandbuch für BenQ PE8700 Menü INSTALLATION Dieses Menü enthält Elemente, die Sie für die Installation benötigen. Dieses Menü verfügt über sechs Elemente: SPRACHE, SPIEGEL, TRAPEZ, HINTERGRUNDFARBE, OSD-POSITION und TESTMUSTER. 1. SPRACHE: Sie können aus acht Menüsprachen auswählen: Englisch, Französisch, Spanisch, Deutsch, Italienisch, Vereinfachtes Chinesisch (Kurzzeichen) und Traditionelles Chinesisch (Langzeichen) sowie Koreanisch.
  • Seite 24: Zusätzliche Informationen

    Benutzerhandbuch für BenQ PE8700 6. Zusätzliche Informationen Warnmeldungen Es ist normal, dass die Lampe nach längerer Verwendung des Projektors schwächer wird. Lamplife is expired! Die Meldung „Lebensdauer der Lampe ist Please change new lamp abgelaufen! Wechseln Sie die Lampe aus. Und stellen Sie den Timer für die Lampe zurück.“...
  • Seite 25: Fehleranalyse

    Das Eingangssignal wurde im Menü Wählen Sie das korrekte Eingangssignal. ANZEIGE unter SIGNALQUELLE nicht korrekt ausgewählt. Die POWER-Anzeige oder die LAMP- Bitte wenden Sie sich an Ihren BenQ-Händler. Anzeige blinkt. Das Bild ist Die Verbindungskabel sind nicht Verbinden Sie die Kabel mit den unbeständig.
  • Seite 26 Die vordere Lampenabdeckung ist Befestigen Sie die vordere Lampenabdeckung blinkt rot. nicht korrekt befestigt. korrekt. Der Kühlventilator funktioniert nicht Bitte wenden Sie sich an Ihren BenQ-Händler. korrekt. Die Temperatur innerhalb des Überprüfen Sie, ob die Belüftungsöffnungen Projektors ist extrem hoch. blockiert sind.
  • Seite 27: Technische Daten

    Benutzerhandbuch für BenQ PE8700 Technische Daten Optische Daten Projektionssystem Ein-Chip-DLP -System. DMD-Chip HD2 DMD, 1280 x 720 Pixel. Objektiv 1,2-fache Vergrößerung, F/# 2.8, efl 24.2; F/# 3.42, efl 29.6 Fokusabstand 1,5 m bis 5 m Projektionsgröße 40 bis 250 Zoll...
  • Seite 28: Abmessungen

    Benutzerhandbuch für BenQ PE8700 Abmessungen Einheit: mm 6. Zusätzliche Informationen...
