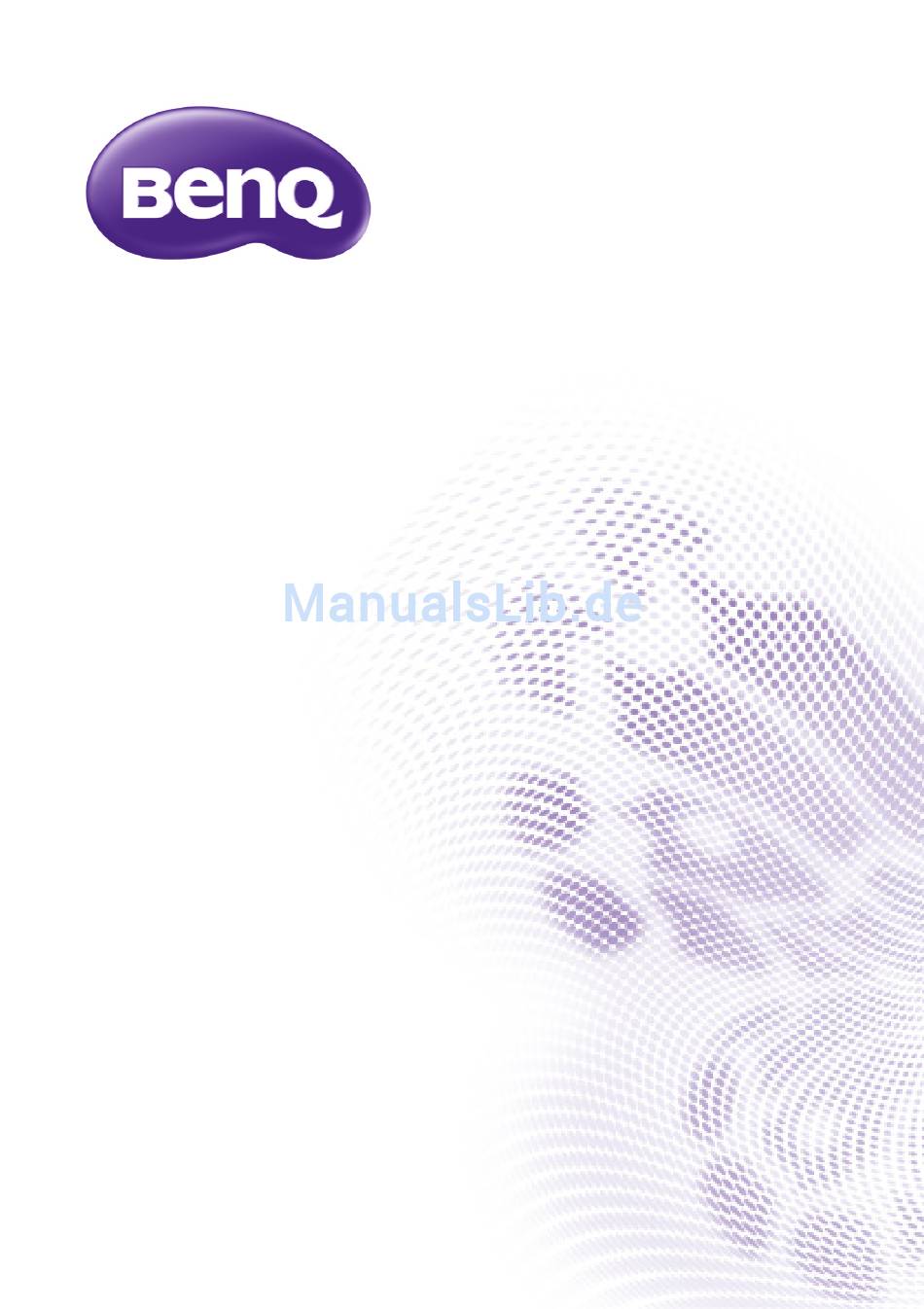

- Seite 1 PointWrite Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
PointWrite am Projektor anbringen ...... 4 Verbindung von PointWrite mit einem PC ........5 Stiftaktion ..... 5 Austausch der Stiftspitze ......5 Treiberinstallation..6 Konfigurationse- instellung....... 8 Die PointWrite Konfiguration ....8 Ausrichtungsansicht........9 PointWrite Kalibrierung......10 PointWrite ausführen 12 Technische Datens ..13 Inhaltsverzeichnis... -
Seite 3: Lieferumfang
Mini-USB-Kabel: Verbindet PointWrite mit einem PC. Batterien: Batterien der Größe AAA. Ersatzspitzen: 5 Ersatzspitzen für den Stift. Schrauben: Eine zusätzliche Schraube ist als Reserve vorhanden. Handschlaufe Achtung: Achten Sie auf die richtige Polarität, wenn Sie die Batterien in den PointWrite Stift einlegen. Lieferumfang... -
Seite 4: Pointwrite Am Projektor Anbringen

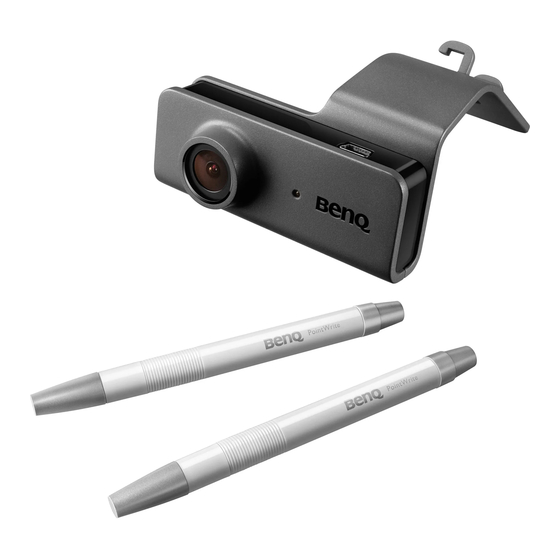

PointWrite am Projektor anbringen Bringen Sie PointWrite wie auf der Abbildung gezeigt am Projektor an und ziehen Sie die Schraube an, um PointWrite zu befestigen. Bringen Sie PointWrite wie abgebildet am Projektor an. Ziehen Sie Schraube an, um PointWrite zu befestigen. -
Seite 5: Verbindung Von Pointwrite Mit Einem Pc
Verbindung von PointWrite mit einem PC Verwenden Sie das USB-Kabel , um PointWrite mit einem PC zu verbinden. Schließen Sie das USB mini-B Ende an PointWrite an und das USB Typ-A Ende an den PC. Stiftaktion Der PointWrite Stift bietet die folgenden 4 Aktionen: Klick: Ein Symbol oder ein Menü... -
Seite 6: Treiberinstallation
Treiberinstallation Legen Sie die PointWrite CD in Ihr CD/DVD-ROM Laufwerk ein. Der Installationsassistent wird automatisch gestartet. Folgen Sie den Anweisungen auf dem Bildschirm. Wenn der Assistent nicht automatisch ausgeführt wird, doppelklicken Sie im CD/DVD-ROM Verzeichnis auf „setup.exe“. Der Installationsassistent wird daraufhin angezeigt. - Seite 7 , wird das PointWrite Symbol in der Symbolablage angezeigt. • Klicken Sie auf das PointWrite Symbol in der Symbolablage. Ein Popup-Menü wird angezeigt. Wenn Sie PointWrite das erste Mal verwenden, wird das Konfigurationsfenster auf dem Desktop angezeigt, in dem Sie PointWrite konfigurieren können.
-
Seite 8: Konfigurationseinstellung
Konfigurationseinstellung Die PointWrite Konfiguration Sie müssen PointWrite richtig konfigurieren, um PointWrite verwenden zu können. Das Konfigurationseinstellungsfenster wird Ihnen bei der richtigen Einrichtung von PointWrite behilflich sein. PointWrite Konfiguration: Wählen Sie die Art der Einstellung für Ihren Projektor aus. PointWrite Sprache: Die Standardsprache ist mit der Sprache Ihres Betriebssystems identisch. -
Seite 9: Ausrichtungsansicht
Ausrichtungsansicht: Wenn Sie auf „Ausrichtungsansicht“ klicken, wird das Bild im Ausrichtungsfenster angezeigt (schwarzes Fenster in der Mitte). Wenn sich das Bild nicht in der Mitte befindet, wird die Kalibrierung fehlschlagen. Bitte stellen Sie sicher, dass das PointWrite Modul richtig am Projektor angebracht ist. Konfigurationseinstellung... -
Seite 10: Pointwrite Kalibrierung
PointWrite Kalibrierung PointWrite bietet zwei Kalibrierungsmethoden: Auto Kalibrierung und Manuelle Kalibrierung. Auto Kalibrierung : klicken Sie auf , um mit der automatischen Kalibrierung zu beginnen. Wenn Sie diese Methode auswählen, wird ein weißes Bild auf dem Bildschirm angezeigt und das Musterbild dargestellt. - Seite 11 Klicken Sie auf , um das Kalibrierungsfenster auf den Bildschirm zu projizieren. Verwenden Sie den PointWrite Stift, um sofort in die Mitte des Kalibrierungs- Cursors zu klicken, wenn er angezeigt wird. Anschließend wird der nächste Cursor angezeigt. Wiederholen Sie diesen Vorgang, bis der letzte Kalibrierungs- Cursor verschwindet.
-
Seite 12: Pointwrite Ausführen
Desktop wird PointWrite gestartet und das PointWrite Symbol in der Symbolablage erstellt. Wenn Sie mit rechts auf das PointWrite Symbol in der Symbolablage klicken, wird ein Pop-Up Menü angezeigt. Konfiguration: Wählen Sie dies, wenn Sie die Installationsposition des Projektors ändern möchten. -
Seite 13: Technische Datens
Lagerungstemperatur -20°C ~ 60°C Betriebstemperatur 5°C ~ 40°C Abmessungen 71 mm x 29 mm x 15,5 mm Gewicht 32 g Kompatible Modelle Ausgewählte BenQ Short-Throw Modelle PointWrite Stift Stromversorgung AAA Batterie*2 Länge 176 mm Durchmesser 15 mm Gewicht 35 g Kleur Weiß...
