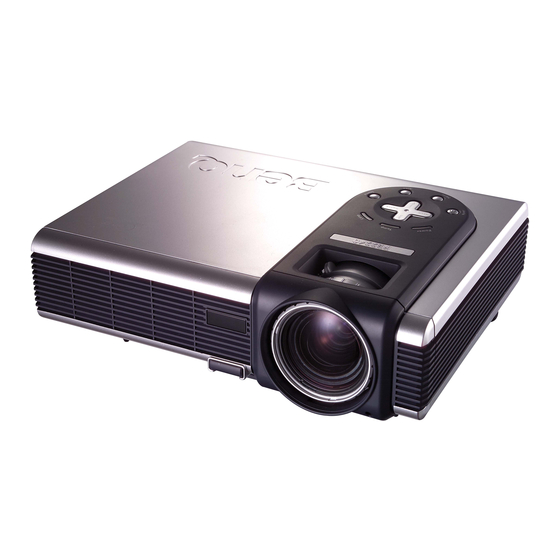

- Seite 1 PB2140 / PB2240 Digitalprojektor Mobile Serie Benutzerhandbuch Willkommen...
-
Seite 2: Haftungseinschränkung
Systemen) und bezieht übersetzte Versionen mit ein. Haftungseinschränkung Die BenQ Corporation lehnt jegliche Haftungs- bzw. Garantieansprüche ab, die sich auf den Inhalt dieses Handbuchs beziehen, auch wenn es um Lieferbarkeit oder Tauglichkeit für einen bestimmten Zweck geht. Insbesondere nutzungsbezogene Ansprüche werden abgelehnt. Des Weiteren behält sich die BenQ Corporation inhaltliche Änderungen ohne weitere Benachrichtigung vor. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitshinweise ........ 1 Einführung ............. 4 Leistungsmerkmale .............. 4 Lieferumfang ................ 5 Optionales Zubehör ..................6 Außenansicht des Projektors ..........6 Vorder-/Oberseite ..................6 Rückseite ......................6 Unterseite ......................6 Tasten und Funktionen ............7 Äußeres Bedienfeld ..................7 Beschreibung der Fernbedienung ..............8 Reichweite der Fernbedienung ..............9 Einlegen und Austauschen der Batterie ............9 Anschlüsse ............ - Seite 4 1. Menü „Picture“ (Bild) ................23 2. Menü „Pro-Picture“ (Pro-Bild) .............. 25 3. Menü „Setting“ (Einstellung) ..............26 4. Menü „Advance“ (Erweitert) ..............27 5. Menü „Information“ (Informationen) ........... 28 Wartung..............29 Reinigen des Objektivs ................29 Reinigen des Projektorgehäuses ..............29 Außerbetriebnahme des Projektors ............
-
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der BenQ-Projektor wurde entwickelt und getestet, um die neuesten Standards für die Sicherheit von IT-Geräten zu erfüllen. Um die Sicherheit dieses Produkts zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. -
Seite 6: Sicherheitshinweise
Projektor auch an der 3. Der Projektor muss unbedingt vom Decke montiert werden kann. Die Netz getrennt werden, bevor das Deckenmontage muss fachgerecht unter Lampenelement oder andere Verwendung des speziellen elektronische Bauteile entfernt Deckenmontagesatzes von BenQ erfolgen. werden. Wichtige Sicherheitshinweise... - Seite 7 Wenn Flüssigkeiten in das Innere des Projektors gelangen, kann es zu einer Fehlfunktion des Geräts kommen. Wenn dennoch Flüssigkeit in den Projektor eindringt, trennen Sie das Netzkabel von der Steckdose und setzen Sie sich wegen einer Wartung mit BenQ in Verbindung. Wichtige Sicherheitshinweise...
-
Seite 8: Einführung
Einführung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale: • Kompaktes, tragbares Gerät • Manuell einstellbares Zoomobjektiv höchster Qualität • Beste Bildqualität durch automatische Einstellung mit einem Tastendruck •... -
Seite 9: Lieferumfang
Lieferumfang Der Projektor wird mit den für den Anschluss an einen PC und an Videogeräte benötigten Kabeln geliefert. Packen Sie den Inhalt vorsichtig aus, und vergewissern Sie sich, dass alle unten abgebildeten Elemente vorhanden sind. Wenn von diesen Elementen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. -
Seite 10: Optionales Zubehör
Optionales Zubehör Macintosh-Adapter Wireless Pro 200-W-Lampenmodul Presentation Plus Deckenmontagesatz Component-Videokabel Außenansicht des Projektors Vorder-/Oberseite Externes Bedienfeld (Weitere Informationen finden Sie auf Seite 7.) Fokusring und Aussparung für Zoomring Kensington-Schloss Projektorobjektiv Netzkabeleingang Einstelltaste für Vorderer IR-Fernbedienungssensor Belüftungsgitter vorderen Fuß Rückseite Videoanschluss Hinterer IR-Fernbedienungssensor S-Video-Buchse USB-Anschluss... -
Seite 11: Tasten Und Funktionen
Tasten und Funktionen Äußeres Bedienfeld Power (Weitere Informationen finden Auto (Automatisch – weitere Informationen finden Sie auf Sie auf den Seiten Seite 19.) Ein- und Ausschalten des Projektors Ermittelt automatisch die besten Menü Bildeinstellungen für das dargestellte Aufrufen, Speichern und Beenden des Bild. -
Seite 12: Beschreibung Der Fernbedienung
Beschreibung der Fernbedienung Stromversorgung Page Up / Down (Bild-Auf / Bild-Ab) Standbild 5Nach oben Auto (Automatisch) 3 Nach links / Nach rechts 4 Source (Quelle) Menu (Menü) 6 Nach unten Blank (Ausblenden) Auto AUTO (Automatisch) PRESET Schrägposition Funktion Beschreibung Ein- und Ausschalten des Projektors Weitere Informationen Ein/Aus finden Sie auf den Seiten Durch Drücken der Taste Standbild wird der Standbildmodus... -
Seite 13: Reichweite Der Fernbedienung
SOURCE Wählt nacheinander die Eingangssignale RGB, Component-Video, S-Video und Video aus. Weitere Informationen finden Sie auf Seite 19. BLANK Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste BLANK (Ausblenden) das Projektionsbild ausblenden. Um das Bild wieder einzublenden, drücken Sie die Taste BLANK (Ausblenden) erneut. -
Seite 14: Anschlüsse
Anschlüsse Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Anschließen an ein Notebook oder einen Desktop-Computer VGA-Kabel... -
Seite 15: Anschließen Von Geräten An Den Component-Video-Eingang
Anschließen von Geräten an den Component- Video-Eingang Component-Videokabel (optionales Zubehör) YPbPr AV-Geräte Der Projektor kann verschiedene hochauflösende Fernsehanzeigemodi darstellen. Zu diesen Quellen gehören: • Digitaler VHS-Player (D-VHS) • DVD-Player • HDTV-Empfangsgerät über Satellit • Digitale TV-Tuner Die meisten dieser Quellen verfügen über einen analogen Component-Videoausgang, einen Standard-VGA-Ausgang oder ein YP -Format (Standard). - Seite 16 Videogeräte Videokabel Audiokabel Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, überprüfen Sie, ob die Videoquelle eingeschaltet ist und ordnungsgemäß funktioniert. Überprüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden. Anschlüsse...
-
Seite 17: Installation
Installation Auswählen der Projektionsposition Der Projektor ist für den Betrieb in den hier gezeigten vier Projektionspositionen konzipiert: Floor front (Boden vorn), Ceiling front (Decke vorn), Floor rear (Boden hinten) und Ceiling rear (Decke hinten). Welche Projektionsposition Sie verwenden, wird durch die Raumaufteilung und Ihre persönliche Bevorzugung bestimmt. -
Seite 18: Einstellen Der Höhe
Einstellen der Höhe Der Projektor ist mit einem Schnellspann-Einstellfuß und zwei hinteren Einstellfüßen ausgerüstet. Mithilfe dieser Einstellfüße können Sie die Bildhöhe und den Projektionswinkel verändern. So stellen Sie den Projektor ein: Heben Sie den Projektor an, und drücken Sie auf die Einstelltaste, um den Fuß... - Seite 19 Bildgrößentabelle (Bildformat 4:3) Abstand zur Diagonale Abstand zur Diagonale Leinwand Minimaler Maximaler Leinwand Minimaler Maximaler Zoom Zoom Zoom Zoom Fuß Zoll Fuß Zoll Fuß Zoll Meter Meter Meter 2,49 29,9 3,05 36,6 0,62 62,2 0,76 76,2 3,73 44,8 4,57 54,9 0,93 93,3 1,14...
-
Seite 20: Betrieb
Dauerlicht an, dass das Gerät eingeschaltet ist. Der Einschaltvorgang nach der Betätigung der Taste Power dauert etwa 30 Sekunden. Gegen Ende des Einschaltvorgangs wird ein BenQ-Logo angezeigt. Anschließend sucht der Projektor nach Eingangssignalen. Ohne Berücksichtigung der gewählten Eingangsquelle wird im rechten unteren Bildbereich „Acquiring Signal“... -
Seite 21: Ausschalten
Ausschalten Drücken Sie die Taste Power. Es wird eine Warnmeldung eingeblendet. Drücken Sie die Taste Power ein zweites Mal, um den Projektor auszuschalten. Die Stromanzeige Power blinkt orange, und die Lampe wird ausgeschaltet, während die Ventilatoren noch etwa 90 Sekunden weiterlaufen, um den Projektor abzukühlen. -
Seite 22: Digitale Schrägprojektions-Korrektur
Digitale Schrägprojektions-Korrektur Eine Schrägprojektion liegt vor, wenn das projizierte Bild entweder am oberen oder unteren Rand deutlich breiter ist. Sie tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist. Um sie zu korrigieren, können Sie folgendermaßen vorgehen. 1. Stellen Sie die Höhe des Projektors ein. -
Seite 23: Quellenauswahl
Quellenauswahl Um nacheinander die Eingangsquellen auszuwählen, drücken Sie am Bedienfeld des Projektors oder auf der Fernbedienung die Taste Source (Quelle). Die ausgewählte Quelle wird ca. drei Sekunden lang im rechten unteren Bildbereich angezeigt. Automatische Einstellung In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. -
Seite 24: Ausblenden
Ausblenden Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste BLANK (Ausblenden) das Projektionsbild ausblenden. Um das Bild wieder einzublenden, drücken Sie die Taste BLANK (Ausblenden) erneut. Wenn das Projektionsbild ausblendet ist, wird im rechten unteren Bildbereich das Wort „BLANK“... -
Seite 25: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach gewähltem Signaltyp unterschiedlich sind. Verfügbare Funktionen bei den unterschiedlichen Eingangssignaltypen... Video / S-Video / Untermenü Component-Video Standardmodus Standardmodus Schrägposition Schrägposition Helligkeit Helligkeit Kontrast Picture (Bild) Kontrast Farbe Farbton Auto-Gr Bildformat Auto-Gr H-Lage Bildformat V-Lage... -
Seite 26: Verwenden Der Menüs
Verwenden der Menüs Der Projektor ist mit OSD-Menüs ausgestattet, mit deren Hilfe Sie verschiedene Anpassungen und Einstellungen vornehmen können. Es stehen zehn verschiedene Menüsprachen zur Auswahl. (Nähere Informationen finden Sie auf Seite 27.) Im folgenden Beispiel wird die Anpassung der Schrägposition beschrieben. Drücken Sie die Taste MENU (Menü), Stellen Sie die Werte für um das OSD-Menü... -
Seite 27: Menü „Picture" (Bild)
1. Menü „Picture“ (Bild) FUNKTION BESCHREIBUNG Mithilfe der Voreinstellungsmodi können Sie die Einrichtung des Projektorbilds für Ihren Eingangssignaltyp optimieren. PC-Eingangssignal Presentation Mode (Präsentationsmodus): Dieser Modus wurde für Präsentationen entwickelt. Die Helligkeit wird verstärkt. Vivid Mode (Lebendiger Modus): Dieser Modus ist perfekt für Spiele geeignet. - Seite 28 Stellt den Unterschied zwischen hellen und dunklen Bereichen im Bild ein. Je höher der Wert, desto größer ist der Kontrast. Kontrast Erhöht oder verringert die Farbintensität des Bildes. Farbe Diese Funktion ist nicht verfügbar, wenn ein PC-Eingangssignal ausgewählt ist. Stellt den Farbton des Bildes ein. Je höher der Wert, desto intensiver ist die Rottönung des Bildes.
-
Seite 29: Menü „Pro-Picture" (Pro-Bild)
2. Menü „Pro-Picture“ (Pro-Bild) FUNKTION BESCHREIBUNG Passt die Bildgröße optimal an die Leinwand an. Auto-Gr 1. On (Ein) 2. Off (Aus) Es stehen zwei Bildformate zur Auswahl. Bildformat 1. 4 : 3 (Standard) 2. 16 : 9 (Breitbild) Passt die horizontale Position des projizierten Bildes an. -
Seite 30: Menü „Setting" (Einstellung)
3. Menü „Setting“ (Einstellung) FUNKTION BESCHREIBUNG Ton Aus Regelt die Lautstärke. Lautstärke Legt fest, für wie lange das OSD-Menü nach der letzten OSD-Zeit Tastenbetätigung aktiviert bleibt. Die möglichen Einstellungen reichen von 5 bis 60 Sekunden. Setzt alle Einstellungen auf die werkseitig eingestellten Werte zurück. Reset Für die Farbtemperatur* stehen drei Einstellungen zur Auswahl. -
Seite 31: Menü „Advance" (Erweitert)
4. Menü „Advance“ (Erweitert) FUNKTION BESCHREIBUNG Der Projektor kann unter der Decke eines Raumes oder hinter einer Leinwand installiert werden, mit einem oder mehreren Spiegeln. Erwerben Sie bei Ihrem Händler den entsprechenden Deckenmontagesatz (optionales Zubehör), der für die Montage des Projektors an der Decke erforderlich ist. -
Seite 32: Menü „Information" (Informationen)
Koreanisch. Ermöglicht dem Benutzer die Auswahl eines Startbilds, das während der Benutzer- Einschaltphase des Projektors angezeigt wird. Es stehen drei Modi zur Auswahl: „Default“ (Standard, BenQ-Logo), schwarzes Bild und blaues Logo Bild. 5. Menü „Information“ (Informationen) In diesem Menü wird der aktuelle Betriebsstatus des Projektors angezeigt. -
Seite 33: Wartung
Wartung Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig dafür sorgen, das Objektiv sauber zu halten. Mit Ausnahme der Lampe dürfen keine Komponenten des Projektors demontiert werden. Wenden Sie sich an Ihren Händler, falls andere Teile ausgetauscht werden müssen. Reinigen des Objektivs Reinigen Sie die Objektivlinse von Staub oder anderen Verschmutzungen. -
Seite 34: Lampeninformationen
Lampeninformationen Warnmeldungen Wenn die Lampen-Signalleuchte rot aufleuchtet oder die Meldung angezeigt wird, dass die Lampe ausgetauscht werden sollte, wechseln Sie die Lampe aus, oder wenden Sie sich an Ihren Fachhändler. Eine alte Lampe kann zu einer Fehlfunktion des Projektors oder zum Zerbrechen der Lampe führen. - Seite 35 Diese Lampe enthält Quecksilber. Entsorgen Sie diese Lampe gemäß den örtlichen Vorschriften für Problemabfall. Schritt 1. Schalten Sie den Projektor aus, und trennen Sie das Netzkabel von der Steckdose. Schritt 2. Drehen Sie den Projektor um. Lösen Sie die Schrauben, und entfernen Sie die Lampenabdeckung.
-
Seite 36: Temperaturinformationen
b. Drücken Sie am Projektor oder auf der Fernbedienung die Taste Auto (Automatisch), um den Lampentimer aufzurufen. Es wird eine Einstellungsmeldung angezeigt. c. Drücken Sie oder , um die Lampenbetriebsstunden zurückzusetzen, und drücken Sie dann die Taste Auto (Automatisch), um das Menü zu verlassen. Temperaturinformationen Wenn die Temperatur-Signalleuchte leuchtet, ist eines der folgenden Probleme aufgetreten: Die Temperatur im Projektorinnern ist zu hoch. -
Seite 37: Temperaturanzeigen
Der Projektor ist im normalen Betriebszustand. Lampenanzeigen Eine Warnung, dass die Lampe mehr als 2000 / 3000 (Sparmodus) Betriebsstunden aufweist. Ersetzen Sie sofort die Projektionslampe. Die Lampe ist nicht ordnungsgemäß eingesetzt, oder sie ist beschädigt. Wenden Sie sich an Ihren Händler. Temperaturanzeigen Der Projektor wurde automatisch ausgeschaltet. -
Seite 38: Serviceinformationen
Component-Videokabel ........50.J2401.001 Bestellen von Ersatzteilen und Abrufen von Informationen Wenn Sie Informationen und Hilfe für Produkte, Informationen zum Service benötigen oder Zubehör bestellen möchten, besuchen Sie die Website von BenQ Corporation unter http://www.BenQ.com. Wartung... -
Seite 39: Fehleranalyse
Fehleranalyse DER PROJEKTOR LÄSST SICH NICHT EINSCHALTEN. Ursache Lösung Stecken Sie das Netzkabel in den Netzeinbaustecker am Projektor und in die Über das Netzkabel wird kein Strom Steckdose. Falls die Steckdose über einen zugeführt. Schalter verfügt, überprüfen Sie, ob sie eingeschaltet ist. -
Seite 40: Technische Daten
Daten des Projektors Alle Daten können ohne Ankündigung geändert werden. Allgemeines Produktbezeichnung: Digitalprojektor Modell PB2240 1024 x 768 XGA PB2140 800 x 600 SVGA Optische Daten Anzeigesystem 1-CHIP DMD F-Wert des Objektivs PB2240 F=2,4 bis 2,6; f= 24,0 bis 29,1 mm PB2240 F=2,4 bis 2,6;... -
Seite 41: Timing-Tabelle
Timing-Tabelle Unterstütztes Timing für PC-Eingang Horizontal- Vertikal- Pixel- Auflösung frequenz frequenz frequenz Modus (kHz) (Hz) (MHz) 720 x 400 37,927 85,039 35,500 720 x 400_85 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 640 x 480 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000... -
Seite 42: Abmessungen
Abmessungen 81.8 86.8 Einheit: mm Abmessungen... -
Seite 43: Garantie
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den... -
Seite 44: Richtlinienerklärungen
Richtlinienerklärungen FCC-Erklärung KLASSE B: Dieses Gerät erzeugt elektromagnetische Strahlung und kann, falls es nicht entsprechend dieser Anleitung installiert und eingesetzt wird, Störungen beim Funk- und Fernsehempfang verursachen. Es kann jedoch nicht ganz ausgeschlossen werden, dass in Einzelfällen dennoch Störungen auftreten. Ob das Gerät den Radio- oder Fernsehempfang stört, kann durch Ein- und Ausschalten des Geräts festgestellt werden.
