Einstellung der Betriebsprogramme

Bei allen Betriebsprogrammen ist die Frostschutzüberwachung der
Anlagenkomponenten aktiv (siehe Frostschutzfunktion).
Über das Menü können folgende Betriebsprogramme eingestellt
werden:
■ Bei Heiz-/Kühlkreisen:
„Heizen und Warmwasser" oder „Heizen, Kühlen und Warmwas-
ser"
■ Beim separaten Kühlkreis:
9
„Kühlung"
■ „Nur Warmwasser", separate Einstellung für jeden Heizkreis
Hinweis
Falls die Wärmepumpe nur für die Trinkwassererwärmung einge-
schaltet werden soll (z. B. im Sommer), muss für alle Heizkreise
das Betriebsprogramm „Nur Warmwasser" gewählt werden.
■ „Abschaltbetrieb"
Nur Frostschutz

Frostschutzfunktion

■ Falls die Außentemperatur +1 °C unterschreitet, wird die Frost-
schutzfunktion eingeschaltet.
Bei Frostschutz wird die Heizkreispumpe eingeschaltet und die
Vorlauftemperatur im Sekundärkreis auf einer unteren Temperatur
von ca. 20 °C gehalten.
Einstellung von Heiz- und Kühlkennlinien (Neigung und Niveau)
Die Vitotronic 200 regelt witterungsgeführt die Vorlauftemperaturen
für die Heiz-/Kühlkreise:
■ Vorlauftemperatur Anlage oder Vorlauftemperatur Heizkreis ohne
Mischer A1/HK1
■ Vorlauftemperatur Heizkreis mit Mischer M2/HK2:
Ansteuerung des Mischer-Motors über KM-BUS
■ Vorlauftemperatur bei Kühlung über Heiz-/Kühlkreis. Der separate
Kühlkreis wird raumtemperaturgeführt geregelt.
Die zum Erreichen einer bestimmten Raumtemperatur erforderliche
Vorlauftemperatur hängt ab von der Heizungsanlage und von der
Wärmedämmung des zu beheizenden oder zu kühlenden Gebäu-
des.
Mit der Einstellung der Heiz- oder Kühlkennlinien werden die Vor-
lauftemperaturen an diese Bedingungen angepasst.
VIESMANN
118
(Fortsetzung)
Die Betriebsprogramme können auch extern umgeschaltet werden,
z. B. über Vitocom 100.
Der Speicher-Wassererwärmer wird auf ca. 20 °C erwärmt.
■ Falls die Außentemperatur +3 °C überschreitet, wird die Frost-
schutzfunktion ausgeschaltet.
■ Heizkennlinien:
Die Vorlauftemperatur des Sekundärkreises ist durch den Tempe-
raturwächter und durch die an der Wärmepumpenregelung einge-
stellte Maximaltemperatur nach oben begrenzt.

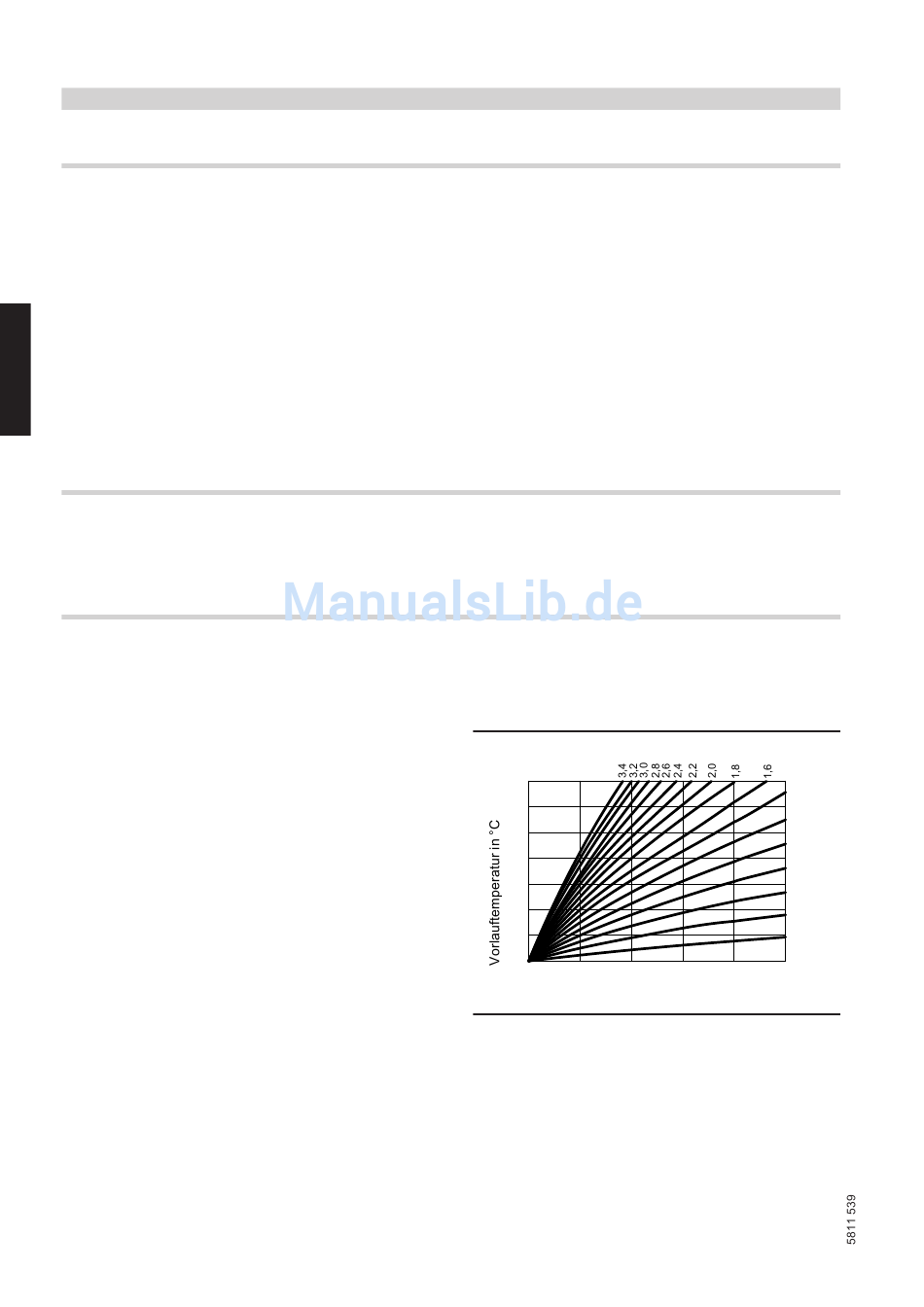

Neigung Heizkennlinie
90
80
70
60
50
40
30
20
20 10 0
Außentemperatur in °C
1,4
1,2
1,0
0,8
0,6
0,4
0,2
-10 -20 -30
