Montage- und
Serviceanleitung
für die Fachkraft

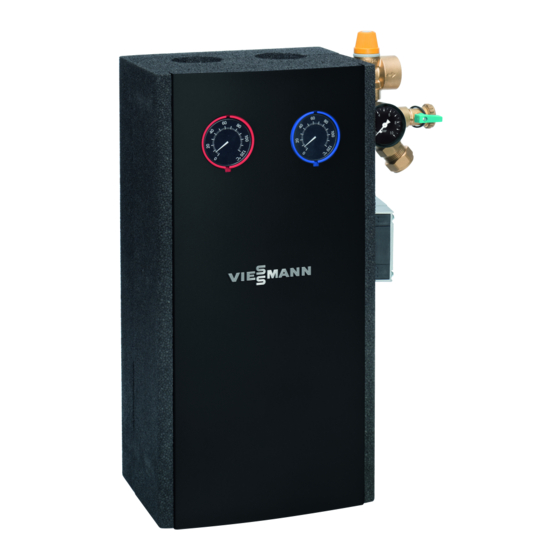

Solar-Divicon und Solar-Pumpenstrang
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
Ausführungen
Solarregelung
Ohne
Solar-Divicon
PS10
x
PS20
x
Solar-Pumpenstrang
P10
x
P20
x
5683 090
11/2013
Vitosolic 100,
Solarrege-
Typ SD1
lungsmodul,
Typ SM1
x
—
—
—
VIESMANN
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Umwälzpumpe
Stufig
x
—
—
—
Hocheffizient,
mit PWM-An-
steuerung
x
—
x
—
x
x
x
x
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Solar-Divicon
Inhaltszusammenfassung für Viessmann Solar-Divicon
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Solar-Divicon und Solar-Pumpenstrang Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Die Instandsetzung von Bauteilen mit Hinweis sicherheitstechnischer Funktion gefähr- Angaben mit dem Wort Hinweis enthal- det den sicheren Betrieb der Anlage.
- Seite 2 Durchflussanzeige, siehe triebnahme und während des Betriebs Seite 4) ■ Kugelhahn mit integrierter Rück- ■ Je nach Ausführung Solarregelung schlagklappe in Vorlauf- und Rück- laufleitung A Solar-Divicon F Absperrventile B Solar-Pumpenstrang G Rückschlagventile C Thermometer H Absperrhahn D Sicherheitsgruppe K Entleerungshahn E Umwälzpumpe...
- Seite 3 Bestandteile (Fortsetzung) M Luftabscheider RL Rücklauf N Befüllhahn VL Vorlauf O Anschluss für Ausdehnungsgefäß Funktion der Absperr- und Rückschlagventile Links Vorlaufstrang Rechts: Rücklaufstrang Betriebsstellung Senkrechte Stellung Befüllung/Entleerung 45° 45° Drehung nach rechts um 45° Geschlossen 90° 90° Drehung nach rechts um 90°...
- Seite 4 Bestandteile (Fortsetzung) Absperrhahn und Durchflussanzeige Durchflussmenge an der Oberkante des Schwebekörpers ablesen l/min A Absperrhahn (Stellschraube) 1 Spülen 2 Entleeren 3 Regulierung der Durchfluss- menge 4 Betriebsstellung (in der Abbil- dung dargestellt) B Durchflussanzeige...
- Seite 5 Bestandteile (Fortsetzung) Luftabscheider A Entlüfter B Anschluss für Schlauch...
- Seite 6 Montage- und Installationshinweise Abmessungen Solar-Divicon...
-
Seite 7: Montage Der Klemmringverschraubungen
Montage- und Installationshinweise (Fortsetzung) Solar-Pumpenstrang Montage der Klemmringverschraubungen ■ Alle Rohrenden müssen rechtwinklig ■ Überwurfmutter erst von Hand anzie- und entgratet sein. hen, dann mit Gabelschlüssel um eine ■ Stützhülsen in Rohrleitungen einle- ¾-Drehung festziehen. gen. ■ An Klemmringverschraubungen ■ Überwurfmutter und Klemmring auf keine ausgeglühten Kupferrohre ein- Rohre aufschieben und Gewinde- setzen. -
Seite 8: Solar-Divicon Anbauen
Stagnationskühlkörpers ■ Dichtflächen vor dem Zusammenbau im Vorlauf ist ein Anschluss-T-Stück auf Sauberkeit und Beschädigung prü- erhältlich. fen. ■ Falls das Ausdehnungsgefäß höher ■ Die Ausblaseleitung muss in einen als die Solar-Divicon montiert ist, eine offenen Behälter münden. Wärmedämmschleife einbauen. - Seite 9 Solar-Divicon anbauen (Fortsetzung) Hinweise zu den Arbeitsschritten beachten. Ø10...
-
Seite 10: Elektrische Anschlüsse
Solarregelung an der Umwälzpumpe seitlich eingehangen werden. Hinweis zu Arbeitsschritt 3: Zur einfacheren Montage Vorlauf- und Rücklaufstrang entnehmen. Bei Solar-Divicon, Typ PS20 vor der Ent- nahme die Sicherungsfeder entfernen. Hinweis zu Arbeitsschritt 9: Varianten: ■ Montage mit Kupferrohr In Rohrleitungen des Solarkreises Stützhülse einlegen und mit Anschlüs-... -
Seite 11: Solar-Pumpenstrang Anbauen
Solar-Pumpenstrang anbauen Abstände siehe Seite 8 beachten. Hinweise zu den Arbeitsschritten beachten. Ø10... -
Seite 12: Umwälzpumpe Austauschen
Hinweis zu Arbeitsschritt 6: Zur einfacheren Montage Rücklauf- Varianten: strang entnehmen. ■ Montage mit Kupferrohr Bei Solar-Divicon, Typ P20 vor der Ent- In Rohrleitungen des Solarkreises nahme die Sicherungsfeder entfernen. Stützhülse einlegen und mit Anschlüs- sen der Armaturen verschrauben. ■ Montage mit Edelstahl-Solarleitung Im Wellental gratfrei ablängen, Wel-... - Seite 13 Umwälzpumpe austauschen (Fortsetzung) 3. Entleerungshahn K öffnen und Wärmeträgermedium ablassen. 4. Umwälzpumpe austauschen.
- Seite 14 Pumpenkennlinien 3-stufige Umwälzpumpe Fördermenge in m³/h 16,7 33,2 41,7 Fördermenge in l/min A Widerstandskennlinie C Förderhöhe Leistungsstufe II B Förderhöhe Leistungsstufe I D Förderhöhe Leistungsstufe III...
- Seite 15 Pumpenkennlinien (Fortsetzung) Hocheffizienz-Umwälzpumpe mit PWM-Ansteuerung Typ PS10 und P10 Fördermenge in m³/h 16,7 33,2 Fördermenge in l/min A Widerstandskennlinie B Max. Förderhöhe...
- Seite 16 Pumpenkennlinien (Fortsetzung) Hocheffizienz-Umwälzpumpe mit PWM-Ansteuerung Typ PS20 und P20 Fördermenge in m³/h 16,7 33,2 41,7 Fördermenge in l/min A Widerstandskennlinie B Max. Förderhöhe...
-
Seite 17: Led An Der Hocheffizienz-Umwälzpumpe
LED an der Hocheffizienz-Umwälzpumpe Bedeutung Ursache Behebung Leuchtet grün Umwälzpumpe in — — Betrieb Blinkt in kurzen Ab- Umwälzpumpe in — — ständen grün Standby Störungsanzeigen ■ Blinkt abwech- Umwälzpumpe ist ■ Unterspannung Spannungsversor- selnd rot und grün betriebsbereit, (< 160 V~) gung prüfen aber läuft nicht. -
Seite 18: Technische Angaben
1 bis 13 1 bis 13 5 bis 35 Sicherheitsventil (solar) Max. Betriebstemperatur °C Max. Betriebsdruck Anschlüsse (Klemmringver- schraubung/Doppel-O-Ring) ■ Solarkreis ■ Ausdehnungsgefäß Einzelteilliste Solar-Divicon, Typ PS10 Ohne Solarregelung Pos. Einzelteil Best.-Nr. 0001 Wärmedämmschale 7839562 0002 Satz Dichtungen 7839569 0003... - Seite 19 Einzelteilliste Solar-Divicon, Typ PS10 (Fortsetzung) Pos. Einzelteil Best.-Nr. 0015 Griff Kugelhahn, DN 15 7839641 0016 Halteclip (5 Stück) 7839579 0017 Anschluss-T-Stück Vorlauf 7839598 0018 Klemmringverschraubung (5 Stück) 7839577 0019 Kugelhahn Vorlauf, DN 15 7839568 0020 Manometer 7839834 0021 Montage- und Serviceanleitung...
- Seite 20 Einzelteilliste Solar-Divicon, Typ PS10 (Fortsetzung) 0017 0018 0006 0019 0007 0015 0013 0012 0014 0008 0009 0016 0011 0020 0005 0003 0001 0001 0010 0021 0002 0004 0022...
- Seite 21 Einzelteilliste Solar-Divicon, Typ PS10 Mit Solarregelungsmodul, Typ SM1 Pos. Einzelteil Best.-Nr. 0001 Wärmedämmschale 7839562 0002 Solarregelungsmodul, Typ SM1 7834025 0003 Typenschild 5671723 0004 Kugelhahn Vorlauf, DN 15 7839568 0005 Anschlussleitung Umwälzpumpe 230 V~ 7839564 0006 Befestigungselemente 7839576 0007 Schrauben 40 x 16 mm...
- Seite 22 Einzelteilliste Solar-Divicon, Typ PS10 (Fortsetzung) 0021 0022 0010 0004 0016 0012 0015 0017 0014 0018 0013 0024 0011 0006 0003 0001 0001 0019 0002 0007 0008 0026 0027 0009 0005 0025 0020 0023...
- Seite 23 Einzelteilliste Solar-Divicon, Typ PS10 Mit Vitosolic 100, Typ SD1 Pos. Einzelteil Best.-Nr. 0001 Wärmedämmschale 7839562 0002 Vitosolic 100, Typ SD1 7839584 0003 Typenschild 5671725 0005 Kugelhahn Vorlauf, DN 15 7839568 0006 Befestigungselemente 7839576 0007 Befestigungselemente für Vitosolic 100 7839586 0008...
- Seite 24 Einzelteilliste Solar-Divicon, Typ PS10 (Fortsetzung) 0022 0021 0016 0005 0010 0015 0011 0018 0012 0017 0013 0023 0014 0028 0003 0019 0029 0002 0007 0006 0001 0001 0003 0008 0026 0027 0025 0009 0020 0024...
-
Seite 25: Einzelteilliste Solar-Pumpenstrang, Typ P10
Einzelteilliste Solar-Pumpenstrang, Typ P10 Pos. Einzelteil Best.-Nr. 0001 Wärmedämmschale 7839587 0002 Satz Dichtungen 7839569 0003 Typenschild 5671731 0004 Anschlussleitung Umwälzpumpe, 230 V~ 7839566 0005 Befestigungselemente 7839576 0006 Kugelhahn Rücklauf, DN 15 7839589 0007 Umwälzpumpe 7839621 0008 Durchflussanzeige 7839573 0009 Abdeckung 7839588 0010 Montageplatte... - Seite 26 Einzelteilliste Solar-Pumpenstrang, Typ P10 (Fortsetzung) 0006 0007 0012 0013 0008 0011 0014 0010 0005 0001 0001 0003 0016 0009 0004 0015 0002...
-
Seite 27: Einzelteilliste Solar-Divicon, Typ Ps20
Einzelteilliste Solar-Divicon, Typ PS20 Pos. Einzelteil Best.-Nr. 0001 Anschlussleitung Umwälzpumpe, 230 V~ 7839566 0002 Anschlussleitung Umwälzpumpe, PWM 7839567 0003 Kugelhahn Vorlauf, DN 25 7839582 0004 Satz Dichtungen 7839591 0005 Luftabscheider, DN 25 7839592 0006 Kugelhahn Rücklauf, DN 25 7839593 0007... - Seite 28 Einzelteilliste Solar-Divicon, Typ PS20 (Fortsetzung) 0017 0014 0018 0013 0003 0006 0019 0007 0016 0015 0008 0012 0004 0022 0005 0012 0010 0009 0020 0011 0021 0002 0001 Einzelteilliste Solar-Pumpenstrang, Typ P20 Pos. Einzelteil Best.-Nr. 0001 Anschlussleitung Umwälzpumpe, 230 V~...
-
Seite 29: Einzelteilliste Solar-Pumpenstrang, Typ P20
Einzelteilliste Solar-Pumpenstrang, Typ P20 (Fortsetzung) Pos. Einzelteil Best.-Nr. 0009 Abdeckung 7839588 0010 Kugelhahn Rücklauf, DN 25 7839800 0011 Montageplatte 7839801 0012 Thermometer blau 7839802 0013 Griff Kugelhahn, DN 25 7839804 0014 Halteclip (2 Stück) 7839580 0015 Montage- und Serviceanleitung 5683090 0016 Typenschild 5683253... -
Seite 32: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7511246 7511247 7511248 7511249 7511250 7511251 7511252 7511253 7514721 7514725 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
