Installationszubehör
Befüllstation
Best.-Nr. 7188 625
Zum Befüllen des Solarkreises.
Bestandteile:
■ Selbstansaugende Impellerpumpe (30 l/min).
■ Schmutzfilter (saugseitig).
7.11 Kühlung: Nur für Typen AWB-AC, AWT-AC

Feuchteanbauschalter 230 V

Best.-Nr. 7452 646
■ Zur Erfassung des Taupunkts.
■ Zur Vermeidung von Kondenswasserbildung.
Frostschutzwächter
Best.-Nr. 7179 164
Sicherheitsschalter zum Frostschutz.

3-Wege-Umschaltventil (R 1)

Best.-Nr. 7814 924
■ Mit elektrischem Anschluss.
■ Anschluss R 1 (Innengewinde).
■ Für Bypass-Schaltung des Heizwasser-Pufferspeichers im Kühlbe-
trieb.
■ 2 Stück erforderlich.

Anlegetemperatursensor

Best.-Nr. 7426 463
Zur Erfassung der Vorlauftemperatur des separaten Kühlkreises
oder des Heizkreises ohne Mischer, falls dieser als Kühlkreis ausge-
führt wird.
4 2
6 6
Wird mit einem Spannband befestigt.
VITOCAL
(Fortsetzung)
■ Schlauch 0,5 m lang (saugseitig).
■ Anschluss-Schlauch, 2,5 m lang (2 Stück).
■ Transportkiste (als Spülbehälter einsetzbar).

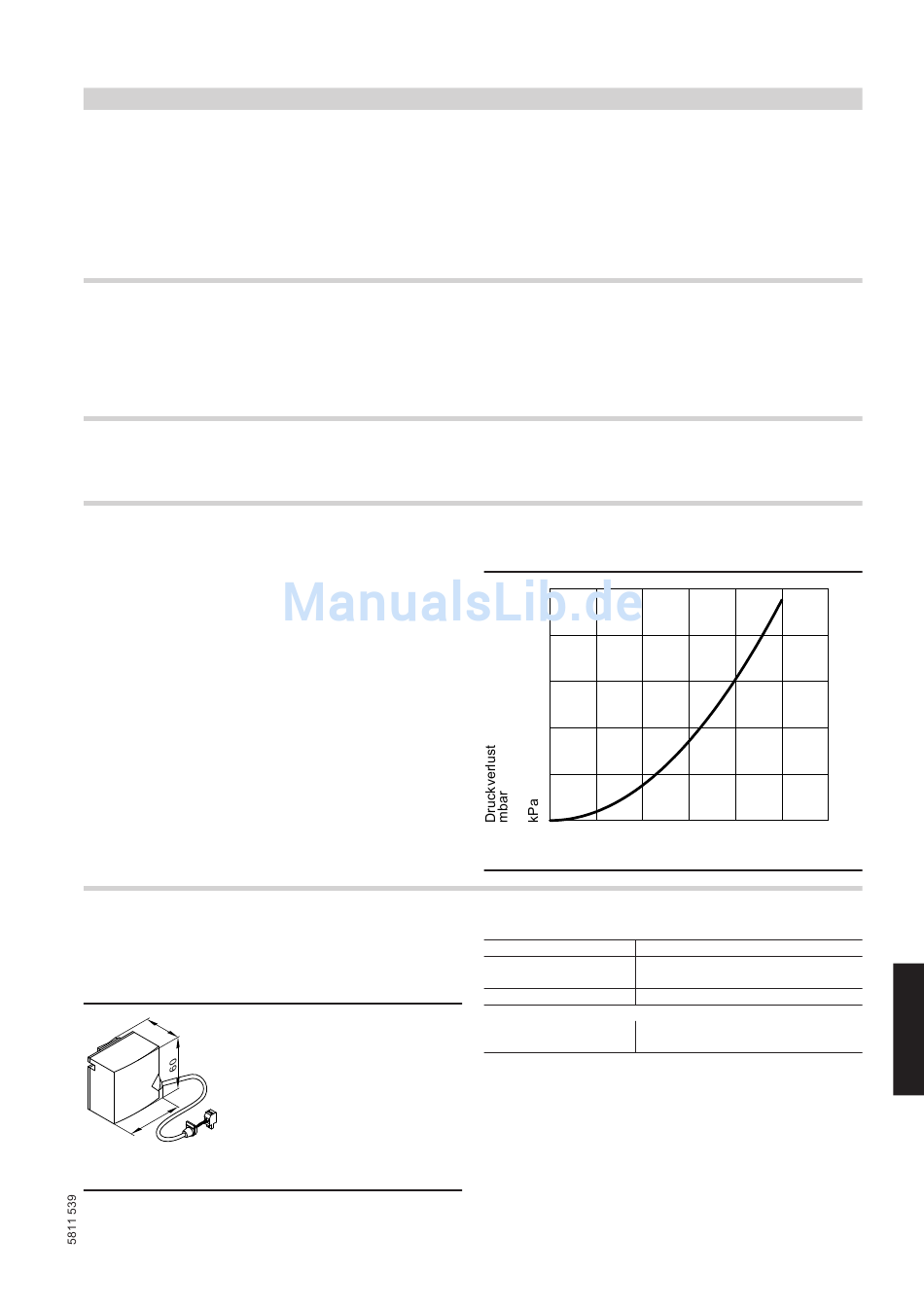

Druckverlustdiagramm
100 10
80 8
60 6
40 4
20 2
0 0
0 0,5 1
Volumenstrom in m³/h
Technische Daten
Leitungslänge 5,8 m, steckerfertig
Schutzart IP 32D gemäß EN 60529 durch Aufbau/
Einbau gewährleisten
Sensortyp Viessmann NTC 10 kΩ bei 25 °C
Zulässige Umgebungstemperatur
– Betrieb 0 bis +120 °C
– Lagerung und Transport –20 bis +70 °C
1,5 2 2,5 3
