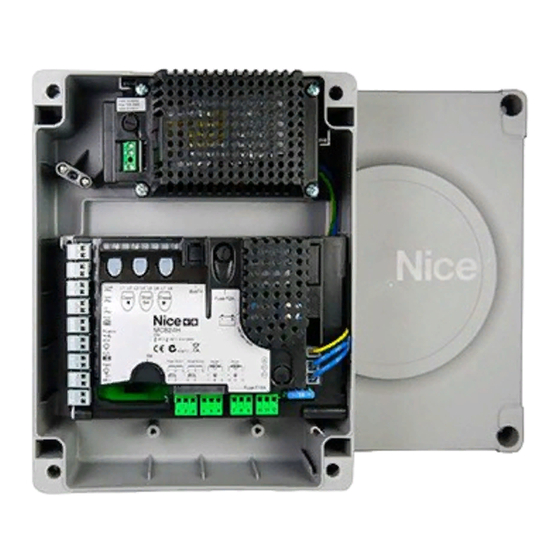

Nice MC824H Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MC824H:

Werbung

Quicklinks

Diese Anleitung herunterladen
MC824H
Programmierbare
Funktionen
bei Anwendung des Oview - Programmierers
STF MC824H – Rev01
Firmware: TF02
Run – 1

Werbung

loading

Verwandte Anleitungen für Nice MC824H

Inhaltszusammenfassung für Nice MC824H

  • Seite 1 MC824H Programmierbare Funktionen bei Anwendung des Oview - Programmierers STF MC824H – Rev01 Firmware: TF02 Run – 1...

  • Seite 2: Gemeinsame Funktionen

    GEMEINSAME FUNKTIONEN Name Dieser Parameter ermöglicht die Zuweisung an die Automatisierung eines anderen Namens als der ursprünglich, damit die Iden- tifikation erleichtert wird (z.B. “Tor Nordseite”). Es ist möglich, einen Namen mit höchstens 24 Zeichen einschließlich Leerzeichen, einzugeben. Gesamtheit Dieser Parameter kann mit einem Wert zwischen 0 und 63 eingestellt werden; der im Werk eingestellte Wert beträgt “0”. Die Gesamtheit ist eine Nummer, die jedem Getriebemotor, Empfänger oder einer anderen in einem Netz BusT4 potentiell anschließbaren Vorrichtung obligatorisch zugewiesen werden muss, um ihren “Zugehörigkeitsbereich”...

  • Seite 3: Funktionen Der Steuerung

    FUNKTIONEN DER STEUERUNG Installierung Suche bluebus Diese Funktion ermöglicht den Start des Erlernungsverfahrens der am Eingang Bluebus und am Eingang HALT der Steuerung einer Automatisierung angeschlossenen Vorrichtungen. Wichtig – Zur Aktivierung der Suche der Vorrichtungen muss die Taste “Ausführen” gedrückt werden. Motorenart Diese Funktion ermöglicht die Speicherung des angeschlossenen Motors in der Steuerung.
  • Seite 4 verwendet werden; dann den gewünschten Wert mit den Tasten p und q wählen, dann die Taste “OK” zur Speicherung drücken. • Verschiebung öffnen Diese in Encoder-Impulsen ausgedrückte Funktion ermöglicht die Programmierung der Öffnungsverschiebung (die Strecke, die der Flügel 2 zurücklegen muss, bevor die Öffnung des Flügels 1 beginnt). Zur Programmierung der Verschiebung muss der gewünschte Wert mit den Tasten p und q gewählt werden, dann durch Drücken der Taste “OK”...
  • Seite 5 ❏ schließt immer – Für diesen Modus bezieht man sich auf die “aktive” Funktion des Punkts “immer schließen”; ❏ speichert Schließen – Bei Aktivierung dieses Modus können nach einem Stromausfall und folgender Wiederherstel- lung des Stroms zwei Ergebnisse erhalten werden: a) Ausführung des automatischen Schließens bei Einhaltung der Zeit- spanne, die in der Funktion “Vorwarnzeit”...
  • Seite 6 Anlauf • aktiv Dieser Parameter lautet ON/OFF; der werkseitig eingestellte Wert beträgt “OFF”. Bei Einstellung dieser Funktion auf “ON” beginnt die Bewegung mit maximalen Kraft- und Geschwindigkeitswerten, um dem Motor während der Anfangsphase mehr Leistung zu geben. Am Ende der Anlaufphase geht die Bewegung mit einer abgestuften Beschleunigung weiter. Diese Funktion ist bei Anwesenheit hoher statischer Reibungen nützlich (zum Beispiel Schnee oder Eis), die die Automatisierung sperren.
  • Seite 7 riegelung und öffnen”. Parameterprogrammierung: den gewünschten Wert mit den Tasten p und q wählen, dann die Taste “OK” drücken. Tastensperre Dieser Parameter lautet ON/OFF; der werkseitig eingestellte Wert beträgt “OFF”. Die Funktion ermöglicht das Abschalten der Funktion der in der Steuerung vorliegenden Tasten. Parameterprogrammierung: den gewünschten Wert mit den Tasten p und q wählen, dann die Taste “OK”...
  • Seite 8 wird (“Konfiguration Steuerungen” > Maßes, das in der Funktion “Teilöffnung 1” pro- “öffnet teilweise” > Betriebsart ...) grammiert ist (Funktionen Steuerung > In - stallierung > Maße > Teilöffnung 1). Die Folge der Be wegungen erfolgt mit der in der program- mierten Betriebsweise festgesetzten Folge.
  • Seite 9 Bewegungen erfolgt durch die in der program- mierten Betriebsweise festgesetzte Folge. Eingang als normal geöffnet konfiguriert. Öffnet und sperrt Öffnung Wenn dieser Befehl übertragen wird, lässt die Die gewünschte Betriebsart programmie- Steuerung durch die Anwendung die Öffnung - ren, indem in der Tabelle 1-C gewählt sbewegung bis zum Erreichen des in der Funk- wird (“Konfiguration Steuerungen”...
  • Seite 10 Öffnet Wohnblockbetrieb Wenn dieser Befehl übertragen wird, lässt die Steuerung durch die Anwendung die Öffnung - sbewegung bis zum Erreichen des in der Funk - tion “Öffnung” programmierten Maßes vorneh- men (Funktionen Steuerung > Installierung > Maße > Öffnung). Anmerkung – Diese Steue- rung ist nützlich, falls Steuerphotozellen oder eine Magnetwindung angewendet werden.
  • Seite 11 Konfiguration BEFEHLE Dieser Punkt fasst die Steuerungskategorien zusammen, die mit den Eingängen 1 - 2 - 3 verbunden sind (Bezug auf den Abschnitt “Konfiguration Eingänge - Tabelle 1” zur Prüfung der verfügbaren Steuerungen). Jede Steuerungskategorie weist ver- schiedene Betriebsarten auf, die in einer Tabelle beschrieben sind (1-A, 1-B, usw.): Schrittbetrieb In dieser Steuerungskategorie ist es möglich, eine der Betriebsarten zu wählen, die in der Tabelle 1-A beschrieben sind.
  • Seite 12 Todmannfunktion Es wird die Bewegung “Teilöffnung” oder “Schließung” ausge- führt, wenn der Befehl bei Todmannfunktion aktiv behalten wird. Modus “Industriell” Es wird die Folge “öffnet halbautomatisch - schließt bei Todmannfunktion” ausgeführt. Öffnet In dieser Steuerungskategorie ist es möglich, eine der Betriebsarten zu wählen, die in der Tabelle 1-C beschrieben sind. TABELLE 1-C: KONFIGURATION BEFEHLE BETRIEBSART BESCHREIBUNG...
  • Seite 13 Halt während Schließen In dieser Steuerungskategorie kann eine der Betriebsarten gewählt werden, die in der Tabelle 1-F beschrieben sind. TABELLE 1-F: KONFIGURATION BEFEHLE BETRIEBSART BESCHREIBUNG Halt Wenn die Steuerung den Befehl erhält, wird die vorliegende Schließbewegung sofort gesperrt. Halt und kurze Umkehrung Werkseitig eingestellte Betriebsart.
  • Seite 14 zusätzliche Beleuchtung Diese Funktion erfolgt über ON/OFF. Wichtig – Da das Licht nicht von einem Timer geregelt wird, empfehlen wir aus Sicher- heitsgründen die Anwendung einer geeigneten Lampe, die der Wärme des abgegebenen Lichts widersteht. Ausgang aktiviert 24 Vcc / max. 4 W Elektroschloss 1 Mit dieser programmierten Funktion und wenn die Öffnungs- bewegung ausgeführt wird, wird die Elektrosperre über eine...
  • Seite 15 mierten Ausgang, wenn der Kanal mit dem Sender aktiviert wird und ignoriert den Befehl an den Motor. Ausgang aktiviert 24 Vcc / max. 4 W Funkkanal Nr. 4 Wenn dieser Funkkanal für die Konfiguration des Ausgangs 1 (flash) eingestellt wird und wenn ein Befehl mit dem Sender übermittelt wird, wird dieser Kanal aktiviert.
  • Seite 16 zusätzliche Beleuchtung Diese Funktion erfolgt über ON/OFF. Wichtig – Da das Licht nicht von einem Timer geregelt wird, empfehlen wir aus Sicher- heitsgründen die Anwendung einer geeigneten Lampe, die der Wärme des abgegebenen Lichts widersteht. Ausgang aktiviert 24 Vcc / max. 4 W Elektroschloss 1 Mit dieser programmierten Funktion und wenn die Öffnungs- bewegung ausgeführt wird, wird die Elektrosperre über eine...
  • Seite 17 zuvor mit einer Steuerung gespeichert wurde, aktiviert die Steuerung ausschließlich den programmierten Ausgang, wenn der Kanal mit dem Sender aktiviert wird und ignoriert den Befehl an den Motor. Ausgang aktiviert 24 Vcc / max. 4 W Funkkanal Nr. 4 Wenn dieser Funkkanal für die Konfiguration des Ausgangs 1 (flash) eingestellt wird und wenn ein Befehl mit dem Sender übermittelt wird, wird dieser Kanal aktiviert.
  • Seite 18 Saugkopf 1 Mit dieser programmierten Funktion, wird der Saugkopf akti- viert, wenn die Anwendung in maximaler Schließposition ist. Anmerkung – Der Saugkopf ist in allen anderen Situationen deaktiviert. Ausgang aktiviert 24 Vcc / max. 4 W Rote Ampel Diese Funktion zeigt die Tätigkeit der Anwendung während den Phasen einer Schließbewegung: Langsames Blinken = Während der Ausführung der Schließ- bewegung;...
  • Seite 19 HINWEIS – Wenn dieser Funkkanal im Empfänger der Steue- rung nicht frei ist, da er zuvor mit einer Steuerung gespeichert wurde, aktiviert die Steuerung ausschließlich den program- mierten Ausgang, wenn der Kanal mit dem Sender aktiviert wird und ignoriert den Befehl an den Motor. Ausgang aktiviert 24 Vcc / max.
  • Seite 20 DIE LETZTEN 8 BEWEGUNGEN Zeigt die eventuellen Störungen an, die während des normalen Betriebs der Anwendung auftreten können; es werden die letzten 8 Bewegungen angezeigt. AUTOMATISCHE ÖFFNUNG Zeigt an, ob diese Funktion aktiviert ist. Diagnose 1 - OUT GENERELLE DATEN: Stand-by Zeigt an, wenn sich die Automatisierung im Standby-Zustand befindet.
  • Seite 21 MOTOR 1: Drehmoment Zeigt den Wert des Drehmoments an, das vom Motor 1 während der Bewegung entwickelt wird und als Prozentwert kalkuliert wird. Spannung Zeigt den durchschnittlichen Spannungswert an, der an den Motor 1 wäh rend der Bewegung übertragen und als Prozentwert kalkuliert wird. Position Zeigt die physische Position des Encoders des Motors 1 an, als Pro- zentwert kalkuliert.

  • Seite 22: Fortgeschrittene Funktionen

    Diese Funktion ermöglicht die Suche der Vorrichtungen, die für eine Überarbeitung der Firmware bereit sind. Nun ist es möglich, die Überarbeitung erneut auszuführen, indem das oben genannte Verfahren ganz wiederholt wird. Wenn es nicht möglich ist, die Überarbeitung abzuschließen, empfehlen wir, mit dem Kundendienst Nice Kontakt aufzunehmen. User-Genehmigungen Die Funktion ermöglicht dem Installateur zu entscheiden, welche Funktionen und Parameter gewählt werden, um vom Benützer...
