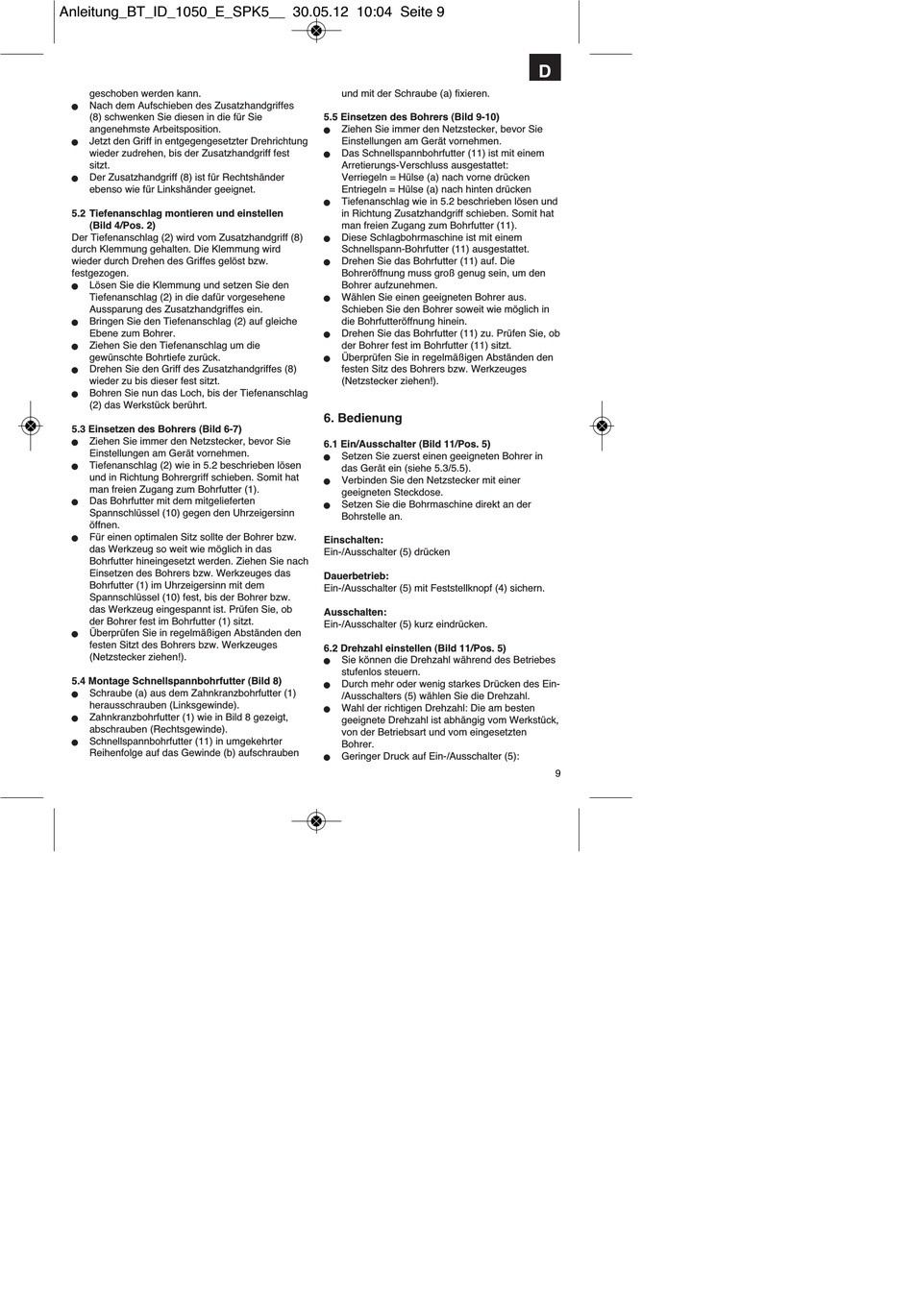

geschoben werden kann.
Nach dem Aufschieben des Zusatzhandgriffes
n
(8) schwenken Sie diesen in die für Sie
angenehmste Arbeitsposition.
Jetzt den Griff in entgegengesetzter Drehrichtung
n
wieder zudrehen, bis der Zusatzhandgriff fest
sitzt.
Der Zusatzhandgriff (8) ist für Rechtshänder
n
ebenso wie für Linkshänder geeignet.
5.2 Tiefenanschlag montieren und einstellen
(Bild 4/Pos. 2)
Der Tiefenanschlag (2) wird vom Zusatzhandgriff (8)
durch Klemmung gehalten. Die Klemmung wird
wieder durch Drehen des Griffes gelöst bzw.
festgezogen.
Lösen Sie die Klemmung und setzen Sie den
n
Tiefenanschlag (2) in die dafür vorgesehene
Aussparung des Zusatzhandgriffes ein.
Bringen Sie den Tiefenanschlag (2) auf gleiche
n
Ebene zum Bohrer.
Ziehen Sie den Tiefenanschlag um die
n
gewünschte Bohrtiefe zurück.
Drehen Sie den Griff des Zusatzhandgriffes (8)
n
wieder zu bis dieser fest sitzt.
Bohren Sie nun das Loch, bis der Tiefenanschlag
n
(2) das Werkstück berührt.
5.3 Einsetzen des Bohrers (Bild 6-7)
Ziehen Sie immer den Netzstecker, bevor Sie
n
Einstellungen am Gerät vornehmen.
Tiefenanschlag (2) wie in 5.2 beschrieben lösen
n
und in Richtung Bohrergriff schieben. Somit hat
man freien Zugang zum Bohrfutter (1).
Das Bohrfutter mit dem mitgelieferten
n
Spannschlüssel (10) gegen den Uhrzeigersinn
öffnen.
Für einen optimalen Sitz sollte der Bohrer bzw.
n
das Werkzeug so weit wie möglich in das
Bohrfutter hineingesetzt werden. Ziehen Sie nach
Einsetzen des Bohrers bzw. Werkzeuges das
Bohrfutter (1) im Uhrzeigersinn mit dem
Spannschlüssel (10) fest, bis der Bohrer bzw.
das Werkzeug eingespannt ist. Prüfen Sie, ob
der Bohrer fest im Bohrfutter (1) sitzt.
Überprüfen Sie in regelmäßigen Abständen den
n
festen Sitzt des Bohrers bzw. Werkzeuges
(Netzstecker ziehen!).
5.4 Montage Schnellspannbohrfutter (Bild 8)
Schraube (a) aus dem Zahnkranzbohrfutter (1)
n
herausschrauben (Linksgewinde).
Zahnkranzbohrfutter (1) wie in Bild 8 gezeigt,
n
abschrauben (Rechtsgewinde).
Schnellspannbohrfutter (11) in umgekehrter
n
Reihenfolge auf das Gewinde (b) aufschrauben
und mit der Schraube (a) fixieren.
5.5 Einsetzen des Bohrers (Bild 9-10)
Ziehen Sie immer den Netzstecker, bevor Sie
n
Einstellungen am Gerät vornehmen.
Das Schnellspannbohrfutter (11) ist mit einem
n
Arretierungs-Verschluss ausgestattet:
Verriegeln = Hülse (a) nach vorne drücken
Entriegeln = Hülse (a) nach hinten drücken
Tiefenanschlag wie in 5.2 beschrieben lösen und
n
in Richtung Zusatzhandgriff schieben. Somit hat
man freien Zugang zum Bohrfutter (11).
Diese Schlagbohrmaschine ist mit einem
n
Schnellspann-Bohrfutter (11) ausgestattet.
Drehen Sie das Bohrfutter (11) auf. Die
n
Bohreröffnung muss groß genug sein, um den
Bohrer aufzunehmen.
Wählen Sie einen geeigneten Bohrer aus.
n
Schieben Sie den Bohrer soweit wie möglich in
die Bohrfutteröffnung hinein.
Drehen Sie das Bohrfutter (11) zu. Prüfen Sie, ob
n
der Bohrer fest im Bohrfutter (11) sitzt.
Überprüfen Sie in regelmäßigen Abständen den
n
festen Sitz des Bohrers bzw. Werkzeuges
(Netzstecker ziehen!).

6. Bedienung

6.1 Ein/Ausschalter (Bild 11/Pos. 5)
Setzen Sie zuerst einen geeigneten Bohrer in
n
das Gerät ein (siehe 5.3/5.5).
Verbinden Sie den Netzstecker mit einer
n
geeigneten Steckdose.
Setzen Sie die Bohrmaschine direkt an der
n
Bohrstelle an.
Einschalten:
Ein-/Ausschalter (5) drücken
Dauerbetrieb:
Ein-/Ausschalter (5) mit Feststellknopf (4) sichern.
Ausschalten:
Ein-/Ausschalter (5) kurz eindrücken.
6.2 Drehzahl einstellen (Bild 11/Pos. 5)
Sie können die Drehzahl während des Betriebes
n
stufenlos steuern.
Durch mehr oder wenig starkes Drücken des Ein-
n
/Ausschalters (5) wählen Sie die Drehzahl.
Wahl der richtigen Drehzahl: Die am besten
n
geeignete Drehzahl ist abhängig vom Werkstück,
von der Betriebsart und vom eingesetzten
Bohrer.
Geringer Druck auf Ein-/Ausschalter (5):
n
