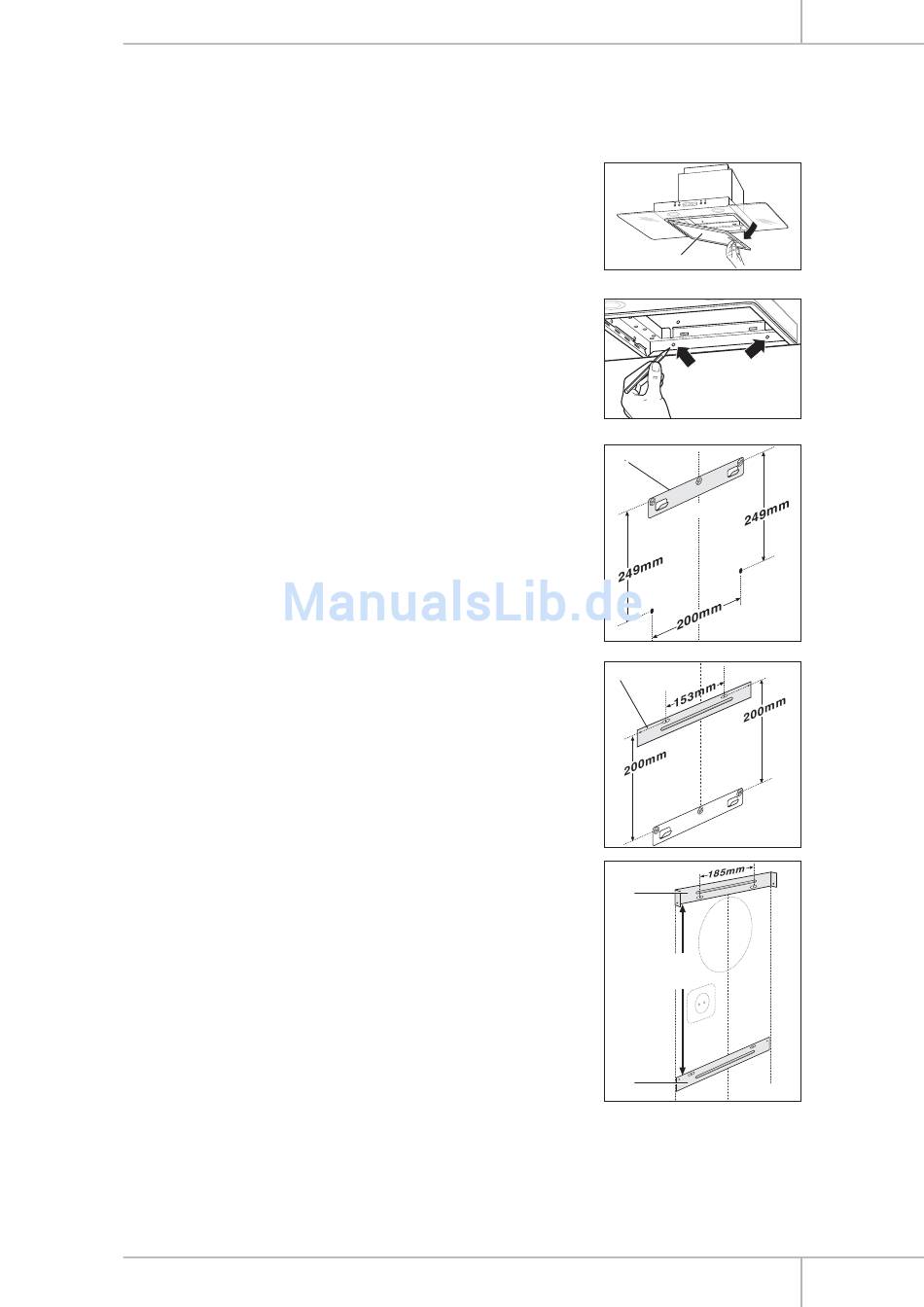

8. Die Verriegelung des Fettfilters 9 nach hinten drücken und
den Fettfilter vorsichtig nach unten abnehmen.
9. Die zwei Bohrlöcher für die Sicherungsschrauben anzeich-
nen.
10. Dunstabzugshaube 1 wieder abnehmen.
11. An den markierten Stellen Löcher mit einem Durchmesser
von 6 mm in die Wand bohren.
Hinweis: Die Bohrlöcher sollten sich 249 mm unterhalb der
Bohrlöcher für die Wandhalterung 7 befinden und einen Ab-
stand von 200 mm haben.
12. Zwei Dübel 6 mm in die Bohrlöcher stecken.
13. Bohrlöcher für Kaminblech 6 anzeichnen.
Hinweis: Die Bohrlöcher sollten sich 200 mm oberhalb der
Bohrlöcher für die Wandhalterung 7 befinden und einen Ab-
stand von ca. 153 mm haben.
14. An den markierten Stellen Löcher mit einem Durchmesser
von 6 mm in die Wand bohren.
15. Zwei Dübel 6 mm in die Bohrlöcher stecken.
16. Zwei Löcher für die Wandhalterung der Kaminblende 5 an-
zeichnen.
Hinweis: Die Bohrlöcher sollten sich mindestens 150 mm
und höchstens 420 mm oberhalb der Bohrlöcher für die
Wandhalterung 6 befinden und einen Abstand von 185 mm
haben.
17. An den markierten Stellen Löcher mit einem Durchmesser
von 6 mm in die Wand bohren.
18. Zwei Dübel 6 mm in die Bohrlöcher stecken und Wandhalte-
rung für obere Kaminblende 5 mit zwei Rundkopfschrauben
3,5 x 35 mm festschrauben. Dabei auf die richtige Lage ach-
ten: Schraublöcher nach untern.
Glaskaminhaube SY-3288B9-E33-C-600/900
Montage
9
7
6
5
m a x
4 2 0
m i n
1 5 0
6
Vorbereitung
15
