Kurzanleitung
Neigen

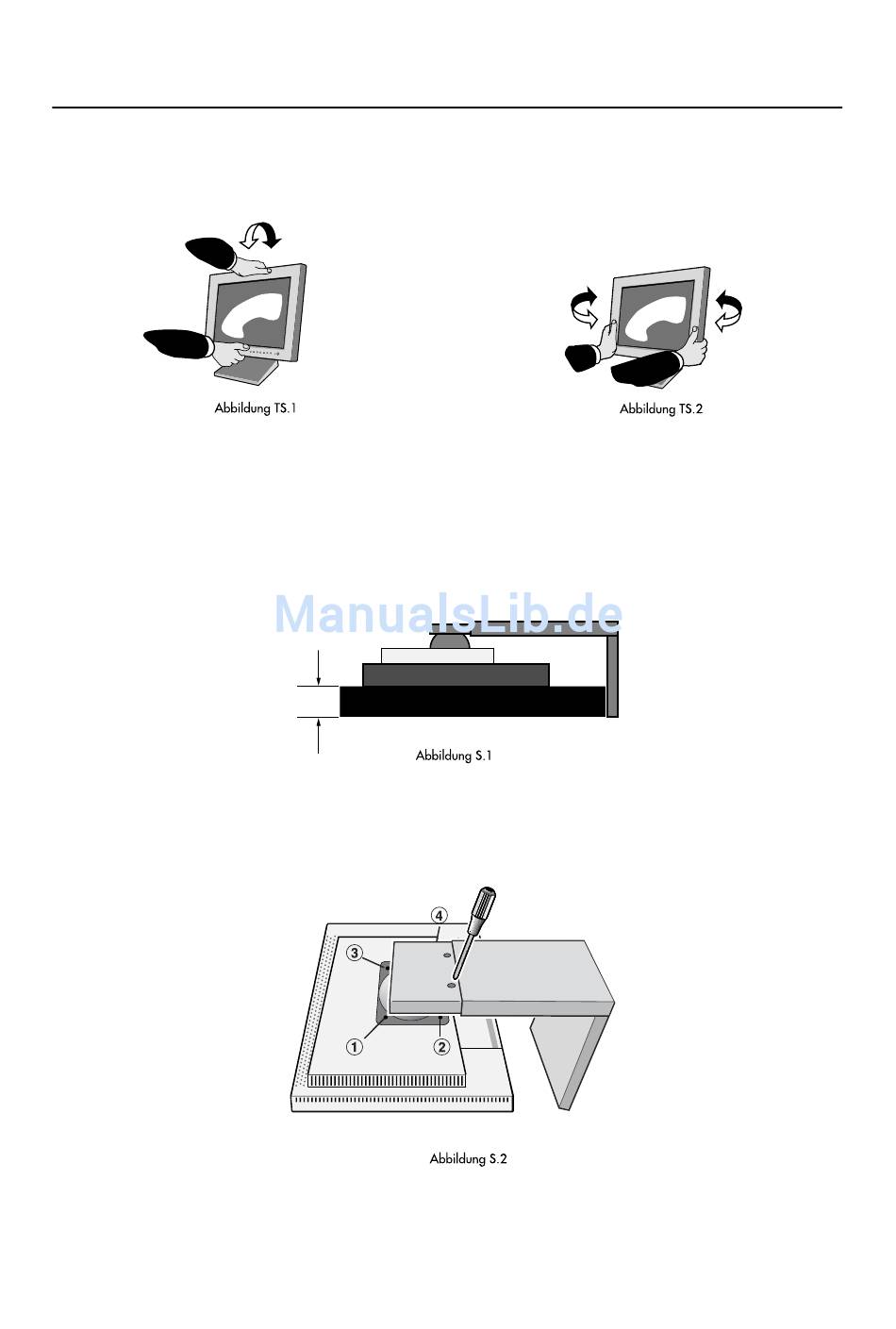

Fassen Sie den Monitor oben und unten mit beiden
Händen an (Abbildung. TS.1) und stellen Sie die
gewünschte Neigung ein.
Entfernen des Monitorfußes für die Montage
So bereiten Sie den Monitor für eine alternative Montage vor:
1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (der Bildschirm
sollte auf eine um 45 mm/1,8 Zoll erhöhte Fläche gelegt werden, damit der Fuß bündig mit der
Oberfläche des Tisches abschließt (siehe Abbildung S.1).
4. Entfernen Sie die 4 Schrauben, mit denen der Fuß am Monitor befestigt ist, und heben Sie den Fuß ab
(Abbildung S.2). Der Monitor kann jetzt auf andere Art montiert werden.
5. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen.
HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden (100 mm Abstand).
V
orsicht: Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage.Die Sicherheitsvorschriften verlangen,
dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist.
Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem
GS-Zeichen versehen ist.
– Fortsetzung
45mm
7
Schwenken
Fassen Sie den Monitor rechts und links mit beiden
Händen an (Abbildung. TS.2) und stellen Sie die
gewünschte Position ein.
