Advanced Contact Technology

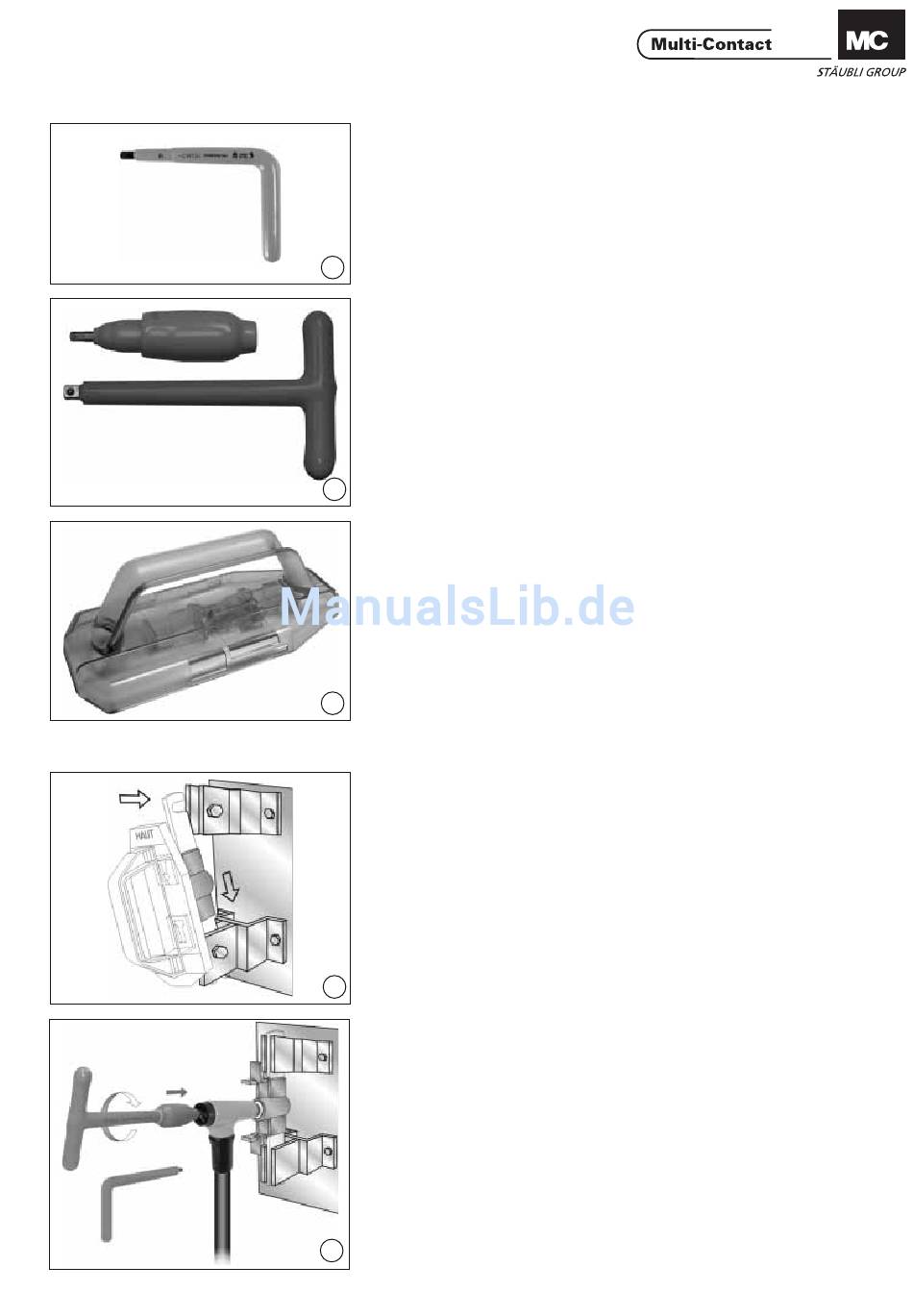

Notwendiges Werkzeug
(ill. 1)
6-kant Winkelschlüssel SW12, isoliert.
Bestell-Nr.: 19.5520
1
(ill. 2)
Isolierter 6-kant Schlüssel mit CLC
Drehmomentbegrenzer.
Bestell-Nr. 19.5509
2
(ill. 3)
Handgriff PEBPM, Bestell-Nr. 19.6545
3
Verbindung
(ill. 4)
Die Muttern mit Hilfe des isolierten
6-kant Winkelschlüssels abschrauben
Sicherung mit Handgriff entfernen.
Adapterschiene auf die federnden
Klemmbacken montieren.
Muttern wieder anschrauben.
4
(ill. 5)
Der CV kann mit dem 6-kant
Winkelschlüssel oder dem iso-
lierter 6-kant Schlüssel mit CLC
Drehmomentbegrenz er verschraubt
werden.
5
www.multi-contact.com
Tools required
(ill. 1)
Hexagonal angle wrench SW12, insu-
lated. Order No. 19.5520
(ill. 2)
Insulated hexagonal wrench CLC with
torque limiter.
Order No. 19.5509
(ill. 3)
Holder PEBPM Order No. 19.6545
Connection
(ill. 4)
Remove the screws with the insulated
hexagonal angle wrench.
Remove fuse with handle. Mount
adapter rail on the spring-loaded
clamping jaws.
Tighten the screws.
(ill. 5)
To screw the CV400 in place, use the
hex. angle wrench or the insulated
hex. wrench CLC with torque limiter.
3 / 4
