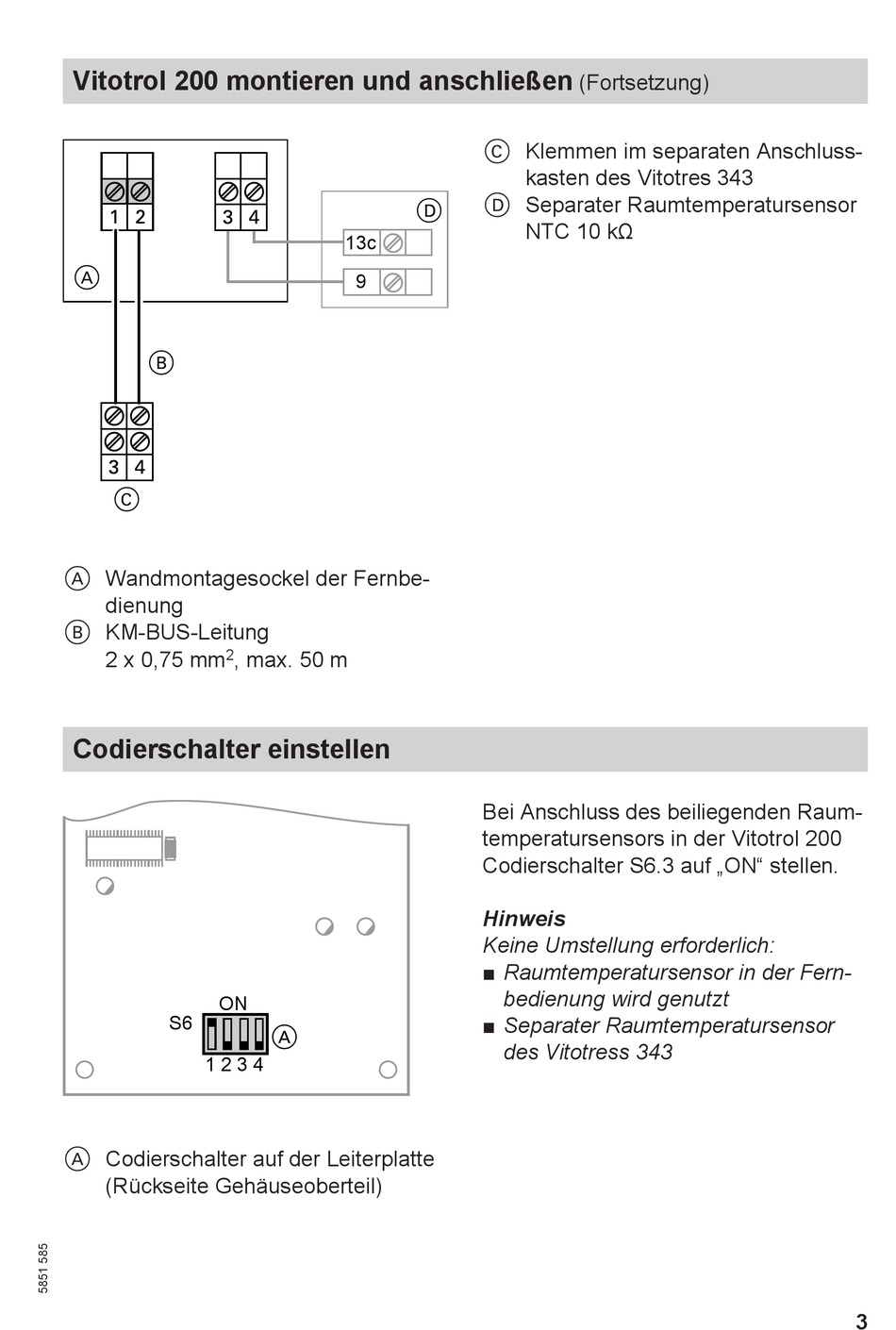

Vitotrol 200 montieren und anschließen
A
B
C
A Wandmontagesockel der Fernbe-
dienung
B KM-BUS-Leitung
2 x 0,75 mm 2

Codierschalter einstellen

ON
S6
1 2 3 4
A Codierschalter auf der Leiterplatte
(Rückseite Gehäuseoberteil)
13c
9
, max. 50 m
(Fortsetzung)
C Klemmen im separaten Anschluss-
kasten des Vitotres 343
D Separater Raumtemperatursensor
D
NTC 10 kΩ
Bei Anschluss des beiliegenden Raum-
temperatursensors in der Vitotrol 200
Codierschalter S6.3 auf „ON" stellen.
Hinweis
Keine Umstellung erforderlich:
■ Raumtemperatursensor in der Fern-
bedienung wird genutzt
■ Separater Raumtemperatursensor
des Vitotress 343
3
