Montageanleitung
für die Fachkraft

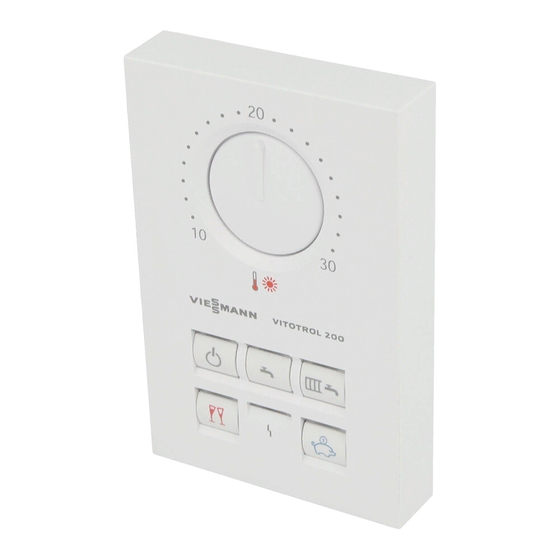

Vitotrol 200
Fernbedienung für einen Heizkreis
Best.-Nr. 7450 017
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren
und Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheits-
hinweise
!
Achtung
Dieses Zeichen warnt vor
Sach- und Umweltschäden.
Angaben mit dem Wort Hinweis ent-
halten Zusatzinformationen.
Montage, Erstinbetriebnahme,
Inspektion, Wartung und Instandset-
zung müssen von autorisierten Fach-
kräften (Heizungsfachbetrieb/
Vertragsinstallationsunternehmen)
durchgeführt werden.
Montageort
Witterungsgeführter Betrieb
Anbringung in beliebigem Raum.
5851 217
11/2005
VIESMANN
Bei Arbeiten an Gerät/Heizungsan-
lage diese spannungsfrei schalten
(z.B. an der separaten Sicherung oder
einem Hauptschalter) und gegen Wie-
dereinschalten sichern.
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewoll-
tes Öffnen sichern.
Instandsetzungsarbeiten an Bauteilen
mit sicherheitstechnischer Funktion
sind unzulässig.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Nach Montage entsorgen!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitotrol 200
Inhaltszusammenfassung für Viessmann Vitotrol 200
- Seite 1 Instandsetzungsarbeiten an Bauteilen Montage, Erstinbetriebnahme, mit sicherheitstechnischer Funktion Inspektion, Wartung und Instandset- sind unzulässig. zung müssen von autorisierten Fach- Bei Austausch ausschließlich kräften (Heizungsfachbetrieb/ Viessmann Originalteile oder von Vertragsinstallationsunternehmen) Viessmann freigegebene Ersatzteile durchgeführt werden. verwenden. Montageort Witterungsgeführter Betrieb Anbringung in beliebigem Raum.
-
Seite 2: Vitotrol 200 Montieren Und Anschließen
Innenwand, ca. 1,5 m vom Fußbo- Kamin, Fernsehgerät usw.) Nicht in der Nähe von Fenstern und Türen Vitotrol 200 montieren und anschließen Falls die Fernbedienung nicht an geeigneter Stelle platziert werden kann, den als Zubehör erhältlichen Raumtemperatursensor, Best.-Nr. 7408 012, anschlie- ßen. - Seite 3 Vitotrol 200 montieren und anschließen (Fortsetzung) A Wandmontagesockel der Fernbe- D Vitocal 343 bzw. 200 (Anschluss- dienung feld) B Zur witterungsgeführten Kessel- E Witterungsgeführte Regelung des und Heizkreisregelung Vitotronic Vitodens, Vitopend bzw. Vitoplus oder F Separater Raumtemperatursen- zum KM-BUS-Verteiler sor (Zubehör)
-
Seite 4: Mehrere Fernbedienungen Anschließen
Mehrere Fernbedienungen anschließen Variante 1 A Zur Regelung oder zum KM-BUS- B Vitotrol Verteiler C Anschlussdose (bauseits) Bauseitiger Anschluss über Summe aller Leitungslängen des Anschlussdose: KM-BUS sollte 50 m nicht über- Anschluss entsprechend Abbildung schreiten. vornehmen. Variante 2 A Zur Regelung oder zum KM-BUS- C Anschlussdose (bauseits) Verteiler D Weitere BUS-Teilnehmer... -
Seite 5: Codierschalter Einstellen
Codierschalter einstellen Fernbedienung Codierschalter- stellung Fernbedienung Anlieferungszu- wirkt auf Heiz- stand kreis A1/M1, bei Vitocal Heiz- kreis ohne Mi- scher Fernbedienung wirkt auf Heiz- kreis M2, bei Vitocal Heiz- A Codierschalter auf der Leiterplatte kreis mit Mischer (Rückseite Gehäuseoberteil) Fernbedienung wirkt auf Heiz- kreis M3 Bei Anschluss... -
Seite 6: Fernbedienung Öffnen
Fernbedienung öffnen Einstellbereich der normalen Raum-Solltemperatur ändern Anlieferungszustand: über Codieradresse E1 an der 10 bis 30 °C Vitotronic. Umstellung auf 3 bis 23 °C Montage- und Serviceanleitung 17 bis 37 °C der Vitotronic Technische Daten Einstellbereich 10 bis 30 ºC; um- normale Raum- stellbar auf Solltemp. - Seite 8 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
