Montageanleitung
für die Fachkraft

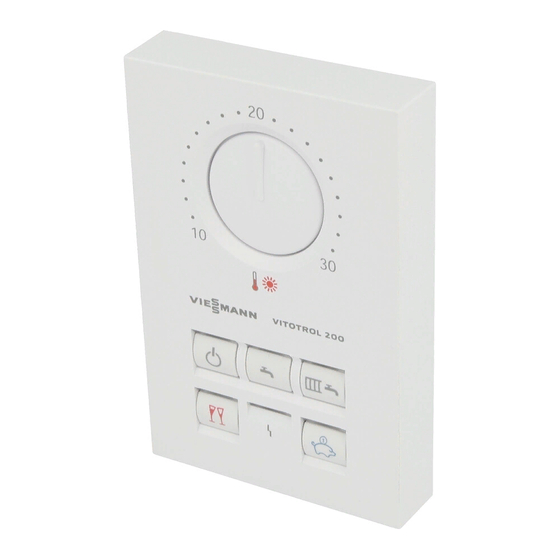

VITOTROL 200
Fernbedienung für einen Heizkreis
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
!
Achtung
Dieses Zeichen warnt vor Sach-
und Umweltschäden.
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
Montageort
■ Witterungsgeführter Betrieb
Anbringung in beliebigem Raum
5851 217
11/2014
VIESMANN
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewolltes
Öffnen sichern.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
■ Betrieb mit Raumtemperatur-Auf-
schaltung
– Im Hauptwohnraum an einer Innen-
wand, ca. 1,5 m vom Fußboden
– Nicht in der Nähe von Fenstern und
Türen
Nach Montage entsorgen!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOTROL 200
Inhaltszusammenfassung für Viessmann VITOTROL 200
- Seite 1 Funktion gefähr- Angaben mit dem Wort Hinweis enthal- det den sicheren Betrieb der Anlage. ten Zusatzinformationen. Bei Austausch ausschließlich Viessmann Originalteile oder von Montage, Erstinbetriebnahme, Inspek- Viessmann freigegebene Ersatzteile tion, Wartung und Instandsetzung müs- verwenden. sen von autorisierten Fachkräften (Hei- zungsfachbetrieb/Vertragsinstallations- unternehmen) durchgeführt werden.
-
Seite 2: Vitotrol 200 Montieren Und Anschließen
In diesem Raum darf kein weiteres anschließen. Regelorgan vorhanden sein. Falls an den Heizkörpern Thermostatventile angebracht sind, müssen diese immer ganz geöffnet sein. Vitotrol 200 montieren und anschließen Achtung Durch elektrostatische Entladung können elektronische Baugrup- pen beschädigt werden. Vor den Arbeiten geerdete Objekte, z. - Seite 3 Vitotrol 200 montieren und anschließen (Fortsetzung) X 60. 5 4 3 2 1 A Wandmontagesockel der Fernbe- D Vitocal 343 oder 200 (Anschluss- dienung feld) B 2-poliger Stecker aVG (Regelung E Vitotronic Regelung mit Schraub- klemmen für KM-BUS-Anschluss oder KM-BUS-Verteiler)
-
Seite 4: Mehrere Fernbedienungen Anschließen
≤ 15 m ≤ 15 m A Zur Regelung (Anschluss siehe C KM-BUS-Verteiler oder bauseitige Abbildung auf Seite 3) Anschlussdose B Vitotrol 200 Summe aller Leitungslängen des KM- BUS max. 50 m Variante 2 ≤ 15 m ≤ 15 m ≤... -
Seite 5: Codierschalter Einstellen
Codierschalter einstellen 1 2 3 4 A Codierschalter auf der Leiterplatte (Rückseite Gehäuseoberteil) Fernbedienung Codierschalterstellung Fernbedienung wirkt auf Heizkreis A1/M1, Auslieferungszustand bei Vitocal Heizkreis ohne Mischer 1 2 3 4 Fernbedienung wirkt auf Heizkreis M2, bei Vitocal Heizkreis mit Mischer 1 2 3 4 Fernbedienung wirkt auf Heizkreis M3 1 2 3 4... -
Seite 6: Fernbedienung Schließen
Fernbedienung schließen Hinweis Auf exakte Steckverbindung achten (leicht andrücken). Fernbedienung öffnen Einstellbereich des normalen Raumtemperatur-Sollwerts ändern Auslieferungszustand: Über Codieradresse „E1“ an der 10 bis 30 °C Vitotronic Regelung Umstellung auf ■ 3 bis 23 °C Montage- und Serviceanleitung ■ 17 bis 37 °C der Vitotronic Regelung... -
Seite 7: Technische Daten
Technische Daten Spannungsversorgung über KM-BUS Leistungsaufnahme 0,2 W Schutzklasse Schutzart IP 30 Zulässige Umgebungstemperatur ■ Betrieb 0 bis +40 °C ■ Lagerung und Transport −20 bis +65 °C Einstellbereich normaler Raumtemperatur- 10 bis 30 °C, umstellbar auf Sollwert 3 bis 23 °C oder 17 bis 37 °C über Codieradresse „E1“... - Seite 8 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
