VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft

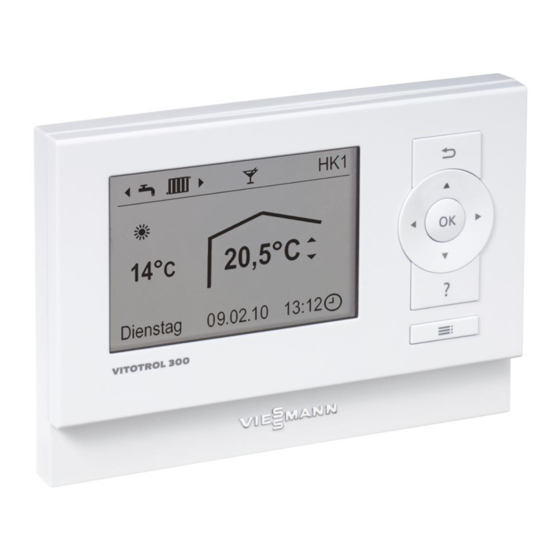

Vitotrol 300A
Fernbedienung
Gültigkeitshinweise siehe letzte Seite
VITOTROL 300A
Bitte aufbewahren!
5848 974
2/2014

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitotrol 300A

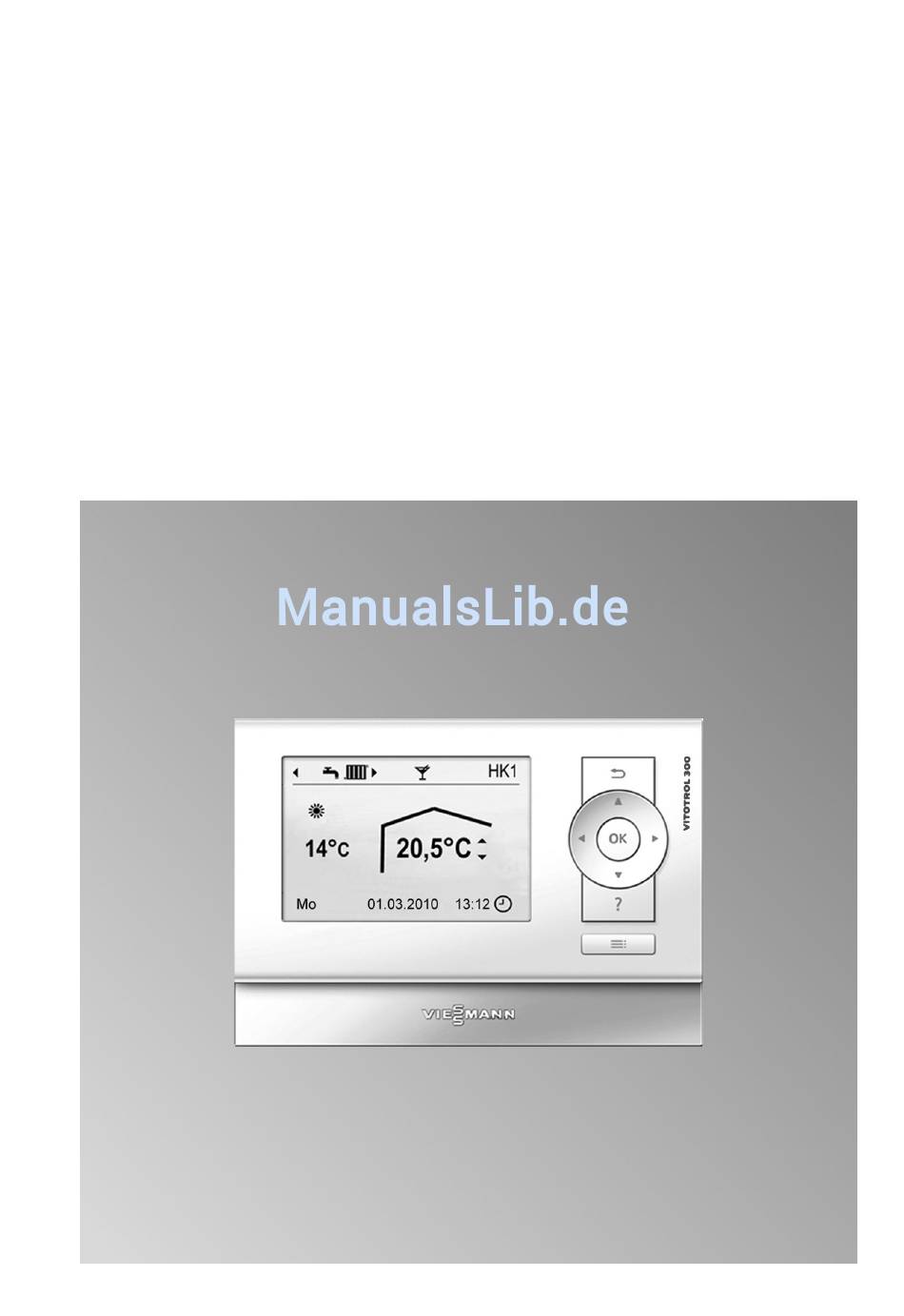

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 300A Fernbedienung Gültigkeitshinweise siehe letzte Seite VITOTROL 300A Bitte aufbewahren! 5848 974 2/2014...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden.
  • Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Abluftgeräte Gefahr Bei Betrieb von Geräten mit Abluftfüh- Abgase können zu lebensbedro- rung ins Freie (Dunstabzugshauben, henden Vergiftungen führen. Abluftgeräte, Klimageräte) kann durch ■ Heizungsanlage außer Betrieb die Absaugung ein Unterdruck entste- nehmen. hen. Bei gleichzeitigem Betrieb des ■...
  • Seite 4 Gewährleistung ein- können elektronische Baugrup- schränken. pen beschädigt werden. Bei Austausch ausschließlich Vor den Arbeiten geerdete Viessmann Originalteile oder von Objekte, z. B. Heizungs- oder Viessmann freigegebene Ersatz- Wasserrohre berühren, um die teile verwenden. statische Aufladung abzuleiten. Instandsetzungsarbeiten...
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montageablauf Montageort......................Vitotrol 300A montieren und anschließen............Mehrere Fernbedienungen anschließen.............. Bedienteil ein- und ausbauen................10 Serviceanleitung Inbetriebnahme Fernbedienung konfigurieren................12 Störungsbehebung Störungsanzeige....................13 Technische Daten....................14 Einzelteilliste....................... 15...
  • Seite 6: Montageablauf

    Montageablauf Montageort ■ Witterungsgeführter Betrieb In diesem Raum darf kein weiteres Anbringung in beliebigem Raum. Regelorgan vorhanden sein. Falls an ■ Betrieb mit Raumtemperaturauf- den Heizkörpern Thermostatventile schaltung angebracht sind, müssen diese immer – Im Hauptwohnraum an einer Innen- ganz geöffnet sein. wand, ca.
  • Seite 7: Vitotrol 300A Montieren Und Anschließen

    Montageablauf Vitotrol 300A montieren und anschließen Achtung Vor den Arbeiten geerdete Durch elektrostatische Entladung Objekte, z. B. Heizungs- oder können elektronische Baugrup- Wasserrohre berühren, um die pen beschädigt werden. statische Aufladung abzuleiten. Anschluss Hinweis 2-adrige Leitung mit Leiterquerschnitt Leitung zur Fernbedienung nicht unmit- min.
  • Seite 8 Montageablauf Vitotrol 300A montieren und anschließen (Fortsetzung) 7 6 5 4 3 2 1 5 4 3 2 1 A Vitotrol 300A E Separater Raumtemperatursensor NTC 10 kΩ, (Zubehör) B 2-poliger Stecker aVG (Regelung oder KM-BUS-Verteiler) C Vitotronic Regelung mit Schraub- klemmen für KM-BUS-Anschluss...
  • Seite 9: Mehrere Fernbedienungen Anschließen

    Montageablauf Vitotrol 300A montieren und anschließen (Fortsetzung) Hinweis Bei Austausch der Vitotrol 300A muss der Raumtemperatursensor auch aus- getauscht werden. Mehrere Fernbedienungen anschließen Es können Vitotrol 200A und Montage- und Serviceanleitung Vitotrol 300A gemeinsam an eine Vitotrol 200A Vitotronic Regelung angeschlossen wer- den.
  • Seite 10: Bedienteil Ein- Und Ausbauen

    15 m 15 m A Zur Regelung (Anschluss siehe C KM-BUS-Verteiler oder bauseitige Abbildung auf Seite 8) Anschlussdose B Vitotrol 300A Summe aller Leitungslängen des KM- BUS max. 50 m. Bedienteil ein- und ausbauen Achtung Die Spannungsversorgung erfolgt von der Regelung.
  • Seite 11 Montageablauf Bedienteil ein- und ausbauen (Fortsetzung) Einbau Ausbau...
  • Seite 12: Inbetriebnahme Fernbedienung Konfigurieren

    Es können bis zu 3 Heizkreise mit einer 8. OK zur Bestätigung. Vitotrol 300A bedient werden. Der Betriebszustand der Heizkreise Max. zwei Vitotrol 300A können an eine wird übertragen. Im Display erscheint Vitotronic angeschlossen werden. ein laufender Balken. Der Vorgang kann mehrere Minuten dauern.
  • Seite 13: Störungsbehebung

    Störungsbehebung Störungsanzeige Menü Bei einer Störungsanzeige blinkt im Dis- play das Symbol und „Störung“ wird Störung angezeigt. Partybetrieb ã Mit der Taste OK Störungsursache auf- Sparbetrieb rufen. Heizung Störung Weiter mit Störung Quittierte Störungsmeldung aufrufen Erweitertes Menü 2. „Störung“ Quittieren mit Einige Störungen werden im Klartext angezeigt.
  • Seite 14: Technische Daten

    Technische Daten Technische Daten Spannungsversorgung über KM-BUS Leistungsaufnahme 0,5 W Schutzklasse Schutzart IP 30 Zulässige Umgebungstemperatur ■ bei Betrieb 0 bis 40 °C ■ bei Lagerung und −20 bis +65 °C Transport Einstellbereich der Raum-Solltemperatur 3 bis 37 °C...
  • Seite 15: Einzelteilliste

    Einzelteilliste Einzelteilliste Pos. Einzelteil Best.-Nr. 0001 Bedienteil 7843133 0002 Wandmontagesockel 7833943 0003 Abdeckung Anschlussraum 7834024 0004 Befestigungsmaterial und Stecker 7836735 0005 Montageanleitung 5848974 0006 Bedienungsanleitung 5848975 0002 0003 0001 0004 0005 0006...
  • Seite 16: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7438364 7172619 7538669 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
