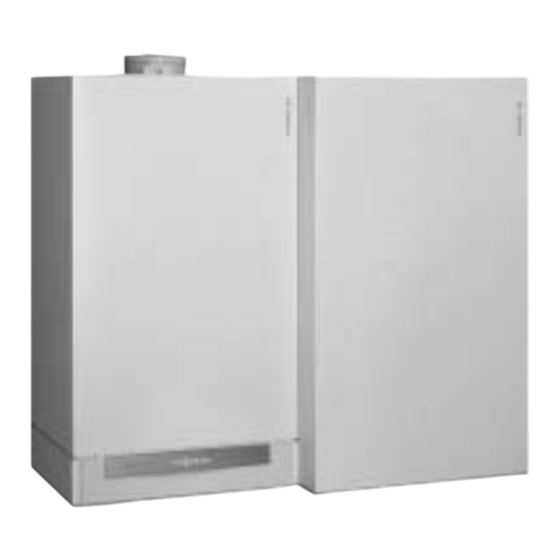

- Seite 1 Montageanleitung für die Fachkraft Vitocell W 100 Typ CWG Innenbeheizter Speicher Wassererwärmer zu Wandgeräten VITOCELL W 100 Nach Montage entsorgen! 5851 534 11/2003...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Bei Arbeiten an Gerät/Heizungsanlage Montage, Erstinbetriebnahme, diese spannungsfrei schalten (z. B. an Inspektion, Wartung und Instand der separaten Sicherung oder einem setzung müssen von autorisierten Hauptschalter) und gegen Wieder Fachkräften (Heizungsfachbetrieb/ einschalten sichern. -
Seite 3: Produktinformation
Produktinformation Emaillierter, innenbeheizter Speicher Wassererwärmer zur Trinkwasser erwärmung in Verbindung mit Vitodens, Vitopend und Vitoplus. 80 Liter Inhalt Geeignet für Anlagen nach DIN 1988, EN 12 828 und DIN 4753. DIN Registernummer 0244/01 13 MC. c SVGW Zulassungsnummer 9903 4066. TH SVL WW SRL KW KW Kaltwasser... -
Seite 4: Installation Vorbereiten
Installation vorbereiten ¨ Speicher Wassererwärmer in einem frostgeschützten und zugfreien Raum aufstellen. Andernfalls muss der Speicher Wassererwärmer, wenn er nicht betrieben wird, bei Frostgefahr entleert werden. Der Speicher Wassererwärmer kann wahlweise links oder rechts neben den Wandgeräten Vitodens, Vitopend oder Vitoplus montiert werden. Kupplung 1. - Seite 5 Installation vorbereiten (Fortsetzung) 1. ¨ Sicherheitshinweis! 3. Wandhalterung mit beiliegenden Beiliegende Schrauben und Dübel Dübeln, Schrauben und Scheiben sind nur für Beton B 25 geeignet. anschrauben. Tragfähigkeit der Wand min. 150 kg (Gewicht des Speicher Wasser 4. Anschlüsse für Kalt und Warm erwärmers).
-
Seite 6: Heizwasserseitig Anschließen
Heizwasserseitig anschließen ¨ Sicherheitshinweis! Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt und Schweißarbeiten. H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschließen. H Temperaturregler und Sicherheitstemperaturbegrenzer so einstellen, dass die Trinkwassertemperatur im Speicher Wassererwärmer 95 ºC nicht über schreitet. -
Seite 7: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen H Für den trinkwasserseitigen Anschluss die DIN 1988 und die DIN 4753 beachten (c: Vorschriften des SVGW). H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschließen. H Zul. Betriebsüberdruck 10 bar ..Prüfüberdruck 13 bar . - Seite 8 Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil Verengungen in der Leitung zwischen Die Anlage muss zum Schutz vor Sicherheitsventil und Speicher Überdruck mit einem bauteilgeprüften Wassererwärmer sind unzulässig. Membran Sicherheitsventil ausge Die Ausblaseleitung des Sicherheits rüstet werden. ventils darf nicht verschlossen Zul. Betriebsüberdruck: 10 bar. werden.
- Seite 9 Verschlusskappe und Wärmedämmkappe anbauen Beiliegende Verschlusskappe am Nippel R 1 eindichten.
-
Seite 10: Speichertemperatursensor Einbauen
Speichertemperatursensor einbauen H Speichertemperatursensor nicht mit Isolierband umwickeln. H Speichertemperatursensor bis zum Anschlag in die Tauchhülse einführen. -
Seite 11: Wärmedämmhaube Und Vorderblech Anbauen
Wärmedämmhaube und Vorderblech anbauen... -
Seite 12: Potenzialausgleich Anschließen
örtlichen EWs und den unternehmens und den VDE SEV Bestimmungen ausführen. Bestimmungen ausführen. Inbetriebnahme Inbetriebnahme des Speicher Wassererwärmers siehe Serviceanleitung. Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
