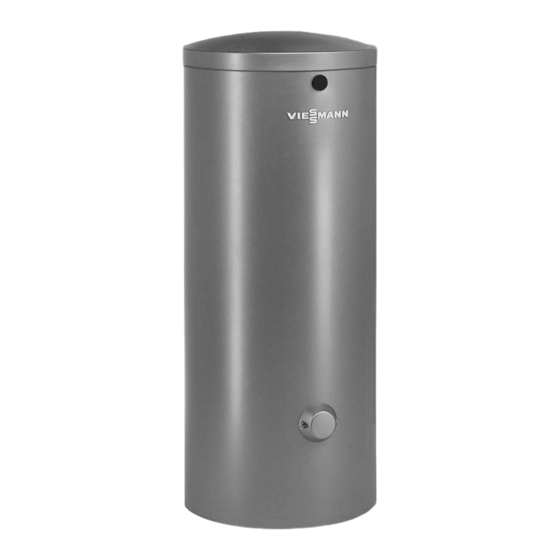

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell-V 100 Typ CVE Speicher-Wassererwärmer für Elektrobeheizung VITOCELL-V 100 Nach Montage entsorgen! 5851 976 6/2006...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Achtung die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Unfallverhütung, Sach- und Umweltschäden. die gesetzlichen Vorschriften zum Umweltschutz, die berufsgenossenschaftlichen Angaben mit dem Wort Hinweis ent-... -
Seite 3: Produktinformation
Produktinformation Vitocell-V 100 Emaillierter Speicher-Wassererwär- Geeignet für Anlagen nach DIN 1988, mer zur Trinkwassererwärmung in EN 12828 und DIN 4753. Verbindung mit Elektro-Heizeinsatz- EHO. Anschlüsse Vorderseite Rückseite Entleerung ELH Elektro-Heizeinsatz-EHO KW Kaltwasser Magnesiumanode mit Masselei- tung WW Warmwasser Zirkulation... - Seite 4 Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung Um Materialschäden zu vermeiden, Speicher-Wassererwärmer in einem frostgeschützten und zugfreien Raum aufstellen. Andernfalls muss der Speicher-Wassererwärmer bei Frostgefahr entleert werden, wenn er nicht betrieben wird. Speicher-Wassererwärmer mit Stell- füßen ausrichten. Stellfüße nicht über 35 mm Gesamt- länge herausdrehen.
- Seite 5 Speicher-Wassererwärmer aufstellen Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berüh- rung kommen. Vorsicht bei Löt- und Schweiß- arbeiten. Thermometerfühler (falls vorhanden) einbauen...
- Seite 6 Speicher-Wassererwärmer aufstellen (Fortsetzung) Anodenanschluß prüfen A Magnesiumanode B Masseleitung Die Thermometerleitung durch die Nut in der Flanschdämmung führen.
-
Seite 7: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen Für den trinkwasserseitigen Zirkulationsleitung mit Zirkulations- Anschluss die DIN 1988 und die pumpe, Rückschlagklappe und Zeit- DIN 4753 beachten (c: Vorschrif- schaltuhr ausrüsten. ten des SVGW). Schwerkraftbetrieb nur bedingt Alle Rohrleitungen mit lösbaren Ver- möglich. bindungen anschließen. Zirkulationspumpe an der Kessel- Nicht benötigte Anschlüsse mit Rot- kreisregelung oder über Schaltuhr gusskappen verschließen. -
Seite 8: Potenzialausgleich Anschließen
Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil Die Anlage muss zum Schutz vor Das Sicherheitsventil in der Kaltwas- Überdruck mit einem bauteilgeprüften serleitung anordnen. Es darf vom Membran-Sicherheitsventil ausgerüs- Speicher-Wassererwärmer nicht tet werden. absperrbar sein. Verengungen in der Zul. Betriebsdruck: 10 bar. Leitung zwischen Sicherheitsventil Der Anschluss-Durchmesser des und Speicher- Wassererwärmer sind Sicherheitsventils muss wie folgt aus-... - Seite 9 Inbetriebnahme Serviceanleitung...
- Seite 12 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
