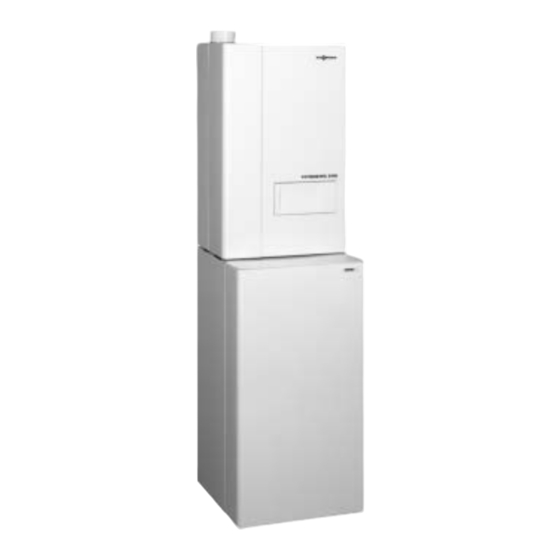

- Seite 1 Montageanleitung für die Fachkraft Vitocell W 100 Typ CUG Innenbeheizter Speicher Wassererwärmer zu Gas−Wandgeräten VITOCELL W 100 Vitocell W 100 Vitocell W 100 Typ CUG Typ CUG runde Ausführung eckige Ausführung 5851 196 3/2001...
-
Seite 2: Sicherheitshinweise
Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Die Sicherheitshinweise gelten auch in Verbindung mit Wärmeerzeugern. Sicherheitsvorschriften Arbeiten am Gerät Arbeiten an Gasinstallationen Die einschlägigen Sicherheitsbestim Montage, Wartung, Reparaturen dürfen nur von einem Installateur mungen der DIN, DIN EN, DVGW, müssen von autorisierten Fachkräften vorgenommen werden, der vom... -
Seite 3: Produktinformation
Allgemeine Information / Aufstellung Produktinformation Runde Ausführung Eckige Ausführung Emaillierter, innenbeheizter Spei cher Wassererwärmer zur Trinkwas Ansicht von oben Ansicht von oben sererwärmung in Verbindung mit Vitodens und Vitopend. Geeignet für Anlagen nach DIN 4751, DIN 4753 und DIN 1988. DIN−Registernummer beantragt. -
Seite 4: Speichertemperatursensor Einbauen
Aufstellung Speichertemperatursensor einbauen 1. Nur bei runder Ausführung: Speichertemperatursensor von außen durch die Durchführungs tülle (oben im Außenmantel) zie hen. 2. Speichertemperatursensor durch die Zugentlastungshülse ziehen. 3. Speichertemperatursensor in die Tauchhülse bis zum Anschlag ein schieben. 4. Zugentlastungshülse über die Tauchhülse schieben. - Seite 5 Aufstellung Verkleidung am Speicher−Wassererwärmer anbauen Runde Ausführung 1. Abdeckung oben mit 2 Blech schrauben am Mantel befestigen. 2. Wärmedämmung um den Flansch legen. 3. Thermometer (Zubehör) in die Abdeckhaube einbauen und den Fühler bis zum Anschlag in den Klemmbügel am Flansch schieben. Falls kein Thermometer ange schlossen wird, Öffnung in der Abdeckhaube mit der beiliegenden...
- Seite 6 Aufstellung Verkleidung am Speicher−Wassererwärmer anbauen (Fortsetzung) Eckige Ausführung Hinweis! Die Montagereihenfolge unbedingt einhalten. 1. Blechschrauben unten im Mantel blech bis auf 1 mm Gewindelänge einschrauben. 2. Seitenbleche mit Schlitzen in die Blechschrauben unten einhaken und oben am Mantelblech anschrauben. 1 mm 3.
-
Seite 7: Heizwasserseitig Anschließen
Anschlüsse Heizwasserseitig anschließen Bei der Installation sind die Vorschriften der DIN 1988, DIN 4751 und DIN 4753 zu beachten. Sicherheitshinweis! Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt− und Schweißarbeiten. Hinweis! Temperaturregler und Sicherheitstemperaturbegrenzer müssen so eingestellt werden, dass die Trinkwassertemperatur im Speicher−Wassererwärmer 95 ºC nicht überschreitet. -
Seite 8: Zirkulationsleitung Anschließen
EWs und den SEV Bestim ternehmens und den VDE Bestim mungen ausführen. mungen ausführen. Inbetriebnahme Inbetriebnahme des Spei cher Wassererwärmers siehe Serviceanleitung. Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (06452) 70 0 Telefax: (06452) 70 2780 www.viessmann.de...
