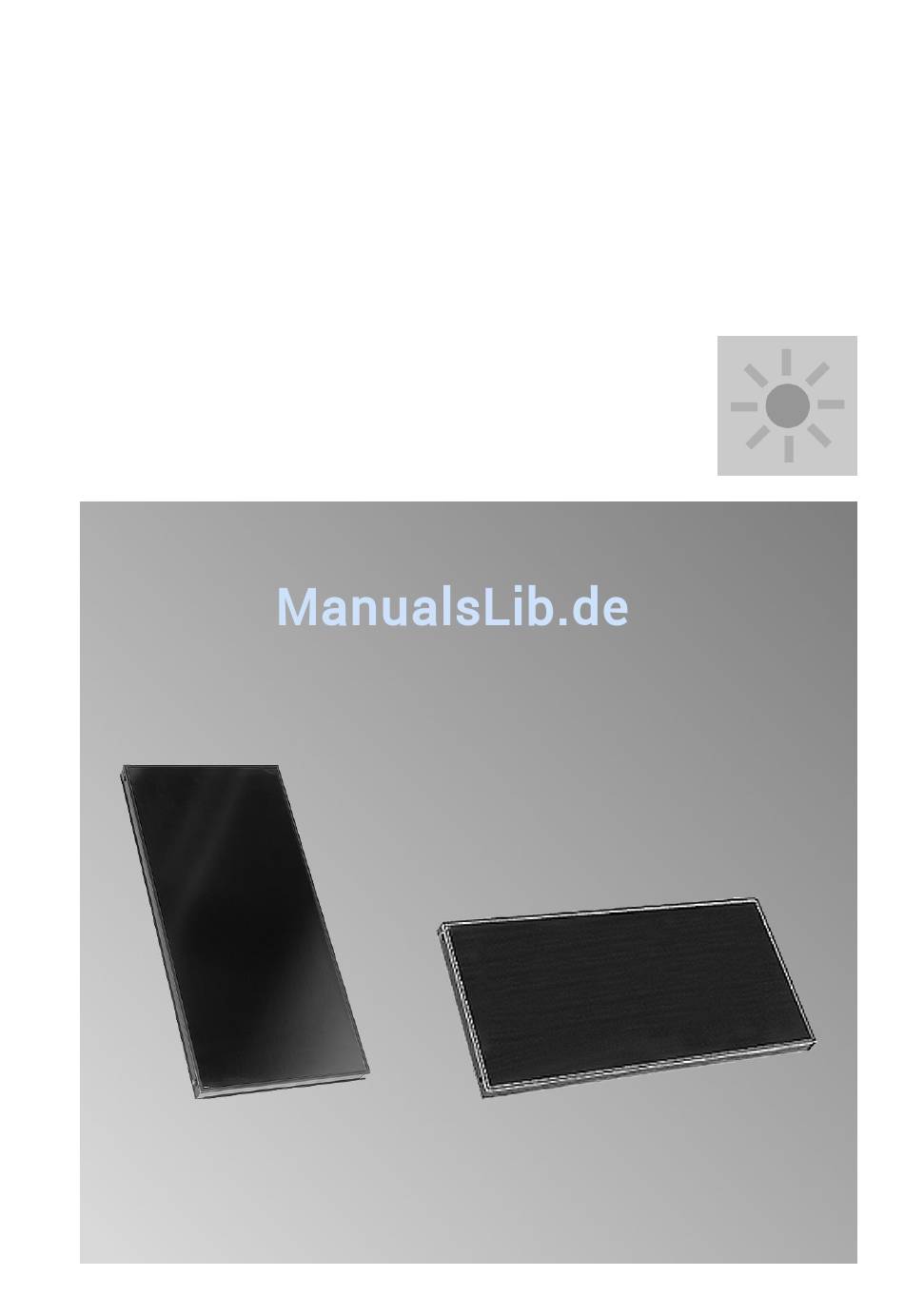

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitosol-F Gültigkeitshinweise siehe letzte Seite VITOSOL-F Bitte aufbewahren! 5681 887 10/2012...
-
Seite 2: Sicherheitshinweise
Beachten Sie bei Arbeiten Funktion gefährdet den sicheren ■ die nationalen Installationsvorschrif- Betrieb der Anlage. ten, Defekte Bauteile müssen durch ■ die gesetzlichen Vorschriften zur Viessmann Originalteile ersetzt Unfallverhütung, werden. ■ die gesetzlichen Vorschriften zum Umweltschutz, ■ die berufsgenossenschaftlichen Bestimmungen. - Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Inspektionsumfang.................... 13 Einzelteillisten Bestellung von Einzelteilen.................. 14 Technische Daten Vitosol 200-F......................16 Vitosol 300-F......................16 Bescheinigungen Konformitätserklärung..................17... -
Seite 5: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Druckverhältnisse prüfen und Vordruck des Ausdehnungsgefäßes ggf. ändern........•... -
Seite 6: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Druckverhältnisse prüfen und Vordruck des Ausdehnungsgefä- ßes ggf. ändern Dieser Vorgang kann nicht während des 4. Vordruck prüfen und ggf. ändern. Betriebs der Solaranlage durchgeführt In dem als Zubehör erhältlichen werden. Solar-Prüfkoffer befindet sich ein Manometer. - Seite 7 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Systemdruck der Solaranlage Zuschlag statische Höhe 0,1 bar/m ....bar/m Anlagendruck (Manometer) ....Druckreserve für Entlüftung + 0,1 Fülldruck ....Vordruck Ausdehnungsgefäß 5 Hinweis ....Diesen Wert auf dem Ausdehnungsgefäß mit „Vordruck“ vermerken.
-
Seite 8: Elektrische Anschlüsse Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Elektrische Anschlüsse prüfen Steckverbindungen und Leitungsdurch- führungen auf festen Sitz prüfen, Leitun- gen auf Beschädigungen prüfen. Spülen, Leckprüfung und Füllen der Solaranlage Achtung ■ Zubehör zum Spülen und Füllen der Die Befüllung und Inbetrieb- Solaranlage: nahme der Solaranlage ohne –... - Seite 9 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Absperrhahn D Behälter für Wärmeträgermedium B Entleerungshahn E Manometer C Befüllhahn F Befüllpumpe 1. Absperrhahn oder -ventile öffnen. 4. Schläuche der Spül- und Befüllein- richtung anschließen. Wärmeträger- Hinweis medium in den Behälter füllen. Bei Solar-Divicon die Rückschlag- ventile durch eine 45°- Rechtsdre- Hinweis...
-
Seite 10: Durchflussmenge Feststellen Und Ggf. Einstellen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Den Flüssigkeitsstand im Behäl- 8. Absperrhahn A öffnen. ter D beobachten und ggf. Wärme- trägermedium nachfüllen, damit 9. Umwälzpumpen entlüften. Manuell- keine Luft in den Solarkreis gelangen Betrieb einstellen. kann. Befüllpumpe F solange lau- Entlüftung so lange wiederholen, bis der Schwimmer in der Durchfluss- fen lassen, bis keine Luftblasen mehr... -
Seite 11: Anlage In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) High-flow-Betrieb, 40 l/(h·m Low-flow-Betrieb, 15 l/(h·m Kollektoran- Durchfluss in l/min Kollektoran- Durchfluss in l/min zahl zahl 10,5 12,5 15,5 18,5 10,5 21,5 11,5 23,5 Vitosol 200-F, Typ 5DIA Durchfluss 5 bis 6 l/min Anlage in Betrieb nehmen Entlüfter schließen. -
Seite 12: Wärmeträgermedium Prüfen Und Ggf. Austauschen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wärmeträgermedium prüfen und ggf. austauschen ■ Das mitgelieferte Wärmeträgerme- 1. pH-Wert des Wärmeträgermediums dium ist eine Flüssigkeit auf Basis 1,2- mit dem pH-Streifen des Solar-Prüf- Propylenglykol mit einem pH-Wert von koffers prüfen. 9,0 bis 10,5 und einer Frostsicherheit Die Farbe des pH-Streifens zeigt den bis −28 °C. -
Seite 13: Inspektionsumfang
Inspektionsumfang Inspektionsumfang Zur Betriebssicherheit der Solaranlage sollte eine jährliche Inspektion durchge- führt werden. Ergänzend dazu wird alle 3 bis 5 Jahre eine Sichtkontrolle der wesentlichen Komponenten (z.B. Kollektoren, Rohrlei- tungen) empfohlen. ■ Solaranlage entlüften. ■ Anlagenbetriebsdruck mit Sollwert vergleichen. Bei Abweichung Ausdeh- nungsgefäß... -
Seite 14: Einzelteillisten
Einzelteillisten Bestellung von Einzelteilen Folgende Angaben sind erforderlich: 0008 Verbindungselement ■ Herstell-Nr. (siehe Typenschild) 0009 Montageblech ■ Position des Einzelteils (aus dieser 0012 O-Ringe Einzelteilliste) 0014 Profilschelle 0016 Stützhülse Handelsübliche Teile sind im örtlichen 0020 Spezial-Armaturenfett Fachhandel erhältlich. 0021 Demontageanleitung 0022 Bedienungsanleitung Einzelteile 0023 Serviceanleitung... - Seite 15 Einzelteillisten Bestellung von Einzelteilen (Fortsetzung) 0001 0002 0003 0004 0005 0006 0007 0008 0009 0012 0014 0016 0020 0021 0022 0023 0025 0026 0027...
-
Seite 16: Technische Daten
Technische Daten Vitosol 200-F SV2A/ SV2B/ 5DIA SH2A SH2B Absorberfläche 2,32 2,32 4,76 Aperturfläche 2,33 2,33 4,96 Wärmekapazität c 6,40 kJ/(m ·K) Max. Stillstandtempera- °C Zul. Betriebsdruck Inhalt Wärmeträgerme- Liter 1,83/2,48 1,83/2,48 3,34 dium Vitosol 300-F SV3A/SH3A SV3B/SH3B Absorberfläche 2,32 2,32 Aperturfläche 2,33... -
Seite 17: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitosol-F mit den folgenden Normen überein- stimmt: DIN 1055-1: 2002-06 DIN 1055-4: 2005-03 DIN 1055-5: 2005-07 EN 12975 nach Solar-KEYMARK Gemäß den Bestimmungen der folgenden Richtlinien werden diese Produkte mit... -
Seite 20: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7374161 7374162 7374163 7374164 7417761 7417762 7417763 7417764 7417765 7417766 7417767 7417768 7439235 7514374 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
