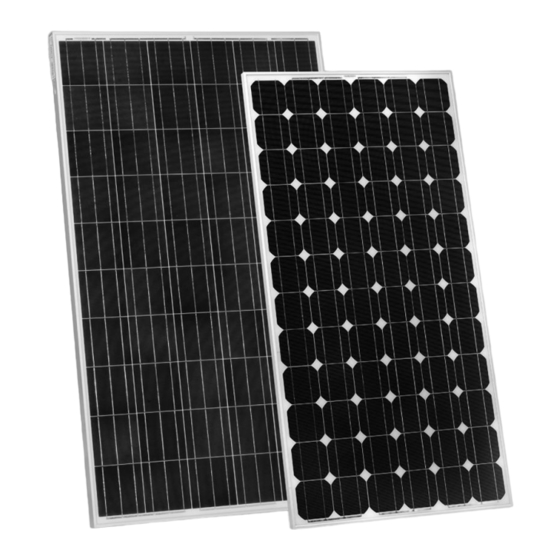

Viessmann Vitovolt 200 Montage- Und Serviceanleitung Für Die Fachkraft

Viessmann Vitovolt 200 Montage- Und Serviceanleitung Für Die Fachkraft

Photovoltaik-module
Vorschau ausblenden Andere Handbücher für Vitovolt 200:

Werbung

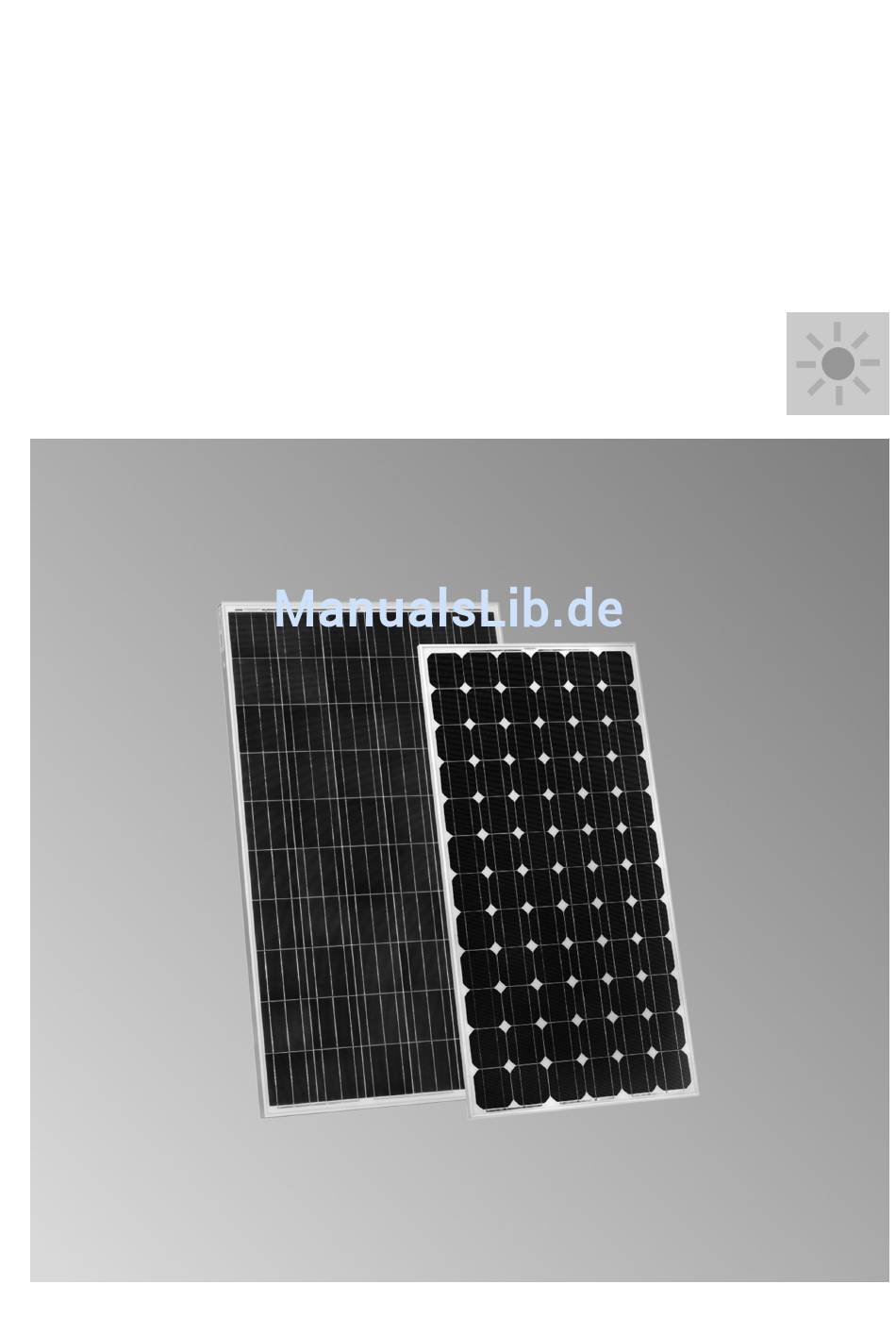

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitovolt 200
Photovoltaik-Module
VITOVOLT 200
Bitte aufbewahren!
5608 766 DE
11/2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitovolt 200

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitovolt 200 Photovoltaik-Module VITOVOLT 200 Bitte aufbewahren! 5608 766 DE 11/2016...
  • Seite 2: Erläuterung Der Sicherheitshinweise

    Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden.
  • Seite 3: Inhaltsverzeichnis

    Module anschließen ................■ Anschlussbeispiele ................■ Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....10 Inspektion, Wartung Protokolle Inbetriebnahme-Protokoll ............... 12 Erstinbetriebnahme, Wartung/Service ........... 14 Entsorgung Endgültige Außerbetriebnahme und Entsorgung ........16 Bescheinigungen Konformitätserklärung ................17 Vitovolt 200 ..................17 ■...
  • Seite 4: Information Symbole

    Beeinträchtigungen des Geräts und der Photovoltaik- anlage und anderer Sachwerte entstehen. Der Hersteller/Lieferant haftet nicht für derartige Schä- den. Das Risiko trägt allein der Nutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Beachtung der technischen Unterlagen, z. B. „Mon- tagehinweis Vitovolt 200“ und „Bedienungsanleitung Vitovolt 200“.
  • Seite 5: Montagevorbereitung

    Montagevorbereitung Anforderungen des Energieversorgungsunternehmens (EVU) Beim Errichten einer Photovoltaik-Anlage im Netzbe- trieb die jeweils gültigen Bestimmungen und Vorschrif- ten des jeweiligen EVU beachten. Die Photovoltaik-Anlage muss für den Betrieb mit dem EVU-Netz geeignet sein und störende Rückwirkungen auf das EVU-Netz oder Dritte müssen mit Sicherheit ausgeschlossen werden.
  • Seite 6: Montageablauf Hinweise Zu Den Modulen

    Montageablauf Hinweise zu den Modulen Unsachgemäßer Transport kann die Module beschä- Nicht montierte Module: ■ ■ digen. Mit der Glasseite nach oben ablegen und abdecken. Die Module nicht an der Anschlussdose oder den ■ Keine Verstärker der Sonneneinstrahlung, z. B. Spie- Anschlussleitungen (auf der Rückseite des Moduls) gel einsetzen, um die Einstrahlung zu beeinflussen.
  • Seite 7: Hinweise Zu Erdung/Potenzialausgleich

    Montageablauf Elektrischer Anschluss (Fortsetzung) Reihenschaltung: Zur Vermeidung von Überhitzung müssen die Lei- ■ ■ Zur Spannungserhöhung können Module in Reihe tungsquerschnitte und die Anschlusskapazität auf geschaltet werden. Dazu wird der positive Anschluss den max. Kurzschluss-Strom des Systems ausgelegt eines Moduls mit dem negativen Anschluss des sein.
  • Seite 8: Module Anschließen

    Montageablauf Elektrischer Anschluss (Fortsetzung) Module anschließen Abhängig von der Anlagenauslegung: ■ Max. anschließbare Anzahl der Photovoltaik-Module je String einhalten. Beachten, dass bei mehreren Strings jeder String aus der gleichen Modulanzahl besteht. ■ Eine wichtige Schutzmaßnahme gegen induzierte Überspannungen ist die richtige Verlegung der Lei- tungen.
  • Seite 9: Anschlussbeispiele

    Montageablauf Elektrischer Anschluss (Fortsetzung) 5. Anschlussleitungen (loses Ende) am Gleichstrom- Trennschalter (falls vorhanden) anschließen. Gleichstrom-Trennschalter mit dem Wechselrichter verbinden. Oder Anschlussleitungen (loses Ende) am Wechselrich- ter anschließen. Anschlussbeispiele Beispiel 1 Beispiel 2 System mit 1 String mit 8 Modulen, Module in Reihen- System mit 2 Strings mit 7 Modulen je String, Module in schaltung Reihenschaltung...
  • Seite 10: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Anlage außer Betrieb nehmen.................... 11 • 2. Photovoltaik-Module reinigen..................... 11 • • 3. Wechselrichter prüfen......................11 •...
  • Seite 11: Anlage Außer Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Anlage außer Betrieb nehmen Achtung Gleichspannungs- und Netzspannungsseite freischal- Um Geräteschäden zu vermeiden, jegliche ten, z. B. an der Gleichstrom-Freischaltstelle und Arbeiten an den Komponenten der Photovoltaik- einem Hauptschalter. Gegen fremdes Wiedereinschal- anlage nur bei abgedeckten Modulen durchfüh- ten sichern.
  • Seite 12: Protokolle Inbetriebnahme-Protokoll

    Protokolle Inbetriebnahme-Protokoll Betreiber der Anlage Standort der Anlage Name/Firma Name/Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Rufnummer Datum E-Mail Lieferscheinnummer Datum Installateur der Anlage Inbetriebnehmer der Anlage Name/Kundennummer Name/Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Rufnummer Datum E-mail Datum...
  • Seite 13 Protokolle Inbetriebnahme-Protokoll (Fortsetzung) Kollektorneigungswinkel α = ....° α α α Ausrichtung der Module Abweichung von Südausrichtung: ....° 90° 90° 0° Montageort Schrägdach Ja/Nein Flachdach Ja/Nein Freistehend, aufgeständert Ja/Nein Verschattung Ja/Nein Photovoltaik-Module Typ/Hersteller Kurzschluss-Strom (Isc) Leerlaufspannung (Uoc) Strom im MPP (Impp) Spannung im MPP (Umpp) PV-Modul-Anzahl Generatorleistung...
  • Seite 14: Erstinbetriebnahme, Wartung/Service

    Protokolle Inbetriebnahme-Protokoll (Fortsetzung) Wechselrichter Gerät 1 Gerät 2 Typ/Hersteller/Seriennummer DC-Nennleistung DC-Maximalleistung AC-Nennleistung Weitere Angaben zur Anlage Generator geerdet? Ja/Nein Positiv/Negativ Rückstromsicherung? Ja/Nein ....V/A DC-Trennschalter? Ja/Nein Typ: Prüfbericht String Wechselrichter Gerät Anzahl Module Kurzschluss-Strom Leerlaufspannung Isolationswiderstand Positive Elektrode ■ Negative Elektrode ■...
  • Seite 15 Protokolle Erstinbetriebnahme, Wartung/Service (Fortsetzung) Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
  • Seite 16: Entsorgung

    Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- ten und Betriebsstoffe der Anlage gehören nicht in den Hausmüll. Zur Außerbetriebnahme die Anlage spannungsfrei schalten. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Nicht mehr für den Einsatz geeignete Photovol- taik-Module können z.
  • Seite 17: Bescheinigungen

    Bescheinigungen Konformitätserklärung Vitovolt 200 Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie Angewandte Normen: EN 61215: 2005 EN 61730: 2007...
  • Seite 20 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
