VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

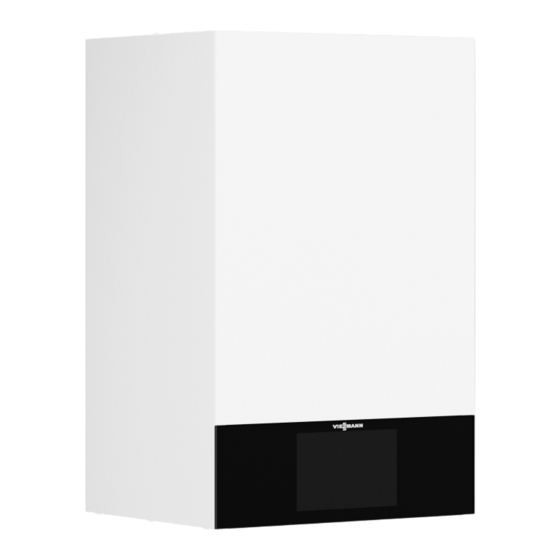

Vitodens 300-W
Typ B3HF, 1,9 bis 32 kW
Gas-Brennwert-Wandgerät
Erdgas- und Flüssiggas-Ausführung
VITODENS 300-W
Bitte aufbewahren!
6020462 DE
9/2019
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitodens 300-W B3HF

Inhaltszusammenfassung für Viessmann Vitodens 300-W B3HF

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitodens 300-W Typ B3HF, 1,9 bis 32 kW Gas-Brennwert-Wandgerät Erdgas- und Flüssiggas-Ausführung VITODENS 300-W Bitte aufbewahren! 6020462 DE 9/2019...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.

  • Seite 3: Sicherheitshinweise

    ■ beeinträchtigen und die Gewähr- Brenner, Abgassystem und Ver- leistung einschränken. rohrung nicht berühren. Bei Austausch ausschließlich Achtung Viessmann Originalteile oder von Durch elektrostatische Entladung Viessmann freigegebene Ersatz- können elektronische Baugruppen teile verwenden. beschädigt werden. Vor den Arbeiten geerdete Objekte berühren, z.

  • Seite 4: Verhalten Bei Abgasgeruch

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch Gefahr Bei Wasseraustritt aus dem Gerät Gefahr besteht die Gefahr von Verbrühun- Austretendes Gas kann zu Explosi- gen. onen führen, die schwerste Verlet- Heißes Heizwasser nicht berühren. zungen zur Folge haben. Nicht rauchen! Offenes Feuer und Kondenswasser ■...
  • Seite 5 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Abluftgeräte Gefahr Gleichzeitiger Betrieb des Heizkes- Bei Betrieb von Geräten mit Abluftfüh- sels mit Geräten mit Abluftführung rung ins Freie (Dunstabzugshauben, ins Freie kann durch Rückstrom Abluftgeräte, Klimageräte) kann durch von Abgasen lebensbedrohende die Absaugung ein Unterdruck entste- Vergiftungen zur Folge haben.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitodens 300-W, Typ B3HF ..............■ Anlagenbeispiele ................... Ersatzteillisten ..................10 2. Montagevorbereitung ........................ 11 3. Montageablauf Heizkessel anbauen und Anschlüsse montieren ........13 Vorderblech abbauen ................. 13 ■...
  • Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Ausgänge prüfen (Aktoren- und Sensortest) ......... 77 7. Störungsbehebung Störungsanzeige an der Bedieneinheit ..........80 Übersicht der Elektronikmodule ............. 81 Störungsmeldungen ................82 Instandsetzung ..................99 Heizkessel außer Betrieb nehmen ............. 99 ■ Heizkessel von Montagehilfe oder Montagerahmen abbauen ... 100 ■...

  • Seite 8: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 9: Bestimmungsgemäße Verwendung

    Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbetrieb in Eigen- initiative eine Einzelzulassung nach dem jeweiligen Landesrecht erwirken. Anlagenbeispiele Zum Erstellen der Heizungsanlage stehen Anlagenbei- Ausführliche Informationen zu Anlagenbeispielen: spiele mit hydraulischen und elektrischen Anschluss- www.viessmann-schemes.com Schemen mit Funktionsbeschreibung zur Verfügung.

  • Seite 10: Ersatzteillisten

    Information Ersatzteillisten Informationen zu Ersatzteilen finden Sie in der Viessmann Ersatzteil-App.

  • Seite 11: Montagevorbereitung

    Montagevorbereitung Montagevorbereitung Ø 96 -0,5 Ø 60,5 +0,8 Abb. 2 Kondenswasserablauf Heizungsrücklauf Heizungsvorlauf Befüllung/Entleerung Speichervorlauf Maß bei Aufstellung mit untergestelltem Speicher- Gasanschluss Wassererwärmer Speicherrücklauf...
  • Seite 12 Montagevorbereitung Montagevorbereitung (Fortsetzung) Hinweis 2. Wasserseitige Anschlüsse an den Armaturen der Der Heizkessel (Schutzart IP X4) ist für den Einbau in Konsole vorbereiten. Nassräume im Schutzbereich 1 gemäß DIN VDE 0100 Heizungsanlage gründlich spülen. zugelassen. Das Auftreten von Strahlwasser muss ausgeschlossen sein.

  • Seite 13: Montageablauf

    Montageablauf Heizkessel anbauen und Anschlüsse montieren Vorderblech abbauen Abb. 3 1. Vorderblech an der Unterseite mit Schraubendre- 2. Vorderblech etwas nach vorn schwenken und nach her oder ähnlichem Werkzeug entriegeln (eindrü- oben abnehmen. cken). Hinweis Schutzkappen von heizwasserseitigen Anschlüs- sen und Gasanschluss erst unmittelbar vor der Montage entfernen.
  • Seite 14 Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) 5. 2x 6. 2x Abb. 4 Hinweis 2. Dichtungen einsetzen. Dargestellt ist die Montage an einer Montagehilfe. Innendurchmesser Dichtungen: Der Heizkessel kann an folgende Zubehöre montiert ■ Gasanschluss Ø 18,5 mm werden: Heizwasserseitige Anschlüsse Ø 17,0 mm ■...

  • Seite 15: Heizkessel An Wandhalterung Anbauen

    Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) 4. Hinweis 6. 6. Klemmringverschraubungen dichtend festzie- Klammer unterhalb der Überwurfmutter Gasrohr hen. erst nach Montage des Geräts entfernen. Klammer 1 Umdrehung nach handfest. wird nicht mehr benötigt. 5. Anzugsdrehmoment Überwurfmuttern 30 Nm. Bei allen Arbeiten an den Verschraubungen des Gasanschlusses mit geeignetem Werkzeug gegen- halten.
  • Seite 16 Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) Abb. 5 1. Schutzkappen abziehen. 3. Vitodens an der Wandhalterung aufhängen. 2. Dichtungen einsetzen. Armaturen und Gasabsperr- 4. Hinweis hahn anbauen. Klammer unterhalb der Überwurfmutter Gasrohr erst nach Montage des Geräts entfernen. Klammer Innendurchmesser Dichtungen: wird nicht mehr benötigt.

  • Seite 17: Konsole Bedieneinheit An Der Kesseloberseite Anbauen

    Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) Konsole Bedieneinheit an der Kesseloberseite anbauen Im Auslieferungszustand ist die Bedieneinheit an der Kesselunterseite angeordnet. Falls zur besseren Bedienbarkeit erforderlich, kann die Bedieneinheit an der Kesseloberseite angeordnet werden. Dazu die Konsole nach oben umbauen. 0 °...

  • Seite 18: Heizwasserseitige Anschlüsse

    Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) 1. Scharniere ausbauen und aufbewahren, falls spä- 6. Stecker an der umgedrehten Konsole wieder ter wieder zurückgebaut werden soll. rechts einstecken. 4. Stecker der Verbindungsleitung von der Konsole abziehen. Achtung Falsche Verlegung der Leitung kann zu Beschädigungen durch Wärmeeinwirkung und Beeinflussung der EMV-Eigenschaften führen.

  • Seite 19: Kondenswasseranschluss

    Montageablauf Kondenswasseranschluss 1. Mitgelieferten Ablaufschlauch am Ablaufstutzen aufstecken. 2. Ablaufschlauch mit stetigem Gefälle und Rohrbe- lüftung an das Abwassernetz oder eine Neutralisa- tionseinrichtung anschließen. Hinweis Weiterführende Ablaufleitung möglichst innerhalb des Gebäudes verlegen. Falls die weiterführende Ablaufleitung außerhalb des Gebäudes verlegt wird: Leitung min.

  • Seite 20: Abgasanschluss

    „Systemzertifizierung“ und „Abgasanlage Fa. Sko- geführt. berne GmbH“ dürfen nur in Verbindung mit dem ■ Gültige Vorschriften zur Errichtung und Inbetrieb- Viessmann Abgassystem der Firma Skoberne verwen- nahme von Abgasanlagen sind eingehalten. det werden. Gefahr Abgas-Zuluftleitung anschließen Undichte oder verstopfte Abgasanlagen oder...

  • Seite 21: Elektrische Anschlüsse

    Montageablauf Gasanschluss (Fortsetzung) 2. Dichtheit prüfen. 3. Gasleitung entlüften. Gefahr Gasaustritt führt zu Explosionsgefahr. Dichtheit aller gasseitigen Anschlüsse (auch geräteintern) prüfen. Hinweis Zur Dichtheitsprüfung nur geeignete und zugelas- sene Lecksuchmittel (EN 14291) und Geräte ver- wenden. Lecksuchmittel mit ungeeigneten Inhalts- stoffen (z.
  • Seite 22 Montageablauf Elektrische Anschlüsse (Fortsetzung) 5. 2x Abb. 11 Hinweis Achtung Arbeitsschritte 1. bis 3. nur, falls die Bedieneinheit Durch elektrostatische Entladung können elekt- unten angeordnet ist. ronische Baugruppen beschädigt werden. Stecker an der Konsole nicht abziehen. Lage und Vor den Arbeiten geerdete Objekte, z. B. Hei- Fixierung der Leitung (Befestigungspunkt am zungs- oder Wasserrohre berühren, um die sta- Gehäuse) nicht verändern.

  • Seite 23: Übersicht Elektrische Anschlüsse

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Übersicht elektrische Anschlüsse Hinweis Weitere Angaben zu den Anschlüssen siehe folgende Kapitel. 6 5 4 3 2 1 6 5 4 3 2 1 Abb. 12 Anschlüsse an Stecker 230 V~ Anschlüsse an Kleinspannungsstecker Netzanschluss Außentemperatursensor fÖ...

  • Seite 24: Bauseitige Anschlüsse Am Zentral-Elektronikmodul Hmu

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Bauseitige Anschlüsse am Zentral-Elektronikmodul HMU Abb. 13 Durchführungstüllen 230 V-Leitungen Steckverbindung an der Geräteunterseite Durchführungstüllen Kleinspannung Stecker zum Anschluss von Sensoren und Plus- Stecker aus der Verpackung der Montageteile ent- nehmen. Durchführungstüllen je nach Bedarf öffnen. Jeweils ■...

  • Seite 25: Anschluss Speichertemperatursensor

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Anschluss Speichertemperatursensor Speichertemperatursensor an Klemmen 3 und 4 am Vorhandene Stecker am Sensor entfernen und Ader- Endhülsen montieren. außenliegenden Stecker anschließen. Siehe Seite 24. Umwälzpumpe anschließen an P1 und P2 Hinweis Mögliche Anschlüsse an P2 und Priorität der Priorität der Anschlüsse beachten.

  • Seite 26: Hinweise Zum Anschluss Plusbus-Teilnehmer

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Hinweise zum Anschluss PlusBus-Teilnehmer An die Regelung können max. folgende PlusBus-Teil- 1 Erweiterung EM-S1 (Elektronikmodul ADIO oder ■ nehmer angeschlossen werden: SDIO/SM1A) ■ 3 Erweiterungen EM-M1 oder EM-MX (Elektronikmo- ■ 1 Erweiterung EM-P1 (Elektronikmodul ADIO) dul ADIO) ■...
  • Seite 27 Montageablauf Elektrische Anschlüsse (Fortsetzung) Netzanschluss und PlusBus-Anschluss von Zubehören Netzanschluss aller Zubehöre am Zentral-Elektronikmodul HMU Abb. 19 Zubehöre teilweise mit direktem Netzanschluss Abb. 20 Zentral-Elektronikmodul HMU Wärmeerzeuger Netzschalter Erweiterungssatz Mischer (Elektronikmodul Netzeingang fÖ ADIO) Netzausgang fÖ Erweiterungssatz Mischer (Elektronikmodul PlusBus ADIO) Netzausgang am Zentral-Elektronikmodul Erweiterung EM-EA1 (Elektronikmodul DIO)

  • Seite 28: Netzanschluss Fö

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Netzanschluss fÖ Gefahr Bei Anschluss des Geräts mit flexibler Netzan- ■ Unsachgemäß ausgeführte Elektroinstallationen schlussleitung muss sichergestellt sein, dass bei können zu Verletzungen durch elektrischen Versagen der Zugentlastung die stromführenden Lei- Strom und zu Geräteschäden führen. ter vor dem Schutzleiter gestrafft werden.

  • Seite 29: Anschlussleitungen Verlegen

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Anschlussleitungen verlegen Achtung Durch beschädigte Verschlüsse und Durchfüh- rungstüllen ist der Spritzwasserschutz nicht mehr gewährleistet. Verschlüsse und nicht benötigte Durchführungs- tüllen an der Geräteunterseite nicht öffnen oder beschädigen. Leitungsdurchführungen mit den montierten Durchführungstüllen abdichten. Abb. 21 Leitungen mit mitgelieferten Leitungsschellen bündeln.

  • Seite 30: Betriebssicherheit Und Systemvoraussetzungen Wlan

    Montageablauf Betriebssicherheit und Systemvoraussetzungen WLAN Systemvoraussetzung WLAN-Router Dynamische IP-Adressierung (DHCP, Auslieferungs- ■ ■ WLAN-Router mit aktiviertem WLAN: zustand) im Netzwerk (WLAN): Der WLAN-Router muss durch ein ausreichend Vor Inbetriebnahme bauseits durch IT-Fachkraft prü- sicheres WPA2-Passwort geschützt sein. fen lassen, ggf. einrichten. Der WLAN-Router muss immer das aktuellste Firm- ■...
  • Seite 31 Montageablauf Betriebssicherheit und Systemvoraussetzungen… (Fortsetzung) Optimaler Durchdringungswinkel Abb. 23 WLAN-Router Wärmeerzeuger Wand...

  • Seite 32: Anschlussraum Schließen

    Montageablauf Anschlussraum schließen 2. 2x Abb. 24...

  • Seite 33: Bedieneinheit Und Vorderblech Anbauen

    Montageablauf Bedieneinheit und Vorderblech anbauen Bedieneinheit unten angeordnet Abb. 25 Lightguide nach oben...

  • Seite 34: Bedieneinheit Oben Angeordnet

    Montageablauf Bedieneinheit und Vorderblech anbauen (Fortsetzung) Bedieneinheit oben angeordnet Abb. 26 1. Konsole Bedieneinheit oben einbauen. Siehe 3. Lightguide umdrehen und unten an der Bedien- Seite 17. einheit einrasten. Stecker an der Konsole wieder rechts einstecken. Lage und Fixierung der Leitung (Befestigungspunkt 4.

  • Seite 35: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Erstinbetriebnahme der Anlage mit Inbetriebnahme-Assistent........36 • • 2. Heizungsanlage füllen....................... 39 • • • 3. Alle heiz- und trinkwasserseitigen Anschlüsse auf Dichtheit prüfen •...

  • Seite 36: Erstinbetriebnahme Der Anlage Mit Inbetriebnahme-Assistent

    Erstinbetriebnahme, Inspektion, Wartung Erstinbetriebnahme der Anlage mit Inbetriebnahme-Assistent Achtung Gerät nur mit vollständig gefülltem Siphon in Betrieb nehmen. Prüfen, ob Siphon mit Wasser gefüllt ist. Inbetriebnahme-Assistent 1. Gasabsperrhahn öffnen. 3. Wärmeerzeuger in Betrieb nehmen und dem Inbe- triebnahme-Assistenten folgen. Siehe folgende Falls das Gerät noch nicht eingeschaltet wurde: Übersicht.

  • Seite 37: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Erstinbetriebnahme der Anlage mit… (Fortsetzung) Ablauf Inbetriebnahme-As- Erläuterungen und Verweise sistent Inbetriebnahme Sprache Mit Bedienteil Falls die Inbetriebnahme an der Bedieneinheit des Wärmeerzeugers erfolgen soll. Mit Softwaretool Das Gerät schaltet automatisch den WLAN Access Point ein. Weitere Inbetriebnahmeschritte entsprechend den Anweisungen des verwen- deten Softwaretools (z.
  • Seite 38 Erstinbetriebnahme, Inspektion, Wartung Erstinbetriebnahme der Anlage mit… (Fortsetzung) Ablauf Inbetriebnahme-As- Erläuterungen und Verweise sistent Hydraulische Weiche nur Anlage mit hydraulischer Weiche ohne Trinkwassererwärmung ■ Heizung Trinkwassererwärmung Trinkwassererwärmung mit z. B. separatem Speicher-Wassererwärmer vor ■ vor der hydraulischen der hydraulischen Weiche angeschlossen Weiche Trinkwassererwärmung Trinkwassererwärmung mit z.

  • Seite 39: Heizungsanlage Füllen

    Erstinbetriebnahme, Inspektion, Wartung Erstinbetriebnahme der Anlage mit… (Fortsetzung) Hinweis Einen weiteren Aufkleber Zugangscode an der mar- Solange die Prüfung nicht positiv beendet wurde, kierten Stelle auf das Typenschild kleben. bleibt der Brenner gesperrt. Inbetriebnahme-Assistenten nachträglich aufrufen Nach der Fehlerbehebung Netzschalter aus- und wie- der einschalten.

  • Seite 40: Befüllfunktion Aktivieren

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) Zulässige Gesamthärte des Füll- und Ergänzungswassers Gesamt-Wärmeleistung Spezifisches Anlagenvolumen < 20 l/kW 20 l/kW bis < 50 l/kW 50 l/kW ≥ ≥ ≤ 3,0 mol/m (16,8 °dH) 2,0 mol/m (11,2 °dH) < 0,02 mol/m (0,11 °dH) ≤...

  • Seite 41: Alle Heiz- Und Trinkwasserseitigen Anschlüsse Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Alle heiz- und trinkwasserseitigen Anschlüsse auf Dichtheit prüfen Heizungsanlage entlüften 1. Gasabsperrhahn schließen und Gerät einschalten. 4. Zulaufschlauch von Kesselfüll- und Entleerungs- hahn abbauen. 2. Entlüftungsprogramm aktivieren (siehe Inbetrieb- nahme-Assistent oder folgendes Kapitel). 5. Gasabsperrhahn öffnen. 3. Druck der Anlage einregulieren. Im Display wird der Anlagendruck angezeigt.

  • Seite 42: Gasart Umstellen (Nur Bei Betrieb Mit Flüssiggas)

    Erstinbetriebnahme, Inspektion, Wartung Gasart prüfen (Fortsetzung) 2. Gasart in Protokoll aufnehmen. Gasart umstellen (nur bei Betrieb mit Flüssiggas) 1. Umstellung der Gasart an der Regelung siehe 2. Aufkleber „G31“ (liegt bei den technischen Unterla- „Erstinbetriebnahme der Anlage mit Inbetrieb- gen) neben das Typenschild auf dem Oberblech nahme-Assistent“...

  • Seite 43: Bedieneinheit In Wartungsposition Versetzen

    Erstinbetriebnahme, Inspektion, Wartung Bedieneinheit in Wartungsposition versetzen Für verschiedene Wartungsarbeiten die Bedieneinheit je nach Anordnung nach oben oder unten versetzen. 2. 2. Abb. 30 Stecker an der Konsole nicht abziehen. Lage und Fixierung der Leitung (Befestigungspunkt des Lei- tungsbinders) nicht verändern. Ruhedruck und Anschlussdruck messen Gefahr Betrieb mit Flüssiggas...
  • Seite 44 Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen (Fortsetzung) 01. Netzschalter ausschalten. 02. Gasabsperrhahn schließen. 03. Schraube im Mess-Stutzen am Gaskombireg- ler lösen, nicht herausdrehen. Manometer anschließen. 04. Gasabsperrhahn öffnen. 05. Ruhedruck messen und Messwert in Protokoll auf- nehmen. Sollwert: max. 57,5 mbar (5,75 kPa). 06.

  • Seite 45: Funktionsablauf Und Mögliche Störungen

    Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen (Fortsetzung) Anschlussdruck (Fließdruck) Maßnahmen Bei Erdgas Bei Flüssig- E, E+, M L, LL, S, K unter 13 mbar unter 17 mbar unter 18 mbar unter 16 mbar unter 25 mbar Keine Inbetriebnahme vorneh- (1,3 kPa) (1,7 kPa) (1,8 kPa)

  • Seite 46: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Funktionsablauf und mögliche Störungen (Fortsetzung) nein Brenner in Betrieb Schaltet unterhalb des ein- Dichtheit der Abgasanlage gestellten Kesselwassertem- prüfen (Abgasrezirkulation). peratur-Sollwerts aus und Gasfließdruck prüfen. startet unmittelbar neu. Selbsttätige Kalibrierung Störung F.62, F.373 Für ausreichende Wärmeab- der Verbrennungsrege- nahme sorgen.

  • Seite 47: Förderleistung Der Integrierten Umwälzpumpe Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Förderleistung der integrierten Umwälzpumpe einstellen Die Pumpendrehzahl und damit die Förderleistung Die minimale Förderleistung und die maximale För- ■ wird in Abhängigkeit von Außentemperatur und Schalt- derleistung sind im Auslieferungszustand auf fol- zeiten für Heizbetrieb oder reduzierten Betrieb gere- gende Werte eingestellt: gelt.

  • Seite 48: Restförderhöhe Der Internen Umwälzpumpe Bei Heizbetrieb Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Förderleistung der integrierten Umwälzpumpe… (Fortsetzung) Restförderhöhen der eingebauten Umwälzpumpe 1000 1200 1400 Volumenstrom in Liter/h Abb. 32 Kennlinie Förderleistung Umwälzpumpe 10 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 % Restförderhöhe der internen Umwälzpumpe bei Heizbetrieb einstellen Einstellung nur bei folgenden Anlagenbedingungen...

  • Seite 49: Estrichtrocknung Aktivieren

    Erstinbetriebnahme, Inspektion, Wartung Restförderhöhe der internen Umwälzpumpe bei… (Fortsetzung) 2. Anlage in Betrieb nehmen. 3. Heizkreis auf ausreichende Wärmeversorgung und eventuelle Strömungsgeräusche prüfen. Falls erforderlich, Wert in Parameter 1432.1 in klei- nen Schritten ändern: Falls Wärmeversorgung nicht ausreichend ist, ■ höheren Wert einstellen.

  • Seite 50: Brenner Ausbauen

    Erstinbetriebnahme, Inspektion, Wartung Dichtheitsprüfung Abgas-Zuluft-System… (Fortsetzung) Falls größere CO - oder kleinere O -Werte gemessen Achtung Falls die Messöffnung nicht verschlossen ist, werden, ist eine Druckprüfung der Abgasleitung bei wird Verbrennungsluft aus dem Raum ange- einem statischen Überdruck von 200 Pa erforderlich. saugt.

  • Seite 51: Brennerdichtung Und Flammkörper Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Brennerdichtung und Flammkörper prüfen Abb. 35 Flammkörper Elektroden und Dichtung 5. Neue Brennerdichtung einbauen. Einbaulage Beschädigungen prüfen. Bauteile nur im Fall von beachten. Lasche entsprechend der Abbildung Beschädigung oder Verschleiß demontieren und aus- ausrichten. tauschen. 6. Wärmedämmring und Flammkörper Hinweis Dichtung...

  • Seite 52: Zünd- Und Ionisationselektrode Prüfen Und Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Zünd- und Ionisationselektrode prüfen und einstellen ±0,5 Abb. 36 Zündelektroden Ionisationselektrode 1. Elektroden auf Abnutzung und Verschmutzung prü- 3. Abstände prüfen. Sind die Abstände nicht in Ord- fen. nung oder die Elektroden beschädigt, Elektroden mit Dichtung austauschen und ausrichten. Befesti- 2.
  • Seite 53 Erstinbetriebnahme, Inspektion, Wartung Kondenswasserablauf prüfen und Siphon reinigen (Fortsetzung) Abb. 38 1. Konsole mit Bedieneinheit nach oben versetzen. 8. Zulaufschlauch wieder aufstecken. Siehe „Bedieneinheit in Wartungsposition verset- zen“. Gefahr Gefahr eines Stromschlags durch austreten- 2. Zentral-Elektronikmodul HMU nach vorn klappen. des Kondenswasser.

  • Seite 54: Brenner Einbauen

    Erstinbetriebnahme, Inspektion, Wartung Brenner einbauen Abb. 39 1. Falls erforderlich, Bedieneinheit versetzen. 5. Elektrische Leitungen anschließen: ■ Gebläsemotor (2 Stecker) 2. Brenner einsetzen. Schrauben über Kreuz ■ Ionisationselektrode anziehen. Zündeinheit ■ Anzugsdrehmoment: 6,5 Nm ■ Erdung 3. Gasanschlussrohr mit neuer Dichtung anbauen. Anzugsdrehmoment: 30 Nm 4.

  • Seite 55: Ausdehnungsgefäß Und Anlagendruck Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Ausdehnungsgefäß und Anlagendruck prüfen Hinweis Zur besseren Zugänglichkeit des Messnippels kann der Feuerungsautomat abgenommen werden: ■ Feuerungsautomat oben nach rechts ziehen, bis sich die Klettverbindung löst. Verriegelung betätigen und Feuerungsautomat nach ■ oben aus der Halterung nehmen. Prüfung bei kalter Anlage durchführen.

  • Seite 56: Obere/Untere Wärmeleistung Auswählen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen (Fortsetzung) Zulässiger CO-Gehalt Der CO-Gehalt muss bei allen Gasarten < 1000 ppm betragen. Zulässiger CO oder O -Gehalt Betrieb mit Erdgas Nenn-Wärmeleis- -Gehalt (%) -Gehalt (%) tung (kW) Obere Wärmeleis- Untere Wärmeleis- Obere Wärmeleis- Untere Wärmeleis- tung tung tung...

  • Seite 57: Abgassystem Auf Freien Durchgang Und Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen (Fortsetzung) Auf folgende Schaltflächen tippen: 08. „ Brennermodulation Sollwert “ auswählen. 09. Untere Wärmeleistung einstellen: „Minimale Heizleistung“ auswählen. 02. „Service“ Der Brenner läuft mit unterer Wärmeleistung. 03. Passwort „viservice“ eingeben. 10. Obere Wärmeleistung einstellen: „Maximale Heizleistung“ auswählen. 04.

  • Seite 58: Systemkonfiguration

    Erstinbetriebnahme, Inspektion, Wartung Anzeige Wartung abfragen und zurücksetzen (Fortsetzung) Hinweis 4. Mit bestätigen. Eine quittierte Wartungsmeldung, die nicht zurückge- setzt wurde, erscheint am folgenden Montag erneut. 5. „Systemkonfiguration“ Nach durchgeführter Wartung (Wartung zurückset- 6. „Heizkessel“ zen) 7. Parameter 1411.0 „Wartungsmeldungen zurück- 1.

  • Seite 59: Parameter Aufrufen

    Systemkonfiguration (Parameter) Parameter aufrufen Die Parameter sind in Gruppen eingeteilt: Auf folgende Schaltflächen tippen: ■ – „Allgemein“ – „Heizkessel“ 1. „ “ – „Warmwasser“ – „Heizkreis 1/2/3/4“ 2. „Service“ „Solar“ – Heizungsanlagen mit einem Heizkreis ohne Mischer 3. Passwort „viservice“ eingeben. ■...

  • Seite 60: "Estrichtrocknung" Einstellung

    Systemkonfiguration (Parameter) Allgemein (Fortsetzung) 897.0 „Estrichtrocknung“ Einstellung Erläuterungen Nicht aktiv Estrichtrocknung nach wählbaren Temperatur-Zeit- Profilen einstellbar. Verlauf der einzelnen Profile siehe Kapitel „Funktionsbeschreibung“. Diagramm 1 Diagramm 2 Diagramm 3 Diagramm 4 Diagramm 5 Diagramm 6 912.0 „Automatische Sommer-/Winterzeitumstellung“ Einstellung Erläuterungen Nein Automatische Umstellung ausgeschaltet Automatische Umstellung eingeschaltet...

  • Seite 61: Heizkessel

    Systemkonfiguration (Parameter) Allgemein (Fortsetzung) 1098.5 „Brennwert“ Einstellung Erläuterungen Wert ist in der Abrechnung des Gasversorgers aufge- führt. Wird für Angaben zum Gasverbrauch verwendet. 10,0000 5,0000 bis Brennwert einstellbar von 5,0000 bis 40,0000 kWh/m 40,0000 in Schritten von 0,0001 1139.0 „Außentemperaturgrenze für Aufhebung des reduzierten Raumtemperatur-Sollwerts“ Einstellung Erläuterungen Temperaturgrenze für Aufhebung des reduzierten...

  • Seite 62: "Zeitintervall Bis Zur Nächsten Wartung" Einstellung

    Systemkonfiguration (Parameter) Heizkessel (Fortsetzung) 522.3 „Zeitintervall bis zur nächsten Wartung“ Einstellung Erläuterungen Zeitintervall bis zur nächsten Wartung Kein Zeitintervall eingestellt 3 Monate 6 Monate 12 Monate 18 Monate 24 Monate 596.0 „Maximale Heizleistung“ Einstellung Erläuterungen Für den Heizbetrieb kann die max. Heizleistung be- grenzt werden.

  • Seite 63: Warmwasser

    Systemkonfiguration (Parameter) Heizkessel (Fortsetzung) 1432.2 „Betriebsweise der Primärkreispumpe“ Einstellung Erläuterungen Interne Umwälzpumpe wird mit konstantem Differenz- druck betrieben. 1 bis 20 Interne Umwälzpumpe wird mit ansteigendem Diffe- renzdruck betrieben. Einstellbar von 1 bis 20 mbar 1503.0 „Minimale Heizleistung“ Einstellung Erläuterungen Für den Heizbetrieb kann die minimale Heizleistung begrenzt werden.

  • Seite 64: "Verbrühschutz" Einstellung

    Systemkonfiguration (Parameter) Warmwasser (Fortsetzung) 503.0 „Verbrühschutz“ Einstellung Erläuterungen Die einstellbare Warmwassertemperatur wird auf ei- nen Höchstwert begrenzt. Verbrühschutz ausgeschaltet Gefahr Verletzungsgefahr durch erhöhte Warmwasser- temperatur. Anlagenbetreiber auf Gefahren durch erhöhte Auslauftemperatur an den Zapfstellen hinwei- sen. Verbrühschutz eingeschaltet (Höchstwert Warmwas- sertemperatur 60°C) Hinweis Auch bei eingeschaltetem Verbrühschutz kann in fol-...

  • Seite 65: Heizkreis 1, Heizkreis 2, Heizkreis 3, Heizkreis 4

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3, Heizkreis 4 Hinweis Fett gedruckter Parameterwert ist der Auslieferungs- zustand. 424.3 „Erhöhung des Vorlauftemperatur-Sollwerts beim Übergang von Betrieb mit reduzierter Raumtem- peratur in den Betrieb mit normaler/Komfort Raumtemperatur Heizkreis 1“ Einstellung Erläuterungen Erhöhung des Vorlauftemperatur-Sollwerts beim Über- gang von Betrieb mit reduzierter Raumtemperatur in den Betrieb mit normaler Raumtemperatur oder Kom-...

  • Seite 66: "Zeitdauer Für Die Erhöhung Des Vorlauftemperatur-Sollwerts Heizkreis 3" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 428.4 „Zeitdauer für die Erhöhung des Vorlauftemperatur-Sollwerts Heizkreis 3“ Einstellung Erläuterungen Zeitdauer für die Erhöhung des Vorlauftemperatur- Sollwerts Siehe auch Kapitel „Funktionsbeschreibung“ 60 Min Auslieferungszustand 60 Min 0 bis 120 Temperaturerhöhung einstellbar von 0 bis 120 min 430.3 „Erhöhung des Vorlauftemperatur-Sollwerts beim Übergang von Betrieb mit reduzierter Raumtem- peratur in den Betrieb mit normaler/Komfort Raumtemperatur Heizkreis 4“...

  • Seite 67: "Raumeinflussfaktor Heizkreis 1" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 933.7 „Raumeinflussfaktor Heizkreis 1“ Einstellung Erläuterungen Je höher der Wert umso größer der Einfluss der Raumtemperatur auf die Vorlauftemperatur des Heiz- kreises (Heizkennlinie). Für den Heizkreis muss Betriebsweise mit Raumtemperatur-Aufschaltung (Pa- rameter 933.6) eingestellt sein.

  • Seite 68: "Vorrang Trinkwassererwärmung Heizkreis 3" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 935.3 „Vorrang Trinkwassererwärmung Heizkreis 3“ Einstellung Erläuterungen Vorrang der Trinkwassererwärmung gegenüber Heiz- kreispumpe und Mischer Ohne Vorrang der Trinkwassererwärmung Warmwasser Mit Vorrang der Trinkwassererwärmung 935.5 „Differenztemperatur Heizkreis 3“ Einstellung Erläuterungen Die Vorlauftemperatur des Wärmeerzeugers ist um ei- ne einstellbare Differenztemperatur höher als die Vor- lauftemperatur des Heizkreises mit Mischer.

  • Seite 69: "Betriebsweise Heizkreis 4" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 936.6 „Betriebsweise Heizkreis 4“ Einstellung Erläuterungen Siehe auch Parameter 936.7 Heizbetrieb: witterungsgeführt ohne Raumtemperatur- Witterungsgeführt ohne Raumtemperatur-Einfluss Aufschaltung witterungsgeführt mit Raumtemperatur-Auf- Witterungsgeführt mit Raumtemperatur-Einfluss schaltung 936.7 „Raumeinflussfaktor Heizkreis 4“ Einstellung Erläuterungen Je höher der Wert umso größer der Einfluss der Raumtemperatur auf die Vorlauftemperatur des Heiz- kreises (Heizkennlinie).
  • Seite 70 Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 1192.1 „Maximalbegrenzung Vorlauftemperatur Heizkreis 1“ Einstellung Erläuterungen Maximalbegrenzung der Vorlauftemperatur des Heiz- kreises 74 °C Maximalbegrenzung im Auslieferungszustand 74 °C 10 bis 100 Einstellbereich begrenzt durch wärmeerzeugerspezifi- sche Parameter 1193.0 „Minimalbegrenzung Vorlauftemperatur Heizkreis 2“ Einstellung Erläuterungen Minimalbegrenzung der Vorlauftemperatur des Heiz-...
  • Seite 71 Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 1195.1 „Maximalbegrenzung Vorlauftemperatur Heizkreis 4“ Einstellung Erläuterungen Maximalbegrenzung der Vorlauftemperatur des Heiz- kreises 74 °C Maximalbegrenzung im Auslieferungszustand 74 °C 10 bis 100 Einstellbereich begrenzt durch wärmeerzeugerspezifi- sche Parameter 1395.1 „Heizgrenze: Sparfunktion Außentemperatur Heizkreis 1“ Einstellung Erläuterungen Heizkreispumpenlogik-Funktion (Sommersparschal-...

  • Seite 72: Solar

    130 °C 20 - 200 °C 20 bis 200 Kollektormaximaltemperatur einstellbar von 20 bis 200 °C in Schritten von 1 °C 1127.0 „Frostschutzfunktion für Solarkreis“ Einstellung Erläuterungen Frostschutzfunktion für den Solarkreis: Nicht aktiv Aktiv Nicht erforderlich bei Viessmann Wärmeträgermedium...

  • Seite 73: Teilnehmernummern Der Angeschlossenen Erweiterungen

    (Fortsetzung) 1136.2 „Wärmeträgermedium Solarkreis“ Einstellung Erläuterungen Einstellung ist erforderlich zur Ermittlung des solaren Ertrags Ermittlung Solarertrag mit Wärmeträgermedium Was- Ermittlung Solarertrag mit Viessmann Wärmeträger- medium 1394.0 „Warmwassertemperatur-Sollwert bei Nachladeunterdrückung“ Einstellung Erläuterungen 40 °C Warmwassertemperatur-Sollwert bei Nachladeunter- drückung. Oberhalb des eingestellten Sollwerts ist die Nachladeunterdrückung aktiv.
  • Seite 74 Systemkonfiguration (Parameter) Teilnehmernummern der angeschlossenen… (Fortsetzung) Erweiterung EM-P1 ■ – Falls keine Heizkreise mit Mischer in der Anlage vorhanden sind: 1 – Falls Heizkreise mit Mischer (Erweiterungen EM- M1 oder EM-MX) in der Anlage vorhanden sind: Teilnehmernummer Erweiterung EM-P1 immer auf fortlaufende Nr.

  • Seite 75: Diagnose Und Serviceab

    Diagnose und Serviceabfragen Service-Menü Service-Menü aufrufen Auf folgende Schaltflächen tippen: Hinweis Durch Tippen auf zurück zum „Service Haupt- 1. „ “ menü“ 2. „Service“ 3. Passwort „viservice“ eingeben. 4. Mit bestätigen. 5. Gewünschten Menübereich wählen. Hinweis Je nach Ausstattung der Anlage sind nicht alle Menübereiche wählbar.

  • Seite 76: Service-Menü Verlassen

    Alle Passwörter in Auslieferungszustand zurücksetzen Auf folgende Schaltflächen tippen: 5. Mit bestätigen. 1. Master Passwort beim Technischen Dienst der 6. „Passwörter ändern“ Viessmann Werke erfragen. 7. „Alle Passwörter zurücksetzen“ 2. „ “ 8. Master-Passwort eingeben. 3. „Service“ 9. 2-mal bestätigen.

  • Seite 77: Meldungen Aufrufen (Meldungshistorie)

    Diagnose und Serviceabfragen Meldungen aufrufen (Meldungshistorie) Die Meldungen sind nach Aktualität geordnet. „Störungen“, um die gespeicherten Störungs- ■ meldungen aufzurufen. Weitere Angaben siehe Auf folgende Schaltflächen tippen: folgendes Kapitel „Störungsmeldungen“. ■ „Wartungen“, um die gespeicherten Wartungs- 1. „ “ meldungen aufzurufen. P.1 Wartung nach Zeitintervall steht an.
  • Seite 78 Diagnose und Serviceabfragen Ausgänge prüfen (Aktoren- und Sensortest) (Fortsetzung) 9. Mit Aktoren- und Sensortest beenden. Folgende Aktorfunktionen können je nach Anlagenausstattung angesteuert werden: Displayanzeige Erklärung Gruppe Gasbrennwertgerät Gebläsedrehzahl Sollwert Gebläsedrehzahl Brenner in rpm (Umdrehungen/Minute) Brennermodulation Soll- Modulationsgrad (je nach spezifischen Einstellungen des Wärmeer- ■...
  • Seite 79 Diagnose und Serviceabfragen Ausgänge prüfen (Aktoren- und Sensortest) (Fortsetzung) Displayanzeige Erklärung Solarkreispumpe Dreh- Sollwert Drehzahl Solarkreispumpe in % zahl Sollwert Umwälzpumpe Hygie- nefunktion...

  • Seite 80: Störungsbehebung

    Störungsbehebung Störungsanzeige an der Bedieneinheit Bei einer Störung erscheinen im Display die Störungs- Angezeigt werden: meldung und ■ Datum und Uhrzeit vom Auftreten der Störung ■ Störungscode Hinweis ■ Beschreibung der Störung Falls eine Sammelstörmeldeeinrichtung angeschlos- ■ Teilnehmernummer der Komponente an der die Stö- sen ist, wird diese eingeschaltet.

  • Seite 81: Übersicht Der Elektronikmodule

    Störungsbehebung Übersicht der Elektronikmodule Abb. 42 Feuerungsautomat BCU Zentral-Elektronikmodul HMU Bedieneinheit HMI mit RF-Modul...

  • Seite 82: Störungsmeldungen

    Störungsbehebung Störungsmeldungen Hinweis Diagnose und Störungsbehebung siehe Kapitel Instandsetzung. Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Volumenstrom wird nicht Unterbrechung oder Kurz- Stecker 33/X6 und Leitung zwi- überwacht. Anlage läuft mit schluss Volumenstrom- schen Feuerungsautomat BCU Ersatzwert im normalen Be- sensor und Volumenstromsensor prüfen: trieb weiter.
  • Seite 83 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.15 Keine solare Trinkwasser- Unterbrechung Speicher- Speichertemperatursensor prüfen. erwärmung oder Heizungsun- temperatursensor Spannung am Sensoreingang am terstützung Elektronikmodul messen. Sollwert: 3,3 V bei abgeklemmtem Sensor. – F.16 Keine solare Trinkwasser- Kurzschluss Speichertem- Speichertemperatursensor prüfen.
  • Seite 84 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.62 Brenner auf Störung Sicherheitstemperaturbe- Füllstand der Heizungsanlage ■ grenzer hat ausgelöst. prüfen. Vordruck im MAG prüfen. An er- ■ forderlichen Anlagendruck an- passen. Prüfen, ob ausreichend Volu- ■ menstrom vorliegt (Volumen- stromsensor und Umwälzpum- pe).
  • Seite 85 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.69 Brenner auf Störung Ionisationsstrom nicht im Ionisationselektrode prüfen: gültigen Bereich Prüfen, ob Dämmblock an Elekt- ■ rodenkeramik anliegt. Gaskombiregler prüfen: Ca. 4 ■ min lang im Aktorentest „Mini- male Heizleistung“...
  • Seite 86 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.94 Funktion des betroffenen Kommunikationsfehler Einstellung im Inbetriebnahme- ■ Elektronikmoduls im Notbe- Elektronikmodul SDIO Assistenten prüfen ggf. korrigie- trieb. Keine solare Heizungs- ren. unterstützung. Anschlüsse und Leitungen zum ■ Elektronikmodul SDIO prüfen.
  • Seite 87 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.184 Brenner auf Störung Kurzschluss Vorlauftem- Vorlauftemperatursensor/Sicher- peratursensor/Sicherheits- heitstemperaturbegrenzer prüfen. temperaturbegrenzer Leitung zum Sensor prüfen. Ggf. defektes Bauteil ersetzen. Gerät entriegeln. F.185 Brenner auf Störung Unterbrechung Vorlauf- Vorlauftemperatursensor/Sicher- temperatursensor/Sicher- heitstemperaturbegrenzer prüfen.
  • Seite 88 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.346 Brenner auf Störung Kalibrierungsfehler Ionisa- Gasanschlussdruck prüfen. ■ tionsstrom Eingangsseitiges Sieb am Gas- ■ kombiregler auf Verschmutzung prüfen. Ionisationselektrode auf Ver- ■ schmutzung prüfen. Abgassystem prüfen. Ggf. ■ Abgasrezirkulation beseitigen.
  • Seite 89 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.355 Brenner auf Störung Analogsignal Referenz- Feuerungsautomat BCU ersetzen. prüfung: Flammensignal ist bei Brennerstart bereits vorhanden. F.357 Brenner auf Störung Unzureichende Gasver- Prüfen, ob der Gasabsperrhahn ■ sorgung offen ist. Eingangsseitiges Sieb im Gas- ■...
  • Seite 90 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.361 Brenner auf Störung Flammensignal ist bei Ionisationselektrode und Verbin- Brennerstart nicht vorhan- dungsleitung prüfen. Steckverbin- den oder zu gering. dungen auf Wackelkontakte prü- fen. Hinweis Ablagerungen auf den Elektroden weisen auf Fremdstoffe aus der Verbrennungsluft hin.
  • Seite 91 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.372 Brenner auf Störung Wiederholter Flammen- Ionisationselektrode und Verbin- ■ verlust während der Kalib- dungsleitung prüfen. rierung Steckverbindungen auf Wackel- ■ kontakte prüfen. Abgassystem prüfen. Ggf. ■ Abgasrezirkulation beseitigen. Anlage auf Kondenswasserstau ■...
  • Seite 92 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.379 Brenner auf Störung Flammensignal nicht vor- Verbindungsleitung Ionisationse- ■ handen oder zu gering lektrode auf Beschädigung und festen Sitz prüfen. Ionisationselektrode prüfen, ggf. ■ ersetzen. Gerät entriegeln. F.380 Brenner auf Störung Flammenverlust direkt Gasversorgung (Gasdruck und...
  • Seite 93 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.395 Brenner auf Störung Masseschluss IO-Elektro- Masseschluss Zündelektrode prü- de, BCU defekt fen. Falls Fehler weiterhin besteht, Feuerungsautomat BCU ersetzen. Gerät entriegeln. F.396 Brenner auf Störung Feuerungsautomat BCU Feuerungsautomat BCU ersetzen. defekt Gerät entriegeln.
  • Seite 94 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.446 Brenner auf Störung Abweichung Vorlauftem- Vorlauftemperatursensor/Sicher- peratursensor/Sicherheits- heitstemperaturbegrenzer prüfen. temperaturbegrenzer Wär- Steckverbindung und Leitung zum meerzeuger Sensor prüfen. Gerät entriegeln. F.447 Brenner auf Störung Abweichung Signal Ionisa- Feuerungsautomat BCU ersetzen. tionsspannung Gerät entriegeln.
  • Seite 95 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.463 Brenner auf Störung Unsaubere Verbrennungs- Montage- und Serviceanlei- luft, Abgasrezirkulation tung Wärmeerzeuger Abgassystem auf Verschmutzung und Abgasrezirkulation prüfen. Ggf. Abgassystem reinigen. Brenner entriegeln. Hinweis Ablagerungen auf den Elektroden weisen auf Fremdstoffe aus der Verbrennungsluft hin.
  • Seite 96 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.464 Brenner auf Störung Ionisationsstrom während Ionisationselektrode und Verbin- ■ der Kalibrierung zu nied- dungsleitung prüfen. Steckver- rig. Differenz zum Vorgän- bindungen auf Wackelkontakte gerwert nicht plausibel. prüfen. Prüfen, ob hohe Staubbelastung ■...
  • Seite 97 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.468 Brenner auf Störung Ionisationsstrom während Abstand der Ionisationselektrode der Kalibrierung zu hoch zum Flammkörper prüfen. Montage- und Serviceanlei- tung Wärmeerzeuger Prüfen, ob hohe Staubbelastung in der Zuluft vorhanden (z. B. durch Bauarbeiten).
  • Seite 98 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.540 Brenner auf Störung Kondenswasserstau in der Anlage auf Kondenswasserstau ■ Wärmezelle prüfen. Kondenswasserablauf und Si- ■ phon prüfen. Ggf. Dämmblöcke, Elektroden ■ und Flammkörper austauschen. Hinweis Um Wasserschäden zu vermeiden, Gebläseeinheit vor Ausbau des Brenners abbauen.

  • Seite 99: Instandsetzung

    Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.548 Mischer fährt zu. Heizkreis- Kurzschluss Vorlauftem- Vorlauftemperatursensor Mischer ■ pumpe ist in Betrieb. peratursensor Heizkreis 4 4 prüfen. mit Mischer Spannung am Sensoreingang ■ am Elektronikmodul messen. Sollwert: 3,3 V bei abgeklemm- –...

  • Seite 100: Heizkessel Von Montagehilfe Oder Montagerahmen Abbauen

    Störungsbehebung Instandsetzung (Fortsetzung) Heizkessel von Montagehilfe oder Montagerahmen abbauen Abb. 43 Hinweis Gefahr Beim Zusammenbau neue Dichtungen verwenden. Gasaustritt führt zu Explosionsgefahr. Dichtheit aller gasseitigen Anschlüsse (auch Innendurchmesser Dichtungen: geräteintern) prüfen. ■ Gasanschluss Ø 18,5 mm Heizwasserseitige Anschlüsse Ø 17,0 mm ■...

  • Seite 101: Temperatursensoren Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Temperatursensoren prüfen 6 5 4 3 2 1 6 5 4 3 2 1 Abb. 44 Vorlauftemperatursensor Wärmeerzeugerkreis 3. Widerstand der Sensoren messen. Lage des Füh- (Doppelsensor) rungsstegs beachten. ■ Sensor 1: Anschlüsse 1 und 3 1. Leitungen und Stecker der Vorlauftemperatursen- ■...
  • Seite 102 Störungsbehebung Instandsetzung (Fortsetzung) Speichertemperatursensor/Auslauftemperatursen- Abgastemperatursensor 1. Leitung und Stecker des Abgastemperatursensors 1. Leitung und Stecker des Speichertemperatursen- prüfen. sors oder Auslauftemperatursensors prüfen. 2. Leitungen am Abgastemperatursensor abzie- 2. Adern von Stecker des Sensors abklemmen. hen. 3. Widerstand des Sensors messen. Widerstand mit 3.
  • Seite 103 Störungsbehebung Instandsetzung (Fortsetzung) Abgastemperatursensor Außentemperatursensor ■ ■ Vorlauftemperatursensor ■ Speichertemperatursensor ■ Auslauftemperatursensor ■ Temperatursensor hydraulische Weiche ■ -20 -10 0 10 20 10 30 50 70 90 110 Temperatur in °C Temperatur in °C Sensortyp: NTC 10 k Ω Sensortyp: NTC 10 k Ω...

  • Seite 104: Hinweis Zum Austausch Zentral-Elektronikmodul Hmu Und Feuerungsautomat Bcu

    Hinweis zum Austausch Zentral-Elektronikmodul HMU und Feuerungsautomat BCU Falls der Feuerungsautomaten BCU ausgetauscht Montageanleitung Ersatzteil und „www.service- wird, erfolgt die Inbetriebnahme mit dem Softwaretool assistent.info“ „Service-Assistent“. Netzanschlussleitung austauschen Bei Austausch der Netzanschlussleitung nur die als Ersatzteil lieferbare Netzanschlussleitung von Viessmann verwenden.

  • Seite 105: Verbindungsleitung Hmi Austauschen

    Störungsbehebung Instandsetzung (Fortsetzung) Verbindungsleitung HMI austauschen Achtung Falsche Verlegung der Leitung kann zu Beschä- digungen durch Wärmeeinwirkung und Beein- flussung der EMV-Eigenschaften führen. Lage und Fixierung der Leitung (Befestigungs- punkt des Leitungsbinders) siehe Montageanlei- tung Verbindungsleitung.

  • Seite 106: Hydraulikeinheit Ausbauen

    Störungsbehebung Instandsetzung (Fortsetzung) Hydraulikeinheit ausbauen Falls Bauteile der Hydraulikeinheit ausgetauscht wer- den müssen. Abb. 48...

  • Seite 107: Volumenstromsensor Ausbauen

    Störungsbehebung Instandsetzung (Fortsetzung) Volumenstromsensor ausbauen Abb. 49 Sicherung prüfen Abb. 50 1. Netzschalter ausschalten. 2. Je nach Anordnung: Bedieneinheit mit Konsole in Wartungsposition bringen.
  • Seite 108 Störungsbehebung Instandsetzung (Fortsetzung) 3. Zentral-Elektronikmodul HMU abklappen. 5. Sicherung F1 prüfen (siehe Anschluss- und Ver- drahtungsschema). 4. Abdeckung abbauen. Gefahr Falsche oder nicht ordnungsgemäß einge- baute Sicherungen können zu erhöhter Brandgefahr führen. Sicherungen ohne Kraftaufwand einset- ■ zen. Sicherungen korrekt positionieren. ■...

  • Seite 109: Funktionsbeschreibung

    Funktionsbeschreibung Gerätefunktionen Heizbetrieb Durch die Regelung wird für den Wärmeerzeuger ein Falls ein Heizkreis ohne Mischer hinter der hydrauli- Vorlauftemperatur-Sollwert ermittelt in Abhängigkeit schen Weiche angeschlossen wird, wird die Umwälz- von der Außentemperatur oder Raumtemperatur und pumpe an Ausgang P2 angeschlossen werden. Die von Neigung/Niveau der Heizkennlinie.
  • Seite 110 Funktionsbeschreibung Gerätefunktionen (Fortsetzung) Neigung -5 -10 -15 -20 Außentemperatur in °C Abb. 51 Einstellbereiche Neigung: Änderung des Raumtemperatur-Sollwerts ■ Fußbodenheizungen: 0,2 bis 0,8 ■ Niedertemperaturheizungen: 0,8 bis 1,6 Bedienungsanleitung Raumtemperatur-Sollwert Reduzierte Raumtemperatur Normale Raumtemperatur oder Komfort Raumtem- peratur Für jeden Heizkreis getrennt einstellbar. Die Heizkennlinie wird entlang der Achse Raumtempe- ratur-Sollwert verschoben.

  • Seite 111: Estrichtrocknung

    Funktionsbeschreibung Gerätefunktionen (Fortsetzung) Parameter Raumeinflussfaktor Heizkreis Parameter 1 (ohne Mischer) 933.7 (nicht verändern) 2 (mit Mischer) 934.7 3 (mit Mischer) 935.7 4 (mit Mischer) 936.7 Beispiel für Ermittlung der Erhöhung der Vorlauftempe- ratur über Wert der Heizkennlinie bei Abweichung des Raumtemperatur-Istwerts vom Raumtemperatur-Soll- wert: Raumtemperatur-Sollwert = 20,0 °C (RT Soll)
  • Seite 112 Funktionsbeschreibung Gerätefunktionen (Fortsetzung) Parameter 897.0 „Estrichtrocknung“: Temperaturprofil 1 (EN 1264-4) Tage Abb. 55 Temperaturprofil 2 (ZV Parkett- und Fußbodentechnik) Tage Abb. 56 Temperaturprofil 3 Tage Abb. 57 Temperaturprofil 4 Tage Abb. 58 Temperaturprofil 5 Tage Abb. 59...

  • Seite 113: Anhebung Der Reduzierten Raumtemperatur

    Funktionsbeschreibung Gerätefunktionen (Fortsetzung) Temperaturprofil 6 Tage Abb. 60 Endet nach 21 Tagen. Anhebung der reduzierten Raumtemperatur Beim Betrieb mit reduzierter Raumtemperatur kann der Die Grenzwerte der Außentemperatur für Beginn und reduzierte Raumtemperatur-Sollwert in Abhängigkeit Ende der Temperaturanhebung sind in den Parame- von der Außentemperatur automatisch angehoben tern 1139.0 und 1139.1 einstellbar.

  • Seite 114: Trinkwassererwärmung

    Funktionsbeschreibung Gerätefunktionen (Fortsetzung) Verkürzung der Aufheizzeit Der Wert und die Zeitdauer für die zusätzliche Erhö- hung des Vorlauftemperatur-Sollwerts werden in den Beim Übergang vom Betrieb mit reduzierter Raumtem- Parametern 424.3 und 424.4 eingestellt. peratur in den Betrieb mit normaler Raumtemperatur oder Komfort Raumtemperatur wird die Vorlauftempe- ratur entsprechend der eingestellten Heizkennlinie erhöht.

  • Seite 115: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsschema Zentral-Elektronikmodul HMU Abb. 63 A1 Zentral-Elektronikmodul HMU Speichertemperatursensor A2 Bedieneinheit HMI mit RF-Modul (Funkmodul) Netzanschluss fÖ A3 Schaltnetzteil PlusBus X... Elektrische Schnittstellen CAN-BUS Außentemperatursensor Eingang 230 V potenzialfrei, Ausgang 230 V...
  • Seite 116 Anschluss- und Verdrahtungsschema Zentral-Elektronikmodul HMU (Fortsetzung) Ausgang Netzspannung Zum Feuerungsautomaten BCU P1 Ausgang 230 V für: Zum Feuerungsautomaten BCU ■ Umwälzpumpe zur Speicherbeheizung ■ Umwälzpumpe für Heizkreis ohne Mischer P2 Ausgang 230 V für: Umwälzpumpe für Heizkreis ohne Mischer ■ Trinkwasserzirkulationspumpe ■...

  • Seite 117: Feuerungsautomat Bcu

    Anschluss- und Verdrahtungsschema Feuerungsautomat BCU Abb. 64 PWM Steuersignal Gasmagnetventil X... Elektrische Schnittstellen fÖ Netzanschluss § A/B Vorlauftemperatursensor 1 und 2 Zündeinheit Auslauftemperatursensor Gebläsemotor a-Ö Ionisationselektrode A Ansteuerung Gebläsemotor a-Ö Abgastemperatursensor Wasserdrucksensor sÖ Interne Umwälzpumpe (Primärkreispumpe) Feuerungsautomat BCU 3-Wege-Umschaltventil Zentral-Elektronikmodul HMU (Stecker dÖ...

  • Seite 118: Protokolle

    Protokolle Protokolle Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service Wartung/Service nahme Datum Unterschrift Ruhedruck mbar 57,5 ≤ 5,75 ≤ Anschlussdruck (Fließ- druck) bei Erdgas ..mbar Siehe Tabel- „Anschluss- bei Flüssiggas ..mbar druck“ (Erst- inbetriebnah- me ...) Gasart eintragen Kohlendioxidgehalt CO bei Erdgas bei unterer Wärmeleistung Vol.-%...

  • Seite 119: Technische Daten Technische Daten

    Technische Daten Technische Daten Nenn-Wärmeleistungsbereich (Angaben nach EN 15502-1) = 50/30 °C (P(50/30)) Erdgas 1,9 - 11 1,9 - 19 1,9 - 25 1,9 - 32 Flüssiggas 2,5 - 11 2,5 - 19 2,5 - 25 2,5 - 32 = 80/60 °C (Pn(80/60)) Erdgas 1,7 - 10,1 1,7 - 17,4 1,7 - 22,9 1,7 - 29,3...
  • Seite 120 Technische Daten Technische Daten (Fortsetzung) Nenn-Wärmeleistungsbereich (Angaben nach EN 15502-1) = 50/30 °C (P(50/30)) Erdgas 1,9 - 11 1,9 - 19 1,9 - 25 1,9 - 32 Flüssiggas 2,5 - 11 2,5 - 19 2,5 - 25 2,5 - 32 = 80/60 °C (Pn(80/60)) Erdgas 1,7 - 10,1 1,7 - 17,4 1,7 - 22,9...

  • Seite 121: Elektronische Verbrennungsregelung

    Technische Daten Elektronische Verbrennungsregelung Die elektronische Verbrennungsregelung nutzt den Für eine optimale Verbrennungsregelung kalibriert sich physikalischen Zusammenhang zwischen der Höhe das System zyklisch oder nach einer Spannungsunter- des Ionisationsstroms und der Luftzahl . Bei allen brechung (Außerbetriebnahme) selbsttätig. Dabei wird λ...

  • Seite 122: Entsorgung

    Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden.

  • Seite 123: Bescheinigungen

    D-35107 Allendorf, dass der Funkanlagentyp des www.viessmann.ch/eu-conformity-fr bezeichneten Produktes der Richtlinie 2014/53/EU ent- spricht. Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, bestätigen, dass das Produkt Vitodens 300-W die nach 1. BImSchV 6 geforderten NO -Grenzwerte einhält. §...

  • Seite 124: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Gasart umstellen............42 Abfrage Gaskombiregler ............44 – Wartungsmeldung........... 57 Abgastemperatursensor...........102 Anhebung der reduzierten Raumtemperatur.... 113 Heizflächen reinigen...........52 Anlage füllen.............. 40 Heizkennlinie............57, 109 Anlagendruck............. 40 Heizkreispumpe für Heizkreis ohne Mischer....109 Anlagenschemen............57 Heizleistung einstellen..........46 Anschlussdruck............ 43, 45 Heizungsfachbetrieb Anschluss-Schemen..........115 –...
  • Seite 125 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Parameter..............59 Raumtemperatur-Aufschaltung.........111 – Aktivierung Verbrühschutz........64 Raumtemperatur-Sollwert – Anzeigekorrektur Außentemperatur......59 – einstellen............... 110 – Ausschalttemperaturdifferenz Solarkreispumpe..73 Reduzierter Raumtemperatur-Sollwert..... 110 – Außentemperaturgrenze......... 61 Regelung – Automatische Sommer-/Winterzeitumstellung..60 – Anschlussplan............115 – Betriebsweise Umwälzpumpe......... 63 Regelungsfunktionen..........
  • Seite 126 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Wartungsmeldung – abfragen..............57 Zündelektroden............52 Wartungsmeldungen aufrufen........77 Zündung..............52 WLAN-Netzwerk............39 Zusatzaufheizung Trinkwasser......58, 114 WLAN-Router.............30 WLAN-Verbindung............. 39 WLAN-Verbindungen Reichweite.......30...
  • Seite 128 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...

Inhaltsverzeichnis
