Montageanleitung
für die Fachkraft
Vitocell 300-B
Typ EVB

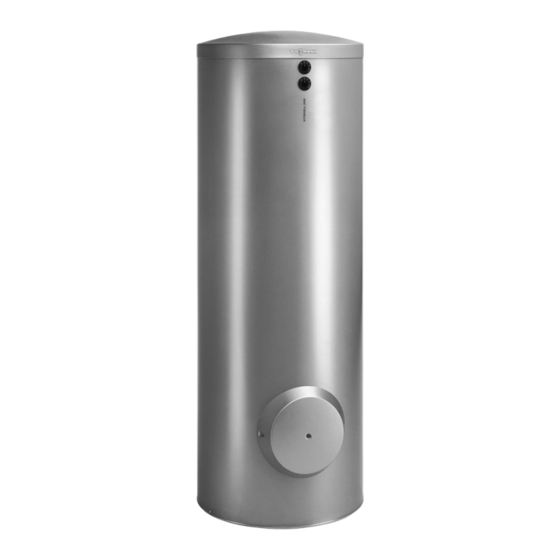

Bivalenter Speicher-Wassererwärmer, 300 bis 500 l
VITOCELL 300-B
Nach Montage entsorgen!
5603 867
9/2013

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocell 300-B Typ EVB

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 300-B Typ EVB Bivalenter Speicher-Wassererwärmer, 300 bis 500 l VITOCELL 300-B Nach Montage entsorgen! 5603 867 9/2013...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Bestimmungsgemäße Verwendung..............Montagehinweise Produktinformation....................■ Anschlüsse......................■ Hinweise zur Aufstellung................... Montageablauf Speicher-Wasserwärmer 300 l................■ Speicher-Wassererwärmer aufstellen............... ■ Flanschhaube und Deckel anbauen..............Speicher-Wassererwärmer 500 l................■ Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen ■ Wärmedämm-Mantel anbauen................. ■ Thermometer mit Thermometerfühler und Abdeckleisten anbauen....11 ■...
  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Die gesetzlichen Bestimmungen, insbe- in geschlossenen Systemen gemäß sondere zur Trinkwasserhygiene, sind EN 12828 / DIN 1988 bzw. Solaranlagen einzuhalten. gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen instal- liert und betrieben werden.
  • Seite 5: Produktinformation

    Produktinformation Innenbeheizter Speicher-Wassererwär- ■ Die Verwendung eines Elektro-Heiz- mer aus Edelstahl zur Trinkwasser- einsatzes ist möglich. erwärmung in Verbindung mit Solaran- ■ Inhalt: 300 und 500 l lagen, Heizkesseln, Wandgeräten und/ ■ Geeignet für Anlagen nach DIN 1988, oder Wärmepumpen für bivalenten EN 12828 und DIN 4753 Betrieb Anschlüsse...
  • Seite 6: Hinweise Zur Aufstellung

    Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung ■ Zur Bedienung des Temperaturreglers Die Wärmedämmung darf nicht (falls vorhanden) ausreichenden mit offener Flamme in Berührung Abstand zur Wand vorsehen. kommen. ■ Speicher-Wassererwärmer mit Stellfü- Vorsicht bei Löt- und Schweißar- ßen ausrichten. beiten. Hinweis Achtung Stellfüße nicht über 35 mm Gesamt-...
  • Seite 7: Speicher-Wasserwärmer 300 L

    Speicher-Wasserwärmer 300 l Speicher-Wassererwärmer aufstellen 1. Deckel und Flanschdämmung abnehmen. 2. Leitungskanal aufkleben. 3. Fühlerleitung des unteren Thermo- meters durch Öffnung und Leitungs- kanal führen. 4. Typenschild aufkleben.
  • Seite 8: Flanschhaube Und Deckel Anbauen

    Speicher-Wasserwärmer 300 l (Fortsetzung) Flanschhaube und Deckel anbauen...
  • Seite 9: Speicher-Wassererwärmer 500 L

    Speicher-Wassererwärmer 500 l Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen A Beipack Typenschild Wärmedämm-Mantel anbauen Hinweis ■ Für die folgenden Arbeiten sind 2 Per- sonen erforderlich. ■ Durch die Speicheranschlüsse dürfen keine Vliesreste in den Speicher gera- ten.
  • Seite 10 Speicher-Wassererwärmer 500 l (Fortsetzung) 1. Auf Speicherrückseite: 6 Klippver- 2. Auf Speichervorderseite: 6 Klippver- schlüsse auf das Kantenprofil des schlüsse auf das Kantenprofil des rechten und linken Wärmedämm- rechten und linken Wärmedämm- Mantels stecken und Wärmedämm- Mantels stecken. Mantel um den Speicherkörper legen.
  • Seite 11: Thermometer Mit Thermometerfühler Und Abdeckleisten Anbauen

    Speicher-Wassererwärmer 500 l (Fortsetzung) 4. Die Klippverschlüsse auf der Spei- chervorderseite bis zum Anschlag zusammenschieben. Thermometer mit Thermometerfühler und Abdeckleisten anbauen A Typenschild Speicher 1. Wärmedämm-Mantel durch Klopfen 2. Fühlerleitung des oberen Thermome- gleichmäßig an den Speicherkörper ters (kürzere Leitung) und des unte- anlegen.
  • Seite 12: Deckel Montieren

    Speicher-Wassererwärmer 500 l (Fortsetzung) 3. Abdeckleiste vorn anbauen. 8. Typenschilder aufkleben. 4. Fühler des oberen Thermometers bis zum Anschlag in die Bohrung an der Speicherverschlusskappe einführen. 5. Fühler mit Klammer gegen Heraus- ziehen sichern. 6. Fühlerleitung des unteren Thermo- meters hinten durch den Wärme- dämm-Mantel nach außen führen.
  • Seite 13: Thermometer Und Speichertemperatursensor Einbauen

    Thermometer und Speichertemperatursensor einbauen ■ Der heizseitige Speichertemperatur- ■ Sensor und Fühler nicht mit Isolier- sensor liegt in der Verpackung der band umwickeln. Regelung. Der solarseitige Speicher- ■ Reduziermuffen und Tauchhülsen ein- temperatursensor liegt in der Verpa- dichten. ckung der Solarregelung. ■...
  • Seite 14 Thermometer und Speichertemperatursensor… (Fortsetzung) A Speichertemperatursensor (obere Heizwendel) B Speichertemperatursensor (untere Heizwendel) und unterer Thermo- meterfühler...
  • Seite 15: Speichertemperatursensor Bei Solarbetrieb Einbauen

    Speichertemperatursensor bei Solarbetrieb einbauen ■ Einschraubwinkel und Tauchhülse (Zubehör) im Heizwasser-Rücklaufan- schluss (Solar-Rücklauf) eindichten. ■ Speichertemperatursensor (liegt Solarregelung bei) bis zum Anschlag in die Tauchhülse einführen und mit Klemmfeder befestigen. 300 l Inhalt 500 l Inhalt...
  • Seite 16: Heizwasserseitig Anschließen

    Heizwasserseitig anschließen ■ Alle Rohrleitungen mit lösbaren Ver- Zulässige Temperaturen bindungen anschließen. ■ Solarseitig 200 °C ■ Nicht benötigte Anschlüsse mit Rot- ■ Heizwasserseitig 200 °C gusskappen verschließen. ■ Temperaturregler und Sicherheits- Zulässiger Betriebsdruck temperaturbegrenzer so einstellen, ■ Solarseitig 25 bar (2,5 MPa) dass die Trinkwassertemperatur im ■...
  • Seite 17: Erwärmung Des Trinkwassers Durch Sonnenkollektoren

    Heizwasserseitig anschließen (Fortsetzung) Erwärmung des Trinkwassers durch Sonnenkollektoren Über die untere Heizwendel und Wär- mezufuhr zur Nacherwärmung oder Erwärmung des Trinkwassers durch einen Heizkessel über die obere Heiz- wendel (Parallelbetrieb) Sonnenkollektor Öl-/Gas-Heizkessel Befüllarmatur Heizkreis Solar-Handfüllpumpe KW Kaltwasser Speicher-Wassererwärmer WW Warmwasser...
  • Seite 18: Erwärmung Des Trinkwassers Durch Eine Wärmepumpe

    Heizwasserseitig anschließen (Fortsetzung) Erwärmung des Trinkwassers durch eine Wärmepumpe Über die obere und untere Heizwendel (Reihenschaltung) Speicher-Wassererwärmer Heizkreis Wärmepumpe KW Kaltwasser WW Warmwasser 3-Wege-Ventil 1. Regelung der Wärmezufuhr ein- 2. Nur bei Heizwasservorlauftempera- bauen. turen über 110 °C: Zusätzlich einen bauteilgeprüften Sicherheitstemperaturbegrenzer ein- bauen, falls in der Anlage keiner vor- handen ist.
  • Seite 19: Trinkwasserseitig Anschließen

    Heizwasserseitig anschließen (Fortsetzung) Hierzu Doppelthermostat (Tempera- 3. Messöffnungen, die nicht zum Ein- turwächter und Sicherheitstempera- bau eines Fühlers oder Sensors turbegrenzer) einsetzen. benutzt werden, verschließen. Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Zulässige Tem- Anschluss die DIN 1988 und die peratur: 95 °C DIN 4753 beachten.
  • Seite 20: Sicherheitsventil

    Trinkwasserseitig anschließen (Fortsetzung) H Sicherheitsventil O Entleerung K Absperrventil P Kaltwasser L Durchflussregulierventil R Trinkwasserfilter M Manometeranschluss S Druckminderer N Rücklaufverhinderer T Rücklaufverhinderer/Rohrtrenner Sicherheitsventil Die Anlage muss zum Schutz vor Über- Die Ausblaseleitung des Sicherheitsven- druck mit einem bauteilgeprüften Memb- tils darf nicht verschlossen werden.
  • Seite 21: Inbetriebnahme

    Inbetriebnahme Serviceanleitung...
