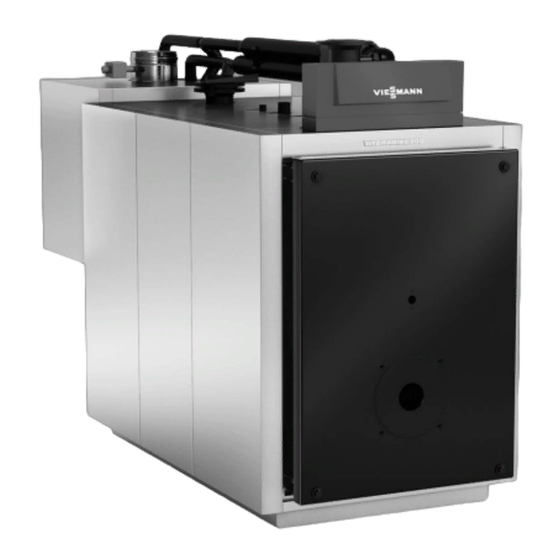

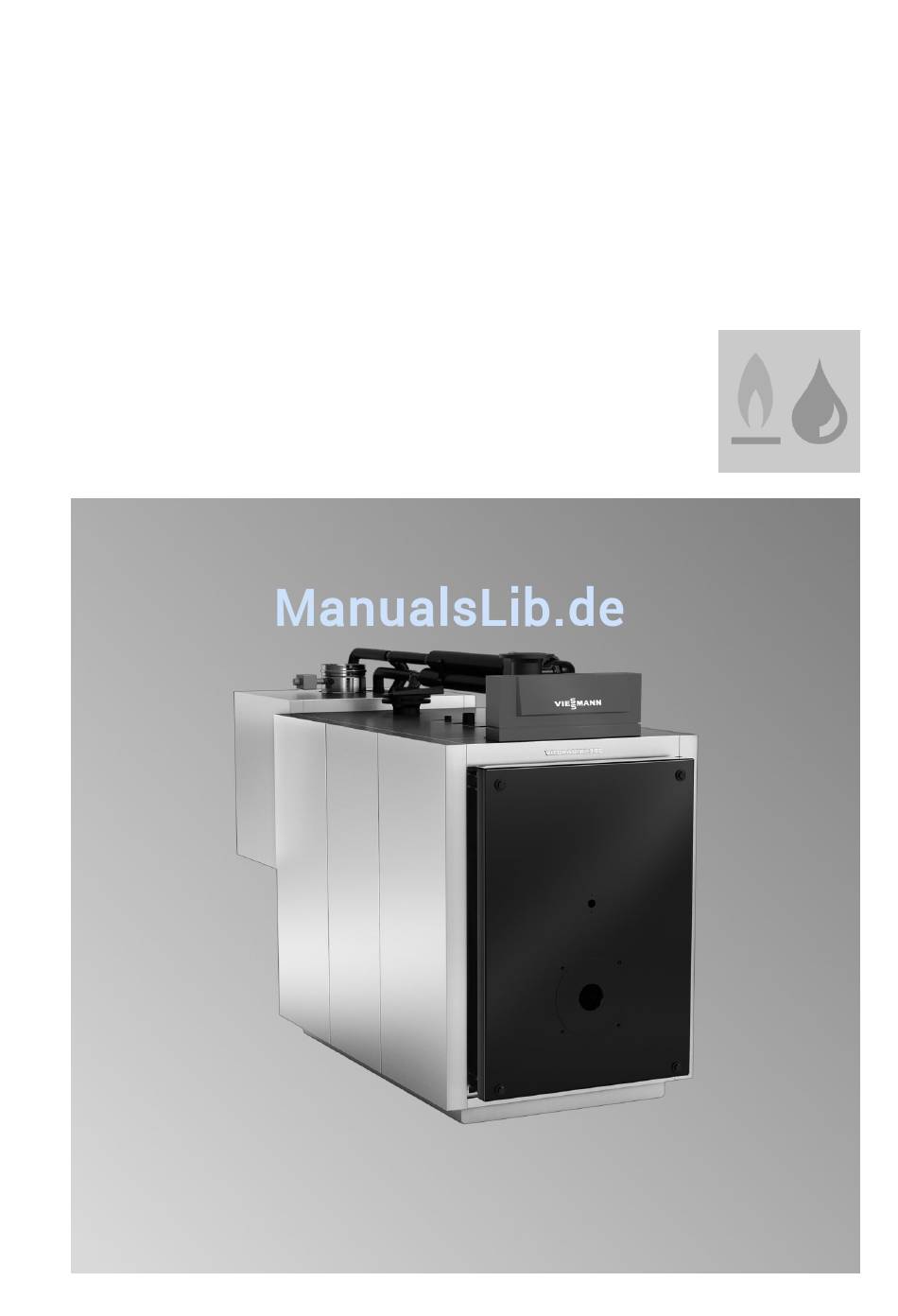

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoradial 300-T Typ VR3, 425 und 545 kW Brennwertkessel mit Wärmetauscher VITORADIAL 300-T 5605 934 3/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Abstandsmaße..................... Montageablauf Heizkessel aufstellen und ausrichten..............Kesseltüranschlag umbauen................Heizwasserseitig anschließen................Sicherheitsanschluss erstellen und Dichtheit prüfen..........Wärmedämmung Heizkessel anbauen..............10 ■ Wärmedämmung Kesselkörper................ 11 ■ Wärmedämmung hinten..................12 ■ Seitenbleche und Brennerleitungen..............13 ■ Vorderbleche..................... 15 ■ Regelungsmontage vorbereiten................ 16 ■... - Seite 4 Inhaltsverzeichnis (Fortsetzung) Hinweise zur Inbetriebnahme................46...
-
Seite 5: Abstandsmaße
Abstandsmaße Maße in Klammern sind Mindestab- 200 (100) stände. 500(50) A Heizkessel B Brenner C Schallabsorbierende Kesselunter- lagen D Wärmetauscher Nenn-Wärmeleistung 1600 mm Baulänge des Brenners beachten Schallabsorbierende Kesselunterlagen Zul. Belastbarkeit 3336 3000 c (vorn) / Anzahl mm/Stück 500/2 750/2 c (hinten) / Anzahl mm/Stück 334/2... -
Seite 6: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten 1. Stellschrauben A in Fußschienen Hinweis Wir empfehlen, den Heizkessel auf schrauben. schallabsorbierende Kesselunterlagen Hinweis C (siehe Kapitel „Abstandsmaße“) zu Stellschrauben und Schaurohrver- stellen. schluss liegen in der Brennkammer. Bodenunebenheiten sollten nicht größer als 1 mm sein, damit die Federelemente 2. -
Seite 7: Kesseltüranschlag Umbauen
Heizkessel aufstellen und ausrichten (Fortsetzung) Kesselunterlagen unter dem Heizkessel anordnen; dabei diese mittig unter die Fußschienen legen. Beim Absetzen des Heizkessels kann durch Verkanten eine momentane Überbelastung einer Kes- selunterlage auftreten. Durch Unterle- gen von Kanthölzern ([] 35 mm) am Anfang, in der Mitte und am Ende jeder Kesselunterlage kann diese verhindert werden. -
Seite 8: Heizwasserseitig Anschließen
Kesseltüranschlag umbauen (Fortsetzung) Hinweis Beim Umbau des Kesseltüranschlags durch Versetzen der Bolzen A auf die rechte Seite, ist zu beachten, dass der Dichtrahmen B bei geschlossener Kes- seltür mittig auf die Dichtung D der Kes- seltür drückt (siehe Detail); ggf. sind die Haltebügel C zu richten. -
Seite 9: Sicherheitsanschluss Erstellen Und Dichtheit Prüfen
Heizwasserseitig anschließen (Fortsetzung) E Muffe für Sicherheitstemperaturbe- G Muffe für Kesseltemperatursensor, grenzer (Ersatzmaßnahme Ent- Sicherheitstemperaturbegrenzer spannungstopf), R ½ und Temperaturregler F Kesselvorlauf, DN 100 H Entleerung, R 1¼ Hinweis Bei dem Heizkessel müssen ein Maxi- maldruckbegrenzer und ein Minimal- druckbegrenzer eingesetzt werden; dazu ist der Armaturenstock erforder- lich. -
Seite 10: Wärmedämmung Heizkessel Anbauen
Sicherheitsanschluss erstellen und Dichtheit… (Fortsetzung) Sicherheitsleitungen installieren. Hinweis Die Heizkessel sind mit einem Sicher- Sicherheitsanschluss R 1½ heitsventil auszurüsten, das bauteilge- prüft, der EN 4126 entsprechend und je Zul. Betriebsdruck 4 bar nach ausgeführter Anlage gekennzeich- Prüfdruck 5,2 bar net sein muss. Alle Rohrleitungsanschlüsse last- und Anfahrschaltung Therm-Control momentfrei herstellen. -
Seite 11: Wärmedämmung Kesselkörper
Wärmedämmung Heizkessel anbauen (Fortsetzung) Wärmedämmung Kesselkörper A Schwarze Seite nach außen Hinweis Beutel B mit Typenschild abnehmen und aufbewahren. Wird später verwen- det. -
Seite 12: Wärmedämmung Hinten
Wärmedämmung Heizkessel anbauen (Fortsetzung) Wärmedämmung hinten Hinweis Herstell-Nr. auf dem Typenschild mit der in der Kesselrückwand eingeprägten Herstell-Nr. auf Übereinstimmung prü- fen. -
Seite 13: Seitenbleche Und Brennerleitungen
Wärmedämmung Heizkessel anbauen (Fortsetzung) Seitenbleche und Brennerleitungen Hinweis Brennerleitungen fA und lÖ liegen in der Verpackung der Wärmedämmung. Hinweis Untere Schienen hinter den Kesselfuß- schienen anschrauben. - Seite 14 Wärmedämmung Heizkessel anbauen (Fortsetzung) A Seitenbleche mit Schraubenlöchern hinten Hinweis Brennerleitungen auf der Seite des Heiz- kessels verlegen, auf der die Kesseltür angeschlagen ist.
-
Seite 15: Vorderbleche
Wärmedämmung Heizkessel anbauen (Fortsetzung) Vorderbleche 3,9 x 9,5 3,9 x 9,5... -
Seite 16: Regelungsmontage Vorbereiten
Wärmedämmung Heizkessel anbauen (Fortsetzung) Regelungsmontage vorbereiten Anschlüsse an das Regelungshinterteil: Siehe Montageanleitung Kesselkreis- regelung. Hinweis Kesseltemperatursensor § liegt in der Verpackung der Regelung. Temperatursensor Therm-Control aJ befindet sich im Beutel an der Kesseltür. Kesselcodierstecker liegt in der Produktbeilage und Schriftzug liegt Wärmetauscher bei. - Seite 17 Wärmedämmung Heizkessel anbauen (Fortsetzung) Hinweis Schrauben (6 x 12) liegen der Rege- lungsblende (separat verpackt in der Wärmedämmung) bei. 1. 1. 2. 2. A Kesselcodierstecker...
- Seite 18 Wärmedämmung Heizkessel anbauen (Fortsetzung) Temperatursensor Therm-Control einbauen...
-
Seite 19: Hinterblech Unten
Wärmedämmung Heizkessel anbauen (Fortsetzung) Hinterblech unten 3,5 x 9,5 A Kleinspannungsleitungen (bündeln und fixieren) Hinweis Montageanleitung Kesselkreisre- Alle externen Leitungen durch die Öff- gelung. nung im Hinterblech und im Vorderblech nach vorn in den Anschlussraum der Regelung ziehen. -
Seite 20: Typenschild Heizkessel Und Schriftzug
Wärmedämmung Heizkessel anbauen (Fortsetzung) Typenschild Heizkessel und Schriftzug A Typenschild Heizkessel B Schriftzug (wahlweise rechts oder links auf (liegt Wärmetauscher bei) Seitenblech hinten anbringen) Hinweis Typenschilder Heizkessel und Wärme- tauscher auf der gleichen Seite anbrin- gen. -
Seite 21: Regelungsblende
Wärmedämmung Heizkessel anbauen (Fortsetzung) Regelungsblende... -
Seite 22: Wärmetauscher Anbauen
Wärmetauscher anbauen Gewebematte Abgaskasten A Gewebematte Abgaskasten D Spalt zwischen Gewebematte und Abgaskastenrohr (wird Dichtring B Dichtring B aufgeschoben) C 90°-Bogen, R ½... -
Seite 23: Anbau Vorbereiten
Wärmetauscher anbauen (Fortsetzung) Anbau vorbereiten Hinweis Muttern mit Drehmoment 17 Nm anzie- hen. -
Seite 24: Wärmetauscher
Wärmetauscher anbauen (Fortsetzung) Wärmetauscher A Anschlagpunkte für Lasthebemittel... - Seite 25 Wärmetauscher anbauen (Fortsetzung)
- Seite 26 Wärmetauscher anbauen (Fortsetzung) A Deckelmatte...
-
Seite 27: Neutralisationsanlage Anschließen
Wärmetauscher anbauen (Fortsetzung) Neutralisationsanlage anschließen Montage- und Betriebsanleitung 2. Mitgelieferten Kunststoffschlauch der Neutralisationsanlage B auf erforderliches Maß kürzen und am Siphon A (liegt dem Heiz- 1. Neutralisationsanlage C hinter oder kessel bei) und an Neutralisations- neben dem Heizkessel aufstellen. anlage C anschließen. Gefahr Abgasaustritt kann zu Gesundheitsschäden führen. -
Seite 28: Hinterblech Oben Und Oberbleche Heizkessel
Wärmetauscher anbauen (Fortsetzung) 3. Ablaufschlauch D an Kondenswas- serablauf der Neutralisationsanlage anschließen und zur Entwässerung E legen. Hinterblech oben und Oberbleche Heizkessel A Hinterblech oben B Oberbleche Heizkessel... -
Seite 29: Gewebematten Wärmetauscher
Wärmetauscher anbauen (Fortsetzung) Gewebematten Wärmetauscher A Gewebematte Mantel B Gewebematte Deckel... -
Seite 30: Wärmetauscher Hydraulisch Anschließen
Wärmetauscher hydraulisch anschließen Hydraulikschema A Heizungsvorlauf C Wärmetauscher B Heizungsrücklauf Kesselanschlussgruppe montieren... -
Seite 31: Haltewinkel Befestigen
Wärmetauscher hydraulisch anschließen (Fortsetzung) Haltewinkel befestigen A Haltewinkel B Rohrschellen Rohrleitungen ablängen... -
Seite 32: Rohrleitungen An Kesselanschlussgruppe Schrauben
Wärmetauscher hydraulisch anschließen (Fortsetzung) Hinweis Maß „a“ bauseits ermitteln und dann Rohrleitungen müssen je nach Kessel- Rohre entsprechend ablängen. leistung abgelängt werden. Rohrleitungen an Kesselanschlussgruppe schrauben... -
Seite 33: Umwälzpumpe Montieren
Wärmetauscher hydraulisch anschließen (Fortsetzung) Umwälzpumpe montieren A Strömungsrichtung der Umwälz- pumpe... -
Seite 34: Rohrleitungen Am Wärmetauscher
Wärmetauscher hydraulisch anschließen (Fortsetzung) Rohrleitungen am Wärmetauscher A Stützhülse lang B Klemmringverschraubung... - Seite 35 Wärmetauscher hydraulisch anschließen (Fortsetzung) A Flachdichtung C Sicherungsklammer B O-Ring, mit Silikonfett montieren D Stützhülse kurz Hinweis zu den Arbeitsschritten 1. und 3. Rohre rechtwinklig einschieben.
- Seite 36 Wärmetauscher hydraulisch anschließen (Fortsetzung) E Wärmedämmung für Umwälz- F Wärmedämmung der Rohrleitun- pumpe (aufkleben) gen (anbringen) Hinweis Umwälzpumpe an Steckverbindung sÖ A1 in der Regelung anschließen.
-
Seite 37: Wärmedämmung Wärmetauscher Anbauen
Wärmedämmung Wärmetauscher anbauen Schienen oben für Seitenbleche 2. Schienen oben A rechts und links 1. Schrauben M 6 zur Hälfte in die Hal- tebügel schrauben. an den Schrauben einhängen und lose anschrauben. -
Seite 38: Traversen Oben
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Traversen oben 4,8 x 9,5 90° A Traversen oben... -
Seite 39: Seitenbleche Und Traverse Unten
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Seitenbleche und Traverse unten 4,8 x 9,5 4,8 x 9,5 4,8 x 30 4,8 x 9,5... - Seite 40 Wärmedämmung Wärmetauscher anbauen (Fortsetzung) 1. Seitenbleche A links und rechts an 4. Traverse unten B zwischen die Sei- den Schienen einhängen und bis an tenbleche setzen. die Kesselverkleidung schieben. 5. Traverse unten B mit Schrauben 2. Seitenbleche mit Schrauben 4,8 x 9,5 von unten an die Seitenble- 4,8 x 9,5 an den Schienen befesti- che schrauben.
-
Seite 41: Hinterblech Und Abgas-Sicherheitstemperaturbegrenzer
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Hinterblech und Abgas-Sicherheitstemperaturbegrenzer A Hinterblech... - Seite 42 Wärmedämmung Wärmetauscher anbauen (Fortsetzung) B Abgas-Sicherheitstemperaturbe- grenzer Hinweis zu Arbeitsschritt 2. Abgas-Sicherheitstemperaturbegrenzer an Steckverbindung aBÖ in der Rege- lung oder am Steckadapter für externe Sicherheitseinrichtungen anschließen.
-
Seite 43: Oberbleche Wärmetauscher
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Oberbleche Wärmetauscher 4,8 x 9,5 4,8 x 9,5... -
Seite 44: Abdeckblech
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Abdeckblech 4,8 x 9,5... -
Seite 45: Typenschild Wärmetauscher
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Typenschild Wärmetauscher A Typenschild Wärmetauscher (wahlweise rechts oder links) Hinweis Typenschilder Heizkessel und Wärme- tauscher auf der gleichen Seite anbrin- gen. Abgasseitig anschließen Montageanleitung Vitoradial Abgassystem... -
Seite 46: Brenner Anbauen
(Messöffnung für „Statischen Druck am Brenner“) verbinden. Hinweise zur Inbetriebnahme Serviceanleitung zu Heizkessel, Hinweis zur Codierungseinstellung Brenner und Kesselkreisrege- für die Regelungen am lung Vitoradial 300-T, Typ VR3: Für den Anschluss der Umwälzpumpe am Brennwert-Wärmetauscher ist die Codierung 4C auf 4C:3 umzustellen. - Seite 48 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
