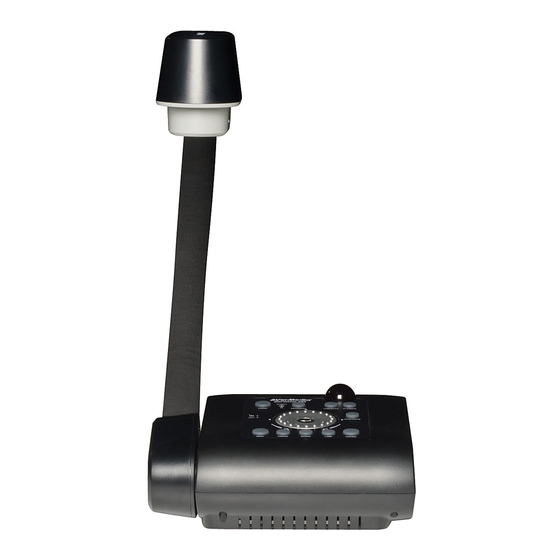

AVer AVerVision F50-8M Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für AVerVision F50-8M:
- Bedienungsanleitung (49 Seiten) ,
- Anleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AVer AVerVision F50-8M
Inhaltszusammenfassung für AVer AVerVision F50-8M
- Seite 1 AVerVision F50-8M Benutzerhandbuch...
- Seite 1 AVerVision F50-8M Benutzerhandbuch...
-
Seite 2: Haftungsausschluss
Marken ihrer jeweiligen Besitzer sein. URHEBERRECHT © 2016 by AVer Information Inc. Alle Rechte vorbehalten. Kein Teil dieser Publikation darf in jedweder Form und durch jedwede Mittel ohne schriftliche Genehmigung von AVer Information Inc. reproduziert, übertragen, umgesetzt, in Abrufsystemen gespeichert oder in jegliche Sprachen übersetzt werden... -
Seite 2: Haftungsausschluss
Marken ihrer jeweiligen Besitzer sein. URHEBERRECHT © 2016 by AVer Information Inc. Alle Rechte vorbehalten. Kein Teil dieser Publikation darf in jedweder Form und durch jedwede Mittel ohne schriftliche Genehmigung von AVer Information Inc. reproduziert, übertragen, umgesetzt, in Abrufsystemen gespeichert oder in jegliche Sprachen übersetzt werden... - Seite 3 DAS SYMBOL MIT DER DURCHGESTRICHENEN ABFALLTONNE BEDEUTET, DASS DIESES PRODUKT NICHT MIT DEM HAUSMÜ LL ENTSORGT WERDEN DARF. STATTDESSEN MÜ SSEN ALTGERÄ TE ZUM RECYCLING VON ELEKTRISCHEN UND ELEKTRONISCHEN ALTGERÄ TEN ZU SPEZIELLEN SAMMELSTELLEN GEBRACHT WERDEN.WEITERE INFORMATIONEN Ü BER ANNAHMESTELLEN ZUR ENTSORGUNG VON ALTGERÄ TEN ZU RECYCLINGZWECKEN ERHALTEN SIE VON IHREM ENTSORGUNGSDIENSTLEISTER ODER IN DEM GESCHÄ...
- Seite 3 DAS SYMBOL MIT DER DURCHGESTRICHENEN ABFALLTONNE BEDEUTET, DASS DIESES PRODUKT NICHT MIT DEM HAUSMÜ LL ENTSORGT WERDEN DARF. STATTDESSEN MÜ SSEN ALTGERÄ TE ZUM RECYCLING VON ELEKTRISCHEN UND ELEKTRONISCHEN ALTGERÄ TEN ZU SPEZIELLEN SAMMELSTELLEN GEBRACHT WERDEN.WEITERE INFORMATIONEN Ü BER ANNAHMESTELLEN ZUR ENTSORGUNG VON ALTGERÄ TEN ZU RECYCLINGZWECKEN ERHALTEN SIE VON IHREM ENTSORGUNGSDIENSTLEISTER ODER IN DEM GESCHÄ...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ......................1 Optionales Zubehö r ..................... 1 Machen Sie sich mit AVerVision F50-8M vertraut ..........2 Rechte Seite ......................... 3 Rückseite ........................3 Linke Seite ........................4 Bedienfeld ........................5 Fernbedienung ......................7 Anschlü sse ......................11 Einstellen TV-RGB Schalterstellungen ............... 11 Verbindung mit einem Monitor oder einem LCD/DLP Projektor........ -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ......................1 Optionales Zubehö r ..................... 1 Machen Sie sich mit AVerVision F50-8M vertraut ..........2 Rechte Seite ......................... 3 Rückseite ........................3 Linke Seite ........................4 Bedienfeld ........................5 Fernbedienung ......................7 Anschlü sse ......................11 Einstellen TV-RGB Schalterstellungen ............... 11 Verbindung mit einem Monitor oder einem LCD/DLP Projektor........ - Seite 5 4 8 B F ortgeschritten ....................... 24 4 8 B A utom. Bild ......................25 5 3 B B elichtung ......................25 5 4 B W eissabgleich ....................... 25 5 0 B F okus ........................25 Präsentation ....................... 26 5 7 B S porlight ........................ 26 6 0 B V isor ........................
- Seite 5 4 8 B F ortgeschritten ....................... 24 4 8 B A utom. Bild ......................25 5 3 B B elichtung ......................25 5 4 B W eissabgleich ....................... 25 5 0 B F okus ........................25 Präsentation ....................... 26 5 7 B S porlight ........................ 26 6 0 B V isor ........................
- Seite 6 Gerätename......................35 Kommentar ......................... 36 Anschließ en einer USB-Maus ..............36 Verwendung des Kommentars ..............37 Ü bertragen gespeicherter Bilder/Videos auf einen Computer ...... 38 Technische Daten....................39 Bilderfassung ......................39 Optik ........................39 Stromversorgung ....................39 Beleuchtung......................39 Eingang / Ausgang ....................39 Abmessungen......................
- Seite 6 Gerätename......................35 Kommentar ......................... 36 Anschließ en einer USB-Maus ..............36 Verwendung des Kommentars ..............37 Ü bertragen gespeicherter Bilder/Videos auf einen Computer ...... 38 Technische Daten....................39 Bilderfassung ......................39 Optik ........................39 Stromversorgung ....................39 Beleuchtung......................39 Eingang / Ausgang ....................39 Abmessungen......................
-
Seite 7: Lieferumfang
Ü berzeugen Sie sich, dass folgende Teile beiliegen. USB-Kabel Fernbedienung RGB-Kabel (Batterien mitgeliefert) Netzteil (12V, 2A) * Das Netzteil kann je nach Steckdosenausführung des Landes, in dem das Produkt Software & Handbuch CD AVerVision F50-8M verkauft wird, unterschiedlich aussehen. ö ö Mikroskopadapter Antireflexbogen (28-mm-Gummikupplung, 34-mm-Gummikupplung) Tragetasche WLAN-Dongle... -
Seite 7: Lieferumfang
Ü berzeugen Sie sich, dass folgende Teile beiliegen. USB-Kabel Fernbedienung RGB-Kabel (Batterien mitgeliefert) Netzteil (12V, 2A) * Das Netzteil kann je nach Steckdosenausführung des Landes, in dem das Produkt Software & Handbuch CD AVerVision F50-8M verkauft wird, unterschiedlich aussehen. ö ö Mikroskopadapter Antireflexbogen (28-mm-Gummikupplung, 34-mm-Gummikupplung) Tragetasche WLAN-Dongle... -
Seite 8: Machen Sie Sich Mit Avervision F50-8M Vertraut
(fig. 1.1) Name Funktion Kamerakopf Enthält den Bildsensor. Kameraobjektiv Fokusieren des Bildes in der Kamera. Beleuchtung zur Verbesserung der Lichtverhältnisse. Flexibler Arm Verbesserung des Sehwinkels.. Anschlüsse für den HDMI-Eingang/Ausgang externes Anzeigegerät, Linke Mikrofon, Lautsprecher, USB-Flash-Laufwerk/USB-Maus und USB- Seitenwand Schalter. Bedienfeld Leichter Zugriff auf mehrere Funktionen. -
Seite 8: Machen Sie Sich Mit Avervision F50-8M Vertraut
(fig. 1.1) Name Funktion Kamerakopf Enthält den Bildsensor. Kameraobjektiv Fokusieren des Bildes in der Kamera. Beleuchtung zur Verbesserung der Lichtverhältnisse. Flexibler Arm Verbesserung des Sehwinkels.. Anschlüsse für den HDMI-Eingang/Ausgang externes Anzeigegerät, Linke Mikrofon, Lautsprecher, USB-Flash-Laufwerk/USB-Maus und USB- Seitenwand Schalter. Bedienfeld Leichter Zugriff auf mehrere Funktionen. -
Seite 9: Rechte Seite
über den RGB-OUT-Anschluss. Stellen Sie an RGB-Eingang diesem Anschluss die Verbindung zu einem RGB-VGA- Ausgabeanschluss an einem Computer her. Verbindet den AVerVision F50-8M über das RGB-Kabel mit RGB-Ausgang einem beliebigen Anzeigegerät. Stecken Sie das mitgelieferte RS-232/CVBS Kabel in diese Buchse. -
Seite 9: Rechte Seite
über den RGB-OUT-Anschluss. Stellen Sie an RGB-Eingang diesem Anschluss die Verbindung zu einem RGB-VGA- Ausgabeanschluss an einem Computer her. Verbindet den AVerVision F50-8M über das RGB-Kabel mit RGB-Ausgang einem beliebigen Anzeigegerät. Stecken Sie das mitgelieferte RS-232/CVBS Kabel in diese Buchse. -
Seite 10: Linke Seite
(fig. 1.4) Name Funktion Anschluß für einen Lautsprecher mit Verstärker oder einen Buchsen für Kopfhörer zum Wiedergeben aufgenommener Audio- & Video- Kopfhörer Clips. Buchse für ein 3,5 mm Steckermikrofon. Sobald ein externes Mikrofonbuchse Mikrofon über diese Buchse angeschlossen wird, wird das eingebaute Mikrofon abgeschaltet. -
Seite 10: Linke Seite
(fig. 1.4) Name Funktion Anschluß für einen Lautsprecher mit Verstärker oder einen Buchsen für Kopfhörer zum Wiedergeben aufgenommener Audio- & Video- Kopfhörer Clips. Buchse für ein 3,5 mm Steckermikrofon. Sobald ein externes Mikrofonbuchse Mikrofon über diese Buchse angeschlossen wird, wird das eingebaute Mikrofon abgeschaltet. -
Seite 11: Bedienfeld
Bed i enf eld (10) OUTPUT (11) POWER RECORDING CAMERA / PC PLAYBACK (12) AUTO FOCUS (13) Wi - Fi (14) (15) MENU FREEZE ROTATE LAMP CAP / DEL (fig. 1.5) Name Funktion Einschalten des Geräts/Standby. POWER Anzeige der TV-RGB-Schalterauswahl für die Anzige des OUTPUT LED Videosignalausgangs. -
Seite 11: Bedienfeld
Bed i enf eld (10) OUTPUT (11) POWER RECORDING CAMERA / PC PLAYBACK (12) AUTO FOCUS (13) Wi - Fi (14) (15) MENU FREEZE ROTATE LAMP CAP / DEL (fig. 1.5) Name Funktion Einschalten des Geräts/Standby. POWER Anzeige der TV-RGB-Schalterauswahl für die Anzige des OUTPUT LED Videosignalausgangs. - Seite 12 Name Funktion Verwende ▲&▼ für mehr oder weniger Lautstärke bei der (5) Shuttle Wheel Wiedergabe von Videos. Verwende ◄&► um Videos Vorwärts oder Rückwärts abzuspielen. Bewegen des Sporlight Frames & Visor Bildschirmabdeckung. Im Wiedergabemodus treffen Sie eine Auswahl im OSD-Menü. Start/Pause Video-Wiedergabe.
- Seite 12 Name Funktion Verwende ▲&▼ für mehr oder weniger Lautstärke bei der (5) Shuttle Wheel Wiedergabe von Videos. Verwende ◄&► um Videos Vorwärts oder Rückwärts abzuspielen. Bewegen des Sporlight Frames & Visor Bildschirmabdeckung. Im Wiedergabemodus treffen Sie eine Auswahl im OSD-Menü. Start/Pause Video-Wiedergabe.
-
Seite 13: Fernbedienung
Fe rnb ed ie nung Die Fernbedienung braucht zwei (2) Batterien der Größe “AAA” (liegen bei). Überzeugen Sie sich, dass sie richtig eingesezt sind. Mit der Fernbedienung können Sie auf alle Funktionen des AVerVision F50-8M zugreifen. Name Funktion Einschalten des Geräts/Standby. -
Seite 13: Fernbedienung
Fe rnb ed ie nung Die Fernbedienung braucht zwei (2) Batterien der Größe “AAA” (liegen bei). Überzeugen Sie sich, dass sie richtig eingesezt sind. Mit der Fernbedienung können Sie auf alle Funktionen des AVerVision F50-8M zugreifen. Name Funktion Einschalten des Geräts/Standby. -
Seite 14: Auto Focus
Name Funktion Drehe das Bild um 0/180° im Kamera- (6) ROTATE und Wiedergabemodus. (12 ) (13 ) Ö ffnen & Verlassen des OSD-Menüs. (7) MENU (14 ) (8) ▲,▼,◄, & ► - Bild schwenken und einzommen (über (15 ) dem digitalen Zoom-Niveau) im Live- und (16 ) Wiedergabemodus. -
Seite 14: Auto Focus
Name Funktion Drehe das Bild um 0/180° im Kamera- (6) ROTATE und Wiedergabemodus. (12 ) (13 ) Ö ffnen & Verlassen des OSD-Menüs. (7) MENU (14 ) (8) ▲,▼,◄, & ► - Bild schwenken und einzommen (über (15 ) dem digitalen Zoom-Niveau) im Live- und (16 ) Wiedergabemodus. -
Seite 15: Split Screen
Name Funktion Schatten - Einrichtung der Opazität in (15) SPOTLIGHT dem Bereich auß erhalb der Box. Sobald (12 ) Stufe 100 eingestellt ist, wird der (13 ) schattierte Bereich schwarz. (14 ) (15 ) Drücken Sie , um zur nächsten (16 ) Auswahl zu wechseln. - Seite 16 Name Funktion Aufruf des Timer-Submenüs. Wählen Sie (18) TIMER Start/Pause/Stopp für den Timer- (12 ) Countdown und um die Dauer (13 ) einzustellen. (14 ) (15 ) (16 ) (17 ) (18 ) (19 ) (20 ) - Im Wiedergabemodus treffen Sie eine (19) Auswahl im OSD-Menü.
-
Seite 17: Anschlü Sse
AVerVision Buchsen Schnittstelle Anzeigegerät RGB -Ausgang RGB-Eingang nach HDMI-Ausgang HDMI-Eingang RS232/CVBS VIDEO IN (verwenden von RS-232/CVBS Kabel) Verbinden Sie den RGB (VGA)-Eingang des Grafikanzeigegeräts mit dem RGB-OUT- Anschluss von AVERVISION F50-8M. Sorgen Sie dafür, dass der TV/RGB-Umschalter auf RGB eingestellt ist. -
Seite 18: Verbindung Mit Einem Tv-Gerät
ü ü Verbinden Sie den HDMI-Eingang des Grafikanzeigegeräts mit dem HDMI-OUT-Anschluss von AVerVision F50-8M. Sorgen Sie dafür, dass der TV/RGB-Umschalter auf RGB eingestellt ist. ä ä Finden Sie die VIDEO- oder SCART RGB (falls zutreffend) Buchse auf Ihrem TV-Gerät oder der Video-Ausrüstung (d.h. VCR). Zur Aufnahme Ihrer Präsentation verbinden Sie sie... -
Seite 19: Netzteilanschluss
Stromnetz verbunden ist. Drücken Sie zum Einschalten Verbinden Sie den RGB (VGA)-Eingang am Computer oder Laptop mit dem RGB-IN- Anschluss von AVerVision F50-8M. Das Videosignal des RGB-IN-Anschlusses wird an den RGB-OUT- Anschluss gestreamt. - Drücken Sie, zur Bildausgabe auf dem Computer, den Kamera/PC Taster auf dem Steuerpaneel oder der Fernbedienung, um in den AVerVision F50-8M nach Computer-Modus zu wechseln. -
Seite 20: Verbinden Mit Einem Computer Über Den Usb
Verbinden Sie den USB-Anschluss am Computer oder Laptop mit dem PC-Anschluss von AverVision F50-8M. Verbinden Sie den HDMI-Ausgangsanschluss am Computer oder Laptop mit dem HDMI- Eingangsanschluss am AVerVision F50-8M. Der TV/RGB-Schalter steht in der Stellung RGB. Drücken Sie, zur Bildausgabe auf dem Computer, den Kamera/PC Taster auf dem Steuerpaneel oder der Fernbedienung, um in den AVerVision F50- 8M nach Computer-Modus zu wechseln. -
Seite 21: Anschließ En Eines Externen Mikrofons
ß ß Stöpseln Sie ein 3,5 mm Mono-Mikrofon in die Buchse. Das eingebaute Mikrofon im Steuerpult wird ausgeschaltet, wenn ein externes Mikrofon angeschlossen ist. Der aufgezeichnete Ton ist Mono. ß ä ß ä Einstöpseln eines 3,5 mm Lautsprecher mit Verstärker in die Buchse.Nur das Audio der Video-Wiedergabe wird überstützt. -
Seite 22: Anschließ En Eines Mikroskops
ß ß Wenn Sie die AVerVision F50-8M an ein Mikroskop anschließ en, können Sie mikroskopisch kleine Objekte auf einem groß en Bildschirm untersuchen, ohne Ihre Augen zu überlasten. Bildanzeigemodus zu Mikroskop ändern. Drücken Sie MENÜ > Registerkarte BILD BILD > MODUS (Mikroskop) und drücken Sie... -
Seite 23: Avervision F50-8M Einrichten
Uhrzeigersinn bis die Pfeile identisch ausgerichtet sind und die Teile einrasten. In diesem Abschnitt finden Sie nützliche Tipps zum Anpassen der AVerVision F50-8M an Ihren persönlichen Bedarf. Dank dem Schwanenhalsdesign können Sie den Arm frei biegen und den Kamerakopf im Kamerahalter aufbewahren. -
Seite 24: Aufnahmebereich
Mit dem Aufnahmebereich können Sie einen Bereich von 400 x 300 mm für A4- Hochformat anzeigen. Wenn der Kamerakopf in der geraden Stellung ist, drücken Sie am Bedienfeld bzw. zweimal an der Fernbedienung DREHEN, um das Bild um 180° zu drehen. Um das Bild zu spielgen, drücken Sie MENÜ... -
Seite 25: Overhead-Licht
Drücken Sie am Bedienfeld oder der Fernbedienung die Taste LAMPE, um das Licht ein- und auszuschalten. Richten Sie die Fernbedienung auf den Fernbedienungssensor, wenn Sie das Gerät mit der Fernbedienung steuern. -
Seite 26: F50-8M-Montage Auf Einer Flachen Oberfläche
ä ä Messen und kennzeichnen Sie auf einer flachen Oberfläche in einer geraden Linie horizontal 75 mm zwischen den Löchern; siehe nachstehende Abbildung. Verwenden Sie zwei M4.0-Schrauben für 6-mm-Löcher und sichern Sie den F50-8M auf der flachen Oberfläche. 75mm Der Blendschutz ist ein besonders beschichteter Film, der hilft, grelles Licht zu eliminieren, das bei der Anzeige stark leuchtender Objekte oder Hochglanzoberflächen wie von Illustrierten oder Fotos auftreten könnte. -
Seite 27: Externer Speicher
AVerVision F50-8M unterstützt sowohl SD Speicherkarten als auch USB-Sticks zum Aufzeichnen von Audio- und Speichern von Bilddaten. AVerVision F50-8M erkennt, wenn ein externes Speichermedium vorhanden ist und schaltet automatisch auf das zuletzt erkannte Medium. Ist kein externer Speicher angeschlossen, werden alle aufgenommenen Einzelbilder im eingebauten Speicher abgelegt. -
Seite 28: Osd-Menü
ü ü Das OSD-Menü hat 4 Tabulatoren: BILD, Präsentation, Einstellungen und SYSTEM. Im Wiedergabemodus können Sie, um Funktionen der Diashow zu aktivieren und die Intervalle und Ü bergänge wie gewünscht einzustellen, auf das OSD-Wiedergabemenü zugreifen Bei TV-Ausgabe ist AUFLÖ SUNG in der EINSTELLUNGEN Menüliste deaktiviert. -
Seite 29: Navigation Im Menü Und Dem Submenü
ü ü ü ü 1. Drücken Sie die MENÜ -Taste am Bedienfeld oder der Fernbedienung. 2. Drücken Sie ► und ◄, um zwischen den Registerkarten umzuschalten. 3. Drücken Sie ▼ und ▲ , um Ihre Auswahl in der Menüliste zu treffen. 4. -
Seite 30: 9 B M Odus
Menu Screen Funktion M odus 4 9 B Auswahl aus verschiedenen Bildanzeigeeinstellungen. Scharf - Kontrastanpassung der Kanten, damit der Text besser lesbar ist. Grafik – Anpassen der Gradienten der Bilder. Bewegung - Erhöhen der Bildfrequenz. Für diesen Modus muss ausreichend Licht vorhanden sein. Mikroskop –... -
Seite 31: 8 B A Utom. Bild
Menu Screen Funktion A utom. Bild 4 8 B EIN oder AUS wählen, um den Weiß abgleich und die Aufnahme automatisch einzustellen; hier werden die Farbe und die Aufnahmekompensierung eingestellt. Dann schaltet die Lampe automatisch ein, wenn das Kameralicht nicht für Einstellung der Schärfe ausreicht. B elichtung 5 3 B Auswahl der Belichtungseinstellung. -
Seite 32: Präsentation
ä ä Menu Screen Funktion S porlight 5 7 B Sporlight legt einen Rahmen über den Präsentationsildschirm. Sie können Sporlight am Präsentationsbildschirm mit den Tasten ▲,▼,◄, & ► bewegen. Mit Ausführen rufen Sie das Sporlight- Submenü auf Im Sporlight-Submenü stehen die folgenden Optionen zur Verfügung. -
Seite 33: 0 B V Isor
Menu Screen Funktion V isor 6 0 B Visor verdeckt den Präsentationsbildschirm. Oben wird ein kleiner Teil des Präsentationsbildschirm angezeigt. Mit den Tasten ▲,▼,◄, & ► legen Sie einen größ eren Bereich frei. Mit Ausführen rufen Sie das Visor- Submenü auf. Im Visor-Submenü... -
Seite 34: Bildteilung
Funktion Bildteilung Teile den Bildschirm in zwei Teile. Eine Hälfte zeigt 8- Vorschaubilder und die andere Hälfte das Bild der AVerVision F50-8M Kamera. Wählen des Bereichs für die 8 Vorschaubilder. Deaktivieren Sie den geteilten Bildschirm mit der Auswahl AUS. Links... -
Seite 35: 7 B Q Ualität
Menu Screen Funktion Q ualität 6 7 B Wahl der Kompressionsrate. T yp 6 8 B Wahl der Aufnahmeart Einzelbild - Einzelbildaufnahme Dauerlauf – Kontinuierliches Aufnehmen I ntervall 6 9 B Einstellung des Intervalls für die kontinuierliche Erfassung. Die Länge kann mit bis zu 600 Sek. (10 Min.) angegeben werden. -
Seite 36: 6 B U Sb An Pc
Menu Screen Funktion U SB an PC 7 6 B Auswahl des Status von AVerVision F50-8M bei Computer-Verbindung über USB. Kamera - Kann als Webcam eingesetzt werden oder mit der beiliegenden Software zum Aufnehmen von Einzelbildern und Videos. Speichern übertragen der aufgenommenen Bilder/Videos aus dem Speicher auf die Festplatte des Computers. -
Seite 37: System
Menu Screen Funktion S prache 7 4 B Ä ndern und Auswählen einer anderen Sprache. M onitorausgang 7 5 B Einstellen der Auflösung auf dem Ausgabemedium. Diese Einstellung gilt nicht bei der Ausgabe auf ein TV Gerät. S icherungskopie 7 7 B Kopieren der Aufnahmen aus dem eingebauten Speicher auf die SD-Karte oder den USB-Stick. -
Seite 38: Information (Informationen)
Menu Screen Funktion Information (Informationen) Produktinformationen anzeigen. Default Zurücksetzen auf die ursprünglichen Fabrikeinstellungen. -
Seite 39: Wiedergabe
Menu Screen Funktion D iaschau 8 1 B Wiedergabe aller aufgenommenen Einzelbilder in einer automatisierten Diashow. Videodateien werden übersprungen. Intervall Einstellen der Verzögerung bis zur Darstellung des nächsten Bildes. Dauer kann bis zu 100 sec betragen. D iaschau-Effekt 8 3 B Wählen der Bildübergänge in einer Diashow. -
Seite 40: Wifi
WLAN ist eine optionale Funktion. Die WLAN-Funktionsseite wird nur angezeigt, wenn ein WLAN-Dongle installiert ist und die WLAN-Taste (am Bedienfeld) gedrückt wird. OUTPUT POWER RECORDING CAMER A / PC PLAYBACK AUTO FOCUS Wi - Fi WLAN-Dongle MENU FREEZE ROTATE LAMP CAP / DEL Menu Screen Function... -
Seite 41: Geben Sie Den Benutzernahmen Und Das Passwort Ein
Menu Screen Function Geben Sie den Benutzernahmen und das Passwort Mit der Taste ▼ wechseln Sie zur Spalte „Benutzername/Passwort“ Mit rufen Sie die Bildschirmtastatur auf. Drücken Sie abschließend die „Eingabetaste“. Wenn Sie das Passwort während der Passworteingabe überprüfen möchten, markieren Sie „Passwort anzeigen“. -
Seite 42: Kommentar
Bild legen; dazu verwenden Sie die USB-Maus am USB-Anschluss von AVerVision F50-8M. Sie haben folgende Auswahlmöglichkeiten: Die Symbole: Farbpalette, Linienstärke, Freihand, Erfassen, Radierer und Verstecken/Anzeigen. Anschließ en einer USB-Maus Verbinden Sie das USB-Kabel mit dem USB-Schlitz an AverVision F50-8M. -
Seite 43: Verwendung Des Kommentars
Verwendung des Kommentars 1. Drücken Sie an der Fernbedienung 2. Mit den Tasten ▲,▼,◄, & ► wählen Sie das Bild in der Vorschau der 16 Miniaturbilder aus, das Sie kommentieren möchten. 3. Treffen Sie Ihre Auswahl mit , um das Bild als Vollbild anzuzeigen. 4. -
Seite 44: Ü Bertragen Gespeicherter Bilder/Videos Auf Einen Computer
Ü Ü Dies erlaubt es Ihnen die aufgenommenen Bilder aus dem eingebauten Speicher oder einer SD-Karte auf einen Computer zu übertragen. Bitte beachten Sie die nachstehenden Anweisungen und befolgen diese genau, BEVOR Sie das USB-Kabel anschließen. 1. Vor dem Anschluss des USB-Kabels muss USB als SPEICHERMEDIUM auf PC gestellt werden. -
Seite 45: Technische Daten
Bilderfassung 1/3.2” CMOS Sensor Anzahl Pixel 8 megapixels Bildrate 60 fps (max.) Weiß abgleich Auto / Manuell Belichtung Auto / Manuell Bildmodus Scharf/Grafik/Bewegung/Mikroskop/Makro/Unenedlich Effekte Farbe / Schwarzweiß / Negativ / Spiegel / Umkehren / Standbild RGB- 1920x1080, 1280x1024, 1280x720, 1024x768, 1280 x 800, 1366x768 Analogausgang HDMI-Ausgang HD 1080p 60Hz;... -
Seite 46: Externer Speicher
(SDHC) USB-Stick 2GB ~ 64GB (FAT32) AVerVision F50-8M kann über eine RS-232 Verbindung durch einen Computer oder einen zentralisierten Steuerpult gesteuert werden. Der Befehlscode für den RS-232 ist den Eingriffen des Systemintegrators in das Systemprogramm vorbehalten. Verbinden Sie das RS-232/CVBS-Kabel mit der RS-232-Buchse am RS-232-Anschluss... -
Seite 47: Rs-232 Kabelspezifikationen
Achten Sie darauf, dass die Pinbelegung Ihres RS232-Kabels der folgenden Belegung entspricht Ü Ü ：1 bit Startbit ：8 bit Datenbit ：1 bit Stoppbit ：Kein Paritätbit ：Kein X-Parameter ：9600bps Baudrate (Ü bertragungsgeschwindigkeit) Gerätecode 0x52 senden (1 Byte) Typcode (1 Byte) 0x0B 0x0A Datenlängecode 0x03... -
Seite 48: Rs-232-Befehlstabelle
Sendeformat︰0x52 + 0x0B + 0x03 + Data[0] + Data[1] + Data[2] + 0x53 + CheckSum*1 Empfangsformat: 0x53 + 0x00 + 0x02+ *2 + 0x00 + 0x52 + ReCheckSumme*4 Abnormales Empfangsformat︰0x53 + 0x00 + 0x01 + *3 + 0x52 + ReCheckSumme*5 xoder : Exklusiv oder Bediener *1 ：CheckSumme = 0x0B xoder 0x03 xoder Daten[0] xoder Daten[1] xoder Daten[2] xoder 0x53... - Seite 49 Prüfsumme Funktion Data[0] Data[1] Data[2] PREVIEW MODE: MOTION 0x0A 0x02 0x00 0x53 PREVIEW MODE: MICROSCOPE 0x0A 0x03 0x00 0x52 PREVIEW MODE: MACRO 0x0A 0x04 0x00 0x55 PREVIEW MODE: INFINITE 0x0A 0x05 0x00 0x54 PREVIEW MODE CAPTURE 0x0B 0x00 0x00 0x50 PLAYBACK DELETE 0x0C 0x00...
- Seite 50 Funktion Data[0] Data[1] Data[2] Prüfsumme WHITE BALANCE RED INCREASE 0x17 0x00 0x00 0x4c WHITE BALANCE RED DECREASE 0x17 0x01 0x00 0x4d FLICKER: 50Hz 0x18 0x00 0x00 0x43 FLICKER: 60Hz 0x18 0x01 0x00 0x42 SPOTLIGHT: OFF 0x19 0x00 0x00 0x42 SPOTLIGHT: ON 0x19 0x01 0x00...
- Seite 51 Prüfsumme Funktion Data[0] Data[1] Data[2] RECORDING: OFF 0x23 0x00 0x00 0x78 RECORDING: ON 0x23 0x01 0x00 0x79 MOVIE FAST REWIND 0x25 0x00 0x00 0x7e MOVIE FAST FORWARD 0x25 0x01 0x00 0x7f MOVIE VOL INC 0x26 0x00 0x00 0x7d MOVIE VOL DEC 0x26 0x01 0x00...
- Seite 52 Funktion Data[0] Data[1] Data[2] Prüfsumme SLIDESHOW: OFF 0x34 0x00 0x00 0x6f SLIDESHOW: ON 0x34 0x01 0x00 0x6e SLIDESHOW EFFECT: EFFECT 0 0x35 0x00 0x00 0x6e SLIDESHOW EFFECT: EFFECT 1 0x35 0x01 0x00 0x6f SLIDESHOW EFFECT: EFFECT 2 0x35 0x02 0x00 0x6c SLIDESHOW EFFECT: EFFECT 3 0x35...
-
Seite 53: Rs-232 Get-Befehl-Tabelle
Prüfsumme Funktion Data[0] Data[1] Data[2] SATURATION DECREASE 0x4B 0x01 0x00 0x11 VALUE[ 1 ~ SATURATION VALUE 0x4B 0x02 Sendeformat︰0x52 + 0x0A + 0x01 + Data[0] + 0x53 + Prüfsumme Empfangsformat︰0x53 + 0x0C + 0x01 + ReData[0] + 0x52 + ReCheckSum *1 xoder: Exklusiv oder Bediener *1 ：ReCheckSum = 0x0C xor 0x01 xor ReData[0] xor 0x52 *2 : Get Ausschalten Status Empfangsformat: 0x51 + 0xFF + 0x01 + 0x0A + 0x51 + 0xA5... -
Seite 54: Problemlö Sung
1. Ü berprüfen Sie sämtliche Kabelverbindungen zwischen Anzeigegerät, AVerVision F50-8M und Ihrem PC. 2. Schließ en Sie die AVerVision F50-8M an Ihren PC an, bevor Sie den Computer einschalten. 3. Nutzen Sie bei einem Notebook die Tastenkombination FN+F5, um zwischen den Anzeigemodi umzuschalten und das Computerbild auf dem Präsentationsbildschirm anzuzeigen. - Seite 55 Wenn ich vom Kameramodus in den PC-Modus umschalte, wird nicht das exakte Desktop-Bild meines PCs oder Notebooks auf dem Präsentationsbildschirm angezeigt 1. Am PC oder Notebook setzen Sie den Mauszeiger auf eine freie Stelle auf dem Desktop und klicken mit der rechten Maustaste. Wählen Sie Eigenschaften“, danach das Register „Einstellungen“.
-
Seite 56: Garantie
Für die Zeit ab dem Kauf des zutreffenden Produkts und, wie im Abschnitt “Warranty Period of AVer Product Purchased (Garantiezeit erworbener AVer-Produkte)” erweiternd festgelegt ist, garantiert AVer Information Inc. (“AVer”), dass das zutreffende Produkt (“Produkt”) im Wesentlichen mit AVers Dokumentation für das Produkt übereinstimmt und dass seine Fertigung und seine Komponenten bei normaler Benutzung keine Fehler in Bezug auf Material und Ausführung aufweisen. -
Seite 57: Haftungseinschränkungen
AVer auf die Möglichkeit solcher Schäden hingewiesen wurde. AVers Gesamthaftung für Schäden jeglicher Art übersteigt in keinem Fall und unabhängig von der Art des Vorgangs den Betrag, den Sie an AVer für das jeweilige Produkt, auf welches sich die Haftung bezieht, gezahlt haben. Das Gesetz und Ihre Rechte Diese Garantie verleiht Ihnen bestimmte gesetzliche Rechte;...
