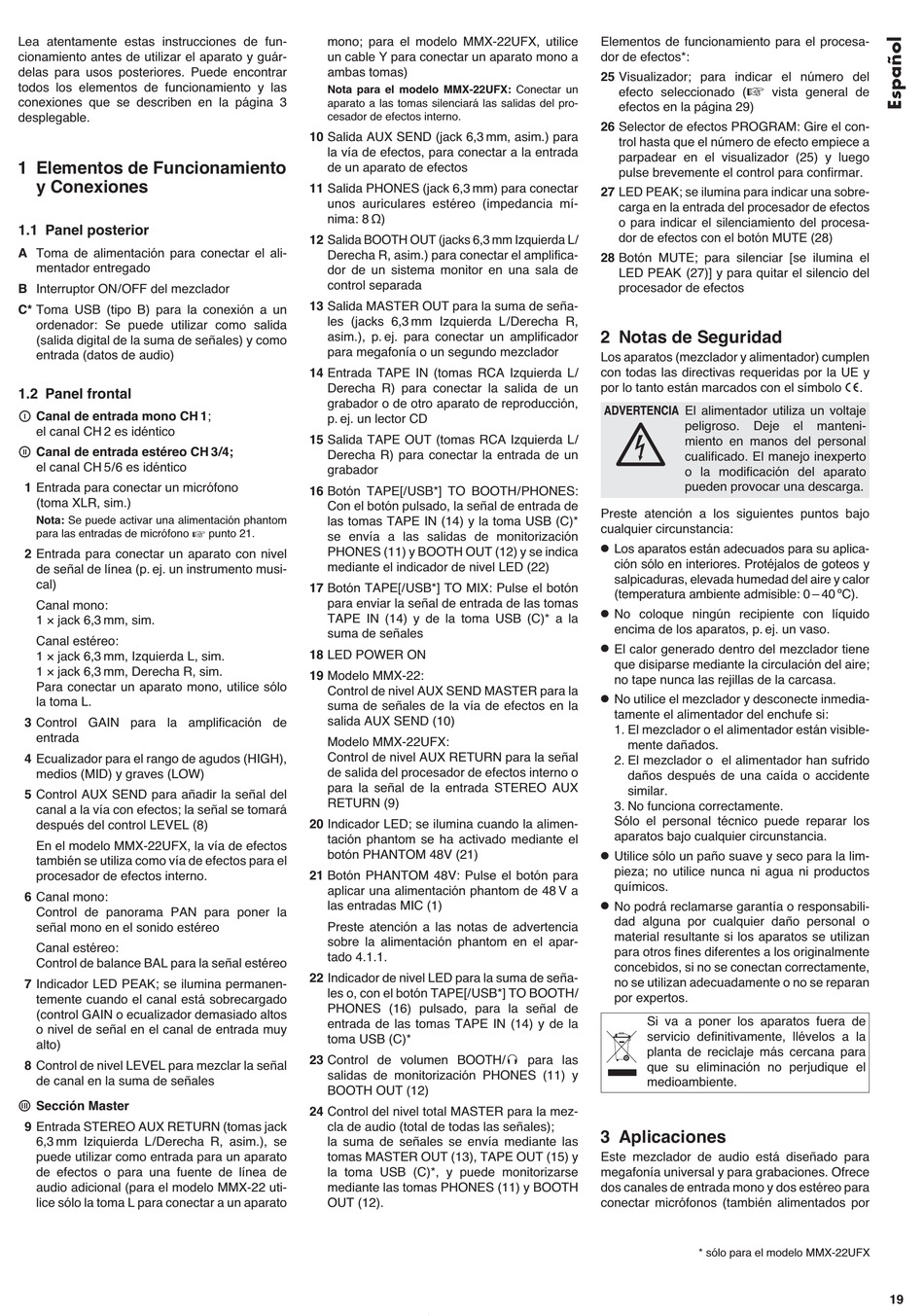

Lea atentamente estas instrucciones de fun -
cionamiento antes de utilizar el aparato y guár-
delas para usos posteriores. Puede encontrar
todos los elementos de funcionamiento y las
conexiones que se describen en la página 3
desplegable.
1 Elementos de Funcionamiento
y Conexiones
1.1 Panel posterior
A Toma de alimentación para conectar el ali-
mentador entregado
B Interruptor ON / OFF del mezclador
C* Toma USB (tipo B) para la conexión a un
ordenador: Se puede utilizar como salida
(salida digital de la suma de señales) y como
entrada (datos de audio)
1.2 Panel frontal
Canal de entrada mono CH 1;
el canal CH 2 es idéntico
Canal de entrada estéreo CH 3 /4;
el canal CH 5 / 6 es idéntico
1 Entrada para conectar un micrófono
(toma XLR, sim.)
Nota: Se puede activar una alimentación phantom
para las entradas de micrófono
2 Entrada para conectar un aparato con nivel
de señal de línea (p. ej. un instrumento musi-
cal)
Canal mono:
1 × jack 6,3 mm, sim.
Canal estéreo:
1 × jack 6,3 mm, Izquierda L, sim.
1 × jack 6,3 mm, Derecha R, sim.
Para conectar un aparato mono, utilice sólo
la toma L.
3 Control GAIN para la amplificación de
entrada
4 Ecualizador para el rango de agudos (HIGH),
medios (MID) y graves (LOW)
5 Control AUX SEND para añadir la señal del
canal a la vía con efectos; la señal se tomará
después del control LEVEL (8)
En el modelo MMX-22UFX, la vía de efectos
también se utiliza como vía de efectos para el
procesador de efectos interno.
6 Canal mono:
Control de panorama PAN para poner la
señal mono en el sonido estéreo
Canal estéreo:
Control de balance BAL para la señal estéreo
7 Indicador LED PEAK; se ilumina permanen-
te mente cuando el canal está sobrecargado
(control GAIN o ecualizador demasiado altos
o nivel de señal en el canal de entrada muy
alto)
8 Control de nivel LEVEL para mezclar la señal
de canal en la suma de señales
Sección Master
9 Entrada STEREO AUX RETURN (tomas jack
6,3 mm Iziquierda L / Derecha R, asim.), se
puede utilizar como entrada para un aparato
de efectos o para una fuente de línea de
audio adicional (para el modelo MMX-22 uti-
lice sólo la toma L para conectar a un aparato
mono; para el modelo MMX-22UFX, utilice
un cable Y para conectar un aparato mono a
ambas tomas)
Nota para el modelo MMX-22UFX: Conectar un
aparato a las tomas silenciará las salidas del pro-
cesador de efectos interno.
10 Salida AUX SEND (jack 6,3 mm, asim.) para
la vía de efectos, para conectar a la entrada
de un aparato de efectos
11 Salida PHONES (jack 6,3 mm) para conectar
unos auriculares estéreo (impedancia mí-
nima: 8 Ω)
12 Salida BOOTH OUT (jacks 6,3 mm Izquierda L/
Derecha R, asim.) para conectar el amplifica-
dor de un sistema monitor en una sala de
control separada
13 Salida MASTER OUT para la suma de seña-
les (jacks 6,3 mm Izquierda L / Derecha R,
asim.), p. ej. para conectar un amplificador
para megafonía o un segundo mezclador
14 Entrada TAPE IN (tomas RCA Izquierda L/
Derecha R) para conectar la salida de un
grabador o de otro aparato de reproducción,
p. ej. un lector CD
15 Salida TAPE OUT (tomas RCA Izquierda L/
Derecha R) para conectar la entrada de un
grabador
16 Botón TAPE[/ USB*] TO BOOTH / PHONES:
Con el botón pulsado, la señal de entrada de
las tomas TAPE IN (14) y la toma USB (C)*
punto 21.
se envía a las salidas de monitorización
PHONES (11) y BOOTH OUT (12) y se indica
mediante el indicador de nivel LED (22)
17 Botón TAPE[/ USB*] TO MIX: Pulse el botón
para enviar la señal de entrada de las tomas
TAPE IN (14) y de la toma USB (C)* a la
suma de señales
18 LED POWER ON
19 Modelo MMX-22:
Control de nivel AUX SEND MASTER para la
suma de señales de la vía de efectos en la
salida AUX SEND (10)
Modelo MMX-22UFX:
Control de nivel AUX RETURN para la señal
de salida del procesador de efectos interno o
para la señal de la entrada STEREO AUX
RETURN (9)
20 Indicador LED; se ilumina cuando la alimen-
tación phantom se ha activado mediante el
botón PHANTOM 48V (21)
21 Botón PHANTOM 48V: Pulse el botón para
aplicar una alimentación phantom de 48 V a
las entradas MIC (1)
Preste atención a las notas de advertencia
sobre la alimentación phantom en el apar-
tado 4.1.1.
22 Indicador de nivel LED para la suma de seña-
les o, con el botón TAPE[/ USB*] TO BOOTH/
PHONES (16) pulsado, para la señal de
entrada de las tomas TAPE IN (14) y de la
toma USB (C)*
23 Control de volumen BOOTH/
salidas de monitorización PHONES (11) y
BOOTH OUT (12)
24 Control del nivel total MASTER para la mez-
cla de audio (total de todas las señales);
la suma de señales se envía mediante las
tomas MASTER OUT (13), TAPE OUT (15) y
la toma USB (C)*, y puede monitorizarse
mediante las tomas PHONES (11) y BOOTH
OUT (12).
Elementos de funcionamiento para el procesa-
dor de efectos*:
25 Visualizador; para indicar el número del
efecto seleccionado (
efectos en la página 29)
26 Selector de efectos PROGRAM: Gire el con-
trol hasta que el número de efecto empiece a
parpadear en el visualizador (25) y luego
pulse brevemente el control para confirmar.
27 LED PEAK; se ilumina para indicar una sobre-
carga en la entrada del procesador de efectos
o para indicar el silenciamiento del procesa-
dor de efectos con el botón MUTE (28)
28 Botón MUTE; para silenciar [se ilumina el
LED PEAK (27)] y para quitar el silencio del
procesador de efectos

2 Notas de Seguridad

Los aparatos (mezclador y alimentador) cumplen
con todas las directivas requeridas por la UE y
por lo tanto están marcados con el símbolo
ADVERTENCIA El alimentador utiliza un voltaje
peligroso.
miento en manos del personal
cualificado. El manejo inexperto
o la modificación del aparato
pueden provocar una descarga.
Preste atención a los siguientes puntos bajo
cualquier circunstancia:
G
Los aparatos están adecuados para su aplica-
ción sólo en interiores. Protéjalos de goteos y
salpicaduras, elevada humedad del aire y calor
(temperatura ambiente admisible: 0 – 40 ºC).
G
No coloque ningún recipiente con líquido
encima de los aparatos, p. ej. un vaso.
G
El calor generado dentro del mezclador tiene
que disiparse mediante la circulación del aire;
no tape nunca las rejillas de la carcasa.
G
No utilice el mezclador y desconecte inmedia-
tamente el alimentador del enchufe si:
1. El mezclador o el alimentador están visible-
mente dañados.
2. El mezclador o el alimentador han sufrido
daños después de una caída o accidente
similar.
3. No funciona correctamente.
Sólo el personal técnico puede reparar los
aparatos bajo cualquier circunstancia.
G
Utilice sólo un paño suave y seco para la lim-
pieza; no utilice nunca ni agua ni productos
químicos.
G
No podrá reclamarse garantía o responsabili-
dad alguna por cualquier daño personal o
material resultante si los aparatos se utilizan
para otros fines diferentes a los originalmente
concebidos, si no se conectan correctamente,
no se utilizan adecuadamente o no se reparan
por expertos.
Si va a poner los aparatos fuera de
servicio definitivamente, llévelos a la
planta de reciclaje más cercana para
para las
que su eliminación no perjudique el
medioambiente.
3 Aplicaciones
Este mezclador de audio está diseñado para
megafonía universal y para grabaciones. Ofrece
dos canales de entrada mono y dos estéreo para
conectar micrófonos (también alimentados por
* sólo para el modelo MMX-22UFX
vista general de
.
Deje el manteni-
