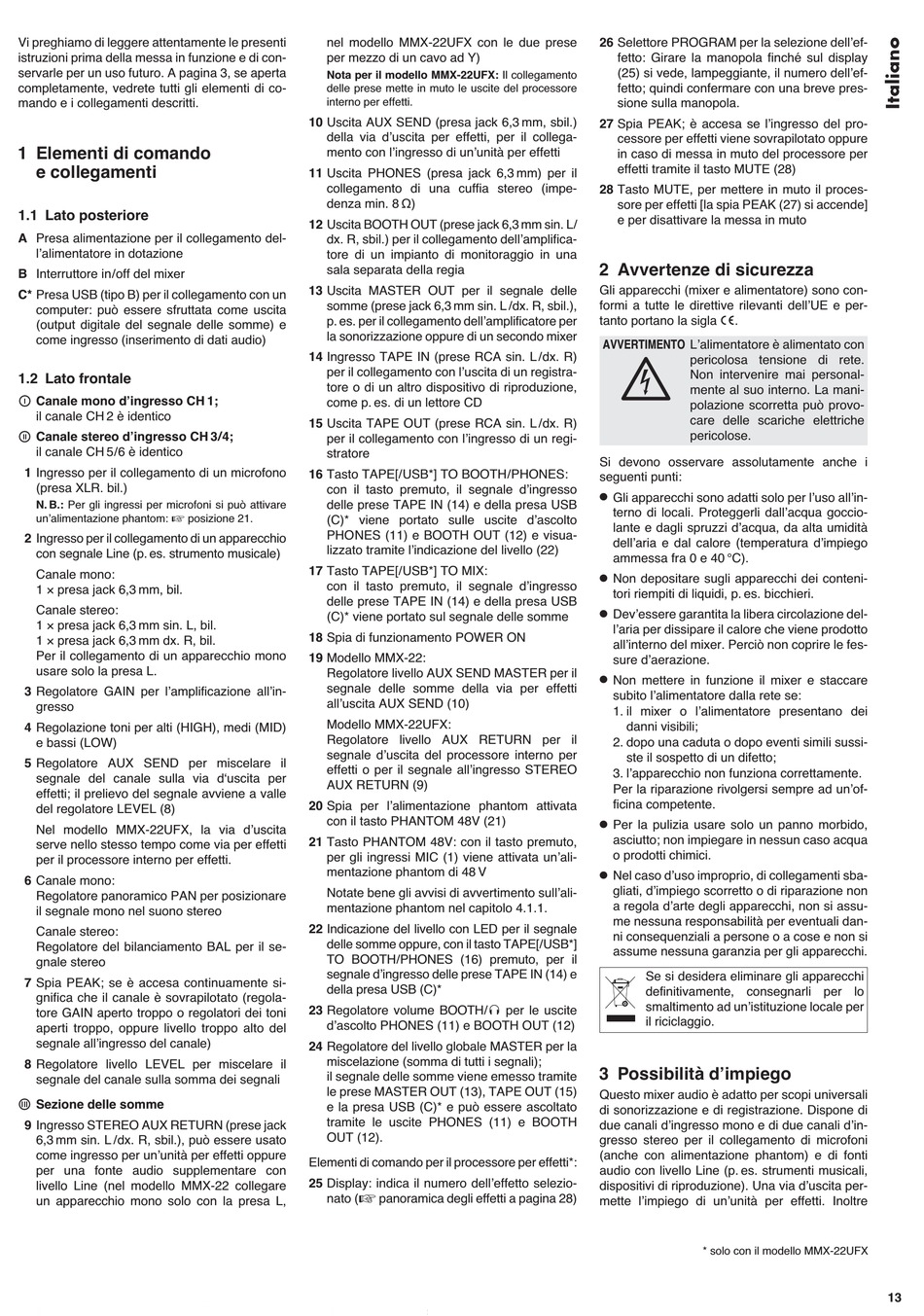

Vi preghiamo di leggere attentamente le presenti
istruzioni prima della messa in funzione e di con-
servarle per un uso futuro. A pagina 3, se aperta
completamente, vedrete tutti gli elementi di co -
mando e i collegamenti descritti.
1 Elementi di comando
e collegamenti
1.1 Lato posteriore
A Presa alimentazione per il collegamento del-
lʼalimentatore in dotazione
B Interruttore in / off del mixer
C* Presa USB (tipo B) per il collegamento con un
computer: può essere sfruttata come uscita
(output digitale del segnale delle somme) e
come ingresso (inserimento di dati audio)
1.2 Lato frontale
Canale mono dʼingresso CH 1;
il canale CH 2 è identico
Canale stereo dʼingresso CH 3 / 4;
il canale CH 5 / 6 è identico
1 Ingresso per il collegamento di un microfono
(presa XLR. bil.)
N. B.: Per gli ingressi per microfoni si può attivare
unʼalimentazione phantom: posizione 21.
2 Ingresso per il collegamento di un apparecchio
con segnale Line (p. es. strumento musicale)
Canale mono:
1 × presa jack 6,3 mm, bil.
Canale stereo:
1 × presa jack 6,3 mm sin. L, bil.
1 × presa jack 6,3 mm dx. R, bil.
Per il collegamento di un apparecchio mono
usare solo la presa L.
3 Regolatore GAIN per lʼamplificazione allʼin-
gresso
4 Regolazione toni per alti (HIGH), medi (MID)
e bassi (LOW)
5 Regolatore AUX SEND per miscelare il
segnale del canale sulla via dʻuscita per
effetti; il prelievo del segnale avviene a valle
del regolatore LEVEL (8)
Nel modello MMX-22UFX, la via dʼuscita
serve nello stesso tempo come via per effetti
per il processore interno per effetti.
6 Canale mono:
Regolatore panoramico PAN per posizionare
il segnale mono nel suono stereo
Canale stereo:
Regolatore del bilanciamento BAL per il se -
gnale stereo
7 Spia PEAK; se è accesa continuamente si-
gnifica che il canale è sovrapilotato (regola-
tore GAIN aperto troppo o regolatori dei toni
aperti troppo, oppure livello troppo alto del
segnale allʼingresso del canale)
8 Regolatore livello LEVEL per miscelare il
segnale del canale sulla somma dei segnali
Sezione delle somme
9 Ingresso STEREO AUX RETURN (prese jack
6,3 mm sin. L / dx. R, sbil.), può essere usato
come ingresso per unʼunità per effetti oppure
per una fonte audio supplementare con
livello Line (nel modello MMX-22 collegare
un apparecchio mono solo con la presa L,
nel modello MMX-22UFX con le due prese
per mezzo di un cavo ad Y)
Nota per il modello MMX-22UFX: Il collegamento
delle prese mette in muto le uscite del processore
interno per effetti.
10 Uscita AUX SEND (presa jack 6,3 mm, sbil.)
della via dʼuscita per effetti, per il collega-
mento con lʼingresso di unʼunità per effetti
11 Uscita PHONES (presa jack 6,3 mm) per il
collegamento di una cuffia stereo (impe-
denza min. 8 Ω)
12 Uscita BOOTH OUT (prese jack 6,3 mm sin. L/
dx. R, sbil.) per il collegamento dellʼamplifica-
tore di un impianto di monitoraggio in una
sala separata della regia
13 Uscita MASTER OUT per il segnale delle
som me (prese jack 6,3 mm sin. L / dx. R, sbil.),
p. es. per il collegamento dellʼamplificatore per
la sonorizzazione oppure di un secondo mixer
14 Ingresso TAPE IN (prese RCA sin. L / dx. R)
per il collegamento con lʼuscita di un registra-
tore o di un altro dispositivo di riproduzione,
come p. es. di un lettore CD
15 Uscita TAPE OUT (prese RCA sin. L / dx. R)
per il collegamento con lʼingresso di un regi-
stratore
16 Tasto TAPE[/ USB*] TO BOOTH / PHONES:
con il tasto premuto, il segnale dʼingresso
delle prese TAPE IN (14) e della presa USB
(C)* viene portato sulle uscite dʼascolto
PHONES (11) e BOOTH OUT (12) e visua-
lizzato tramite lʼindicazione del livello (22)
17 Tasto TAPE[/ USB*] TO MIX:
con il tasto premuto, il segnale dʼingresso
delle prese TAPE IN (14) e della presa USB
(C)* viene portato sul segnale delle somme
18 Spia di funzionamento POWER ON
19 Modello MMX-22:
Regolatore livello AUX SEND MASTER per il
segnale delle somme della via per effetti
allʼuscita AUX SEND (10)
Modello MMX-22UFX:
Regolatore livello AUX RETURN per il
segnale dʼuscita del processore interno per
effetti o per il segnale allʼingresso STEREO
AUX RETURN (9)
20 Spia per lʼalimentazione phantom attivata
con il tasto PHANTOM 48V (21)
21 Tasto PHANTOM 48V: con il tasto premuto,
per gli ingressi MIC (1) viene attivata unʼali-
mentazione phantom di 48 V
Notate bene gli avvisi di avvertimento sullʼali-
mentazione phantom nel capitolo 4.1.1.
22 Indicazione del livello con LED per il segnale
delle somme oppure, con il tasto TAPE[/USB*]
TO BOOTH / PHONES (16) premuto, per il
segnale dʼingresso delle prese TAPE IN (14) e
della presa USB (C)*
23 Regolatore volume BOOTH/
dʼascolto PHONES (11) e BOOTH OUT (12)
24 Regolatore del livello globale MASTER per la
miscelazione (somma di tutti i segnali);
il segnale delle somme viene emesso tramite
le prese MASTER OUT (13), TAPE OUT (15)
e la presa USB (C)* e può essere ascoltato
tra mite le uscite PHONES (11) e BOOTH
OUT (12).
Elementi di comando per il processore per effetti*:
25 Display: indica il numero dellʼeffetto selezio-
na to ( panoramica degli effetti a pagina 28)
26 Selettore PROGRAM per la selezione dellʼef-
fetto: Girare la manopola finché sul display
(25) si vede, lampeggiante, il numero dellʼef-
fetto; quindi confermare con una breve pres-
sione sulla manopola.
27 Spia PEAK; è accesa se lʼingresso del pro-
cessore per effetti viene sovrapilotato oppure
in caso di messa in muto del processore per
effetti tramite il tasto MUTE (28)
28 Tasto MUTE, per mettere in muto il proces-
sore per effetti [la spia PEAK (27) si accende]
e per disattivare la messa in muto

2 Avvertenze di sicurezza

Gli apparecchi (mixer e alimentatore) sono con-
formi a tutte le direttive rilevanti dellʼUE e per-
tanto portano la sigla
AVVERTIMENTO Lʼalimentatore è alimentato con
Si devono osservare assolutamente anche i
seguenti punti:
G
Gli apparecchi sono adatti solo per lʼuso allʼin-
terno di locali. Proteggerli dallʼacqua goccio-
lante e dagli spruzzi dʼacqua, da alta umidità
dellʼaria e dal calore (temperatura dʼimpiego
ammessa fra 0 e 40 °C).
G
Non depositare sugli apparecchi dei conteni-
tori riempiti di liquidi, p. es. bicchieri.
G
Devʼessere garantita la libera circolazione del-
lʼaria per dissipare il calore che viene prodotto
allʼinterno del mixer. Perciò non coprire le fes-
sure dʼaerazione.
G
Non mettere in funzione il mixer e staccare
subito lʼalimentatore dalla rete se:
1. il mixer o lʼalimentatore presentano dei
danni visibili;
2. dopo una caduta o dopo eventi simili sussi-
ste il sospetto di un difetto;
3. lʼapparecchio non funziona correttamente.
Per la riparazione rivolgersi sempre ad unʼof-
ficina competente.
G
Per la pulizia usare solo un panno morbido,
asciutto; non impiegare in nessun caso acqua
o prodotti chimici.
G
Nel caso dʼuso improprio, di collegamenti sba-
gliati, dʼimpiego scorretto o di riparazione non
a regola dʼarte degli apparecchi, non si as su -
me nessuna responsabilità per eventuali dan -
ni consequenziali a persone o a cose e non si
assume nessuna garanzia per gli apparecchi.
Se si desidera eliminare gli apparecchi
definitivamente, consegnarli per lo
smaltimento ad unʼistituzione locale per
per le uscite
il riciclaggio.
3 Possibilità dʼimpiego
Questo mixer audio è adatto per scopi universali
di sonorizzazione e di registrazione. Dispone di
due canali dʼingresso mono e di due canali dʼin-
gresso stereo per il collegamento di microfoni
(anche con alimentazione phantom) e di fonti
audio con livello Line (p. es. strumenti musicali,
dispositivi di riproduzione). Una via dʼuscita per-
mette lʼimpiego di unʼunità per effetti. Inoltre
.
pericolosa tensione di rete.
Non intervenire mai personal-
mente al suo interno. La mani-
polazione scorretta può provo-
care delle scariche elettriche
pericolose.
* solo con il modello MMX-22UFX
