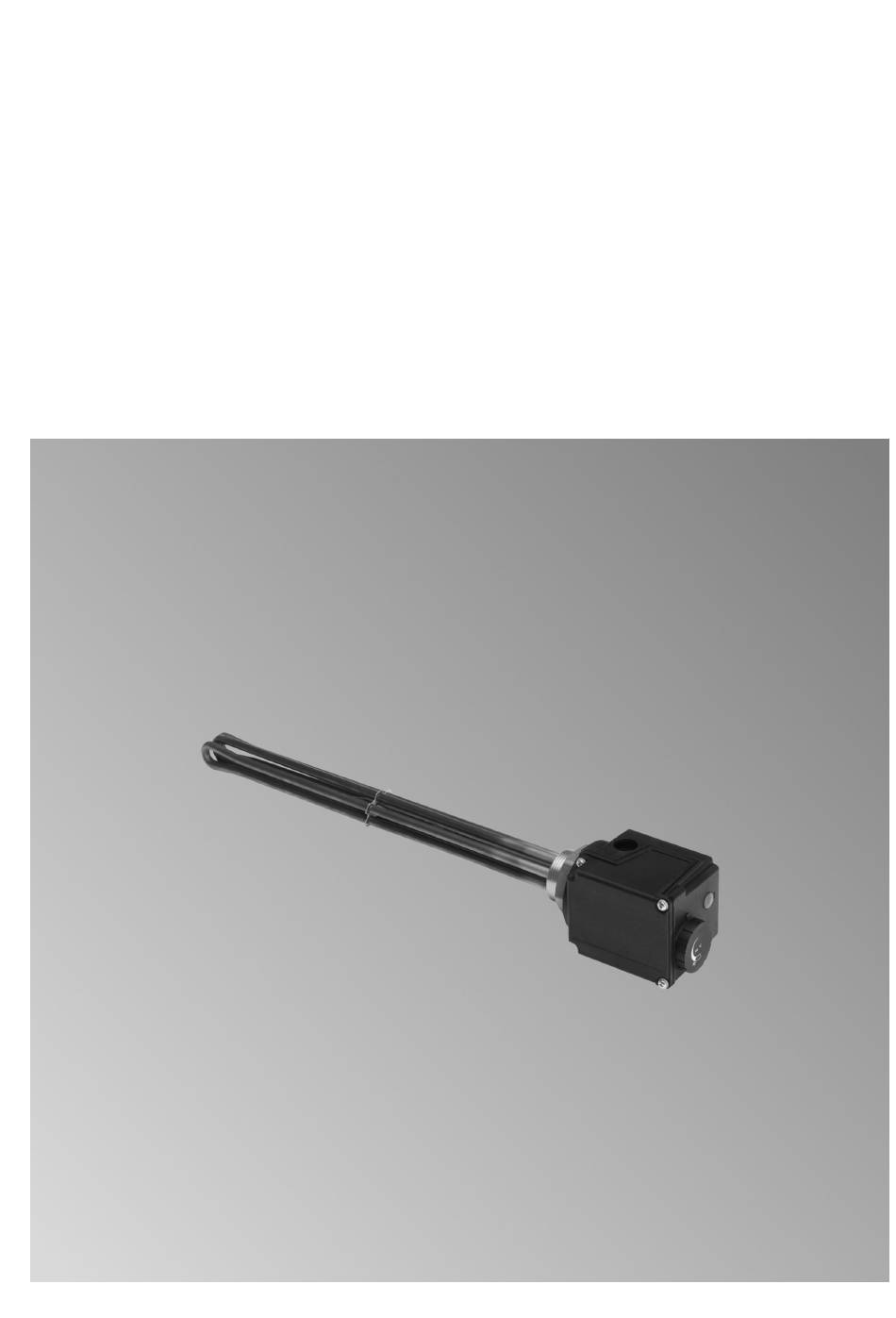

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Elektro-Heizeinsatz-EHE 6, 9 und 12 kW zum Einbau in Speicher-Wassererwärmer Elektro-Heizeinsatz-EHE Bitte aufbewahren! 5695607 DE 1/2024...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Ein- bau nicht zugelassener Komponen- ten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung einschränken. Bei Einbau und Austausch aus- schließlich Viessmann Originalteile oder von Viessmann freigegebene Komponenten verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Produktinformation Bestimmungsgemäße Verwendung ............Produktinformation ................. Montageablauf Elektro-Heizeinsatz-EHE montieren ............Netzanschluss ..................Schutzleiter am Speicher-Wassererwärmer anschließen ...... 10 Inbetriebnahme und Einre- Inbetriebnahme ..................12 gulierung Einweisung des Anlagenbetreibers ............12 Instandhaltung Wartung und Service ................13 Störungsbehebung Sicherheitstemperaturbegrenzer hat ausgelöst ........14 Elektro-Heizeinsatz-EHE war noch nicht in Betrieb ...... -
Seite 6: Produktinformation Bestimmungsgemäße Verwendung
Produktinformation Bestimmungsgemäße Verwendung Das Gerät darf nur für die Zusatzerwärmung von Trink- Die gewerbliche oder industrielle Verwendung zu wasser in geschlossenen Behältern (Speicher-Wasser- einem anderen Zweck als zur Trinkwassererwärmung erwärmern) eingesetzt werden. Das Gerät darf bauart- gilt als nicht bestimmungsgemäß. bedingt nur waagerecht montiert und betrieben wer- den. -
Seite 7: Montageablauf
Montageablauf Elektro-Heizeinsatz-EHE montieren Hinweis Die Heizstäbe und das Fühlerrohr des Elektro-Heizein- satz-EHE dürfen sich nicht berühren. SW 60 Abb. 1 Netzanschluss Achtung Gefahr Der Elektro-Heizeinsatz-EHE ist nur für den Falsche Adernzuordnung kann zu schweren direkten und festen Anschluss an das Stromnetz Verletzungen und Schäden am Gerät führen. - Seite 8 Montageablauf Netzanschluss (Fortsetzung) 3. Leitung H05V2V2-F durch die Leitungsverschrau- 5. Gehäuse schließen. bung einführen und elektrisch anschließen. Der Elektro-Heizeinsatz-EHE kann in 3 Leistungs- Gefahr stufen betrieben werden. Ein undicht verschlossenes Gehäuse kann Die Leistung wird durch die Art des Anschlusses zu einem elektrischen Defekt mit gefährli- festgelegt.
- Seite 9 Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Elektro-Heizeinsatz-EHE 9 kW Heizleistung 3 kW: Heizleistung 6 kW: Heizleistung 9 kW: 1/N/PE 230 V/50 Hz 1/N/PE 230 V/50 Hz 3/PE 400 V/50 Hz L1 L2 L3 L1 L2 L3 L1 L2 L3 Hinweis Bei Anschluss Brücke (Lieferum- Hinweis fang) entfernen.
-
Seite 10: Schutzleiter Am Speicher-Wassererwärmer Anschließen
Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Elektro-Heizeinsatz-EHE 12 kW Heizleistung 4 kW: Heizleistung 8 kW: Heizleistung 12 kW: 2/PE 400 V/50 Hz 2/PE 400 V/50 Hz 3/PE 400 V/50 Hz L1 L2 L3 L1 L2 L3 L1 L2 L3 Hinweis Hinweis Bei Anschluss Brücke (Lieferum- Bei Anschluss Brücke... - Seite 11 Montageablauf Schutzleiter am Speicher-Wassererwärmer… (Fortsetzung) Abb. 3 Schraube (mit Unterlegscheibe) Ringöse für Schutzleiter Unterlegscheibe Fächerscheibe...
-
Seite 12: Inbetriebnahme Und Einre
Inbetriebnahme und Einregulierung Inbetriebnahme Hinweis 2. Funktion bei der 1. Aufheizung überwachen und Den Elektro-Heizeinsatz-EHE erst in Betrieb nehmen, prüfen. Dabei das selbsttätige Abschalten des wenn der Speicher-Wassererwärmer gefüllt ist und Temperaturreglers testen. unter Betriebsdruck steht. Hinweis 1. Gewünschte Trinkwassertemperatur am Tempera- Während des Aufheizvorgangs muss Wasser aus turregler einstellen. -
Seite 13: Instandhaltung
Instandhaltung Wartung und Service Je nach Härtegrad des Trinkwassers und den 4. Die Heizstäbe von Kalkablagerungen befreien. Betriebsbedingungen kann es erforderlich sein, in gewissen Zeitabständen die Heizstäbe von Kalkabla- 5. Elektro-Heizeinsatz-EHE wieder einbauen: Siehe gerungen zu befreien. Kapitel „Elektro-Heizeinsatz-EHE montieren“. Bei einem Härtegrad des Trinkwassers >... -
Seite 14: Störungsbehebung
Störungsbehebung Sicherheitstemperaturbegrenzer hat ausgelöst Der Sicherheitstemperaturbegrenzer schaltet den Die Kontakte öffnen und werden verriegelt. Elektro-Heizeinsatz-EHE bei einer Temperatur von -6 K 98 °C aus. Elektro-Heizeinsatz-EHE war noch nicht in Betrieb Der Sicherheitstemperaturbegrenzer hat durch Lager- Sicherheitstemperaturbegrenzer entriegeln: ungstemperaturen unter 12 °C ausgelöst. –... -
Seite 15: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht. www.viessmann.ch/eu-conformity-fr Die Konformitätserklärung ist mit Hilfe der Herstell-Nr. - Seite 16 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
