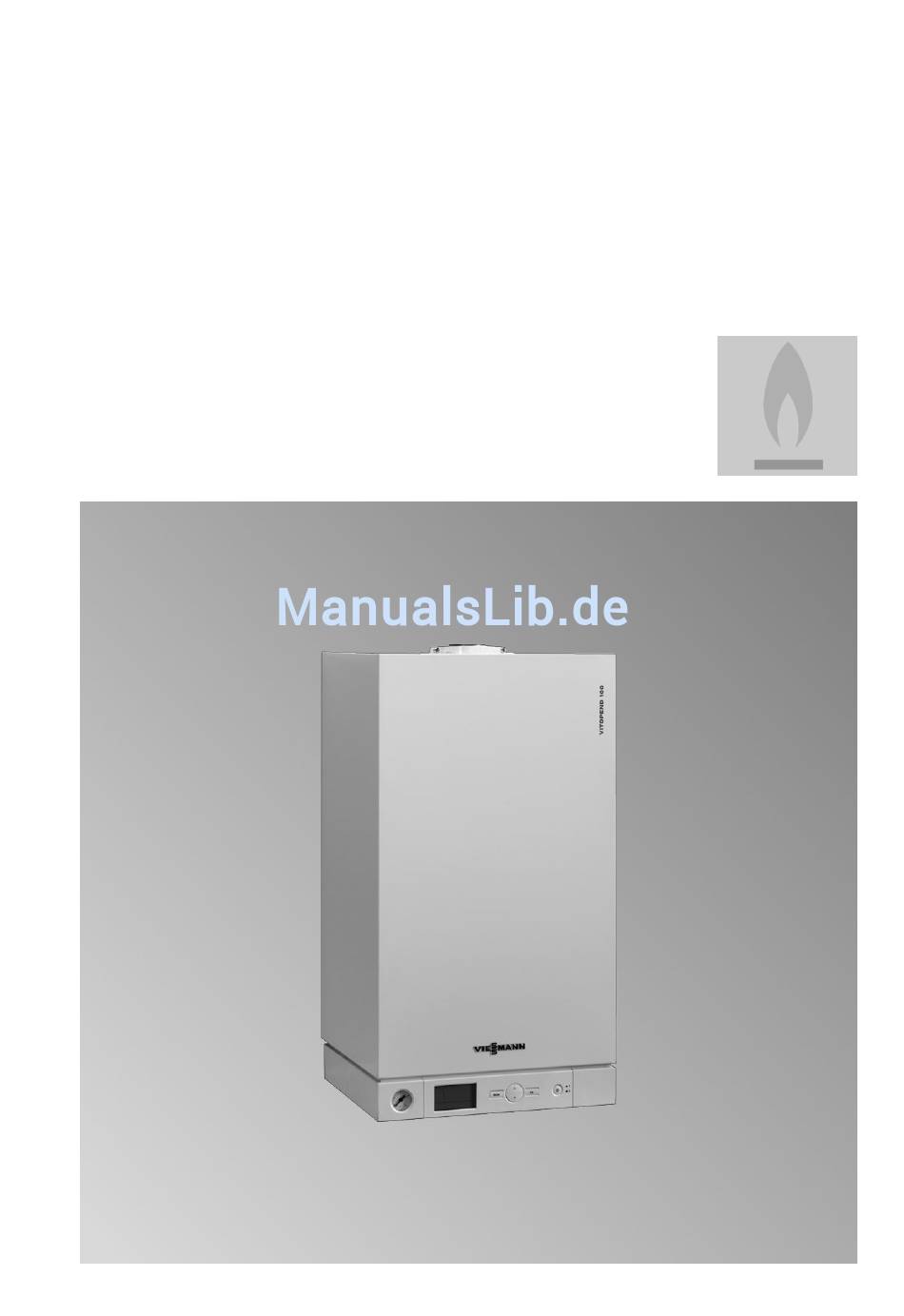

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Mit Regelung für angehobenen Betrieb VITOPEND Bitte aufbewahren! 5581 696 3/2011...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Unsachgemäß durchgeführte Gefahr Arbeiten an der Heizungsanlage Dieses Zeichen warnt vor Perso- können zu lebensbedrohenden nenschäden. Unfällen führen.
-
Seite 3: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Abgasgeruch Bedingungen an den Aufstellort Gefahr Achtung Abgase können zu lebensbedro- Unzulässige Umgebungsbedin- henden Vergiftungen führen. gungen können Schäden an der ■ Heizungsanlage abschalten. Heizungsanlage verursachen ■ Aufstellort belüften. und einen sicheren Betrieb ■... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Warnhinweis Frostschutz......................Zuerst informieren Erstinbetriebnahme....................Ihre Anlage ist voreingestellt................Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente............■ Anzeige- und Bedienelemente................■ Symbole im Display..................Ein- und Ausschalten Heizungsanlage einschalten................Heizungsanlage ausschalten................Heizkreis und Warmwasserbereitung einschalten..........10 Heizkreis und Warmwasserbereitung ausschalten..........11 ■... -
Seite 5: Warnhinweis
Warnhinweis Frostschutz Achtung Frostschutz ist nur bei sicherer Spannungsversorgung gewähr- leistet. Netzspannung (Sicherung, Hauptschalter) und Netzschalter an der Regelung einschalten. -
Seite 6: Zuerst Informieren Erstinbetriebnahme
Zuerst informieren Erstinbetriebnahme Die erstmalige Inbetriebnahme und Anpassung der Regelung an die örtli- chen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbetrieb vorgenommen werden. Ihre Anlage ist voreingestellt Die Regelung ist ab Werk auf Abschalt- betrieb eingestellt, d.h. es erfolgt keine Raumbeheizung und keine Warmwas- serbereitung, die Frostschutzfunktion ist aktiv. -
Seite 7: Wo Sie Bedienen
Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente Alle Einstellungen an Ihrer Heizungsanlage können Sie zentral an der Regelung vor- nehmen. Falls Ihre Anlage ein Raumthermostat aufweist, können Sie die Einstellungen für die Raumtemperatur am Raumthermostat (siehe separate Bedienungsanleitung) vor- nehmen. - Seite 8 Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente (Fortsetzung) G Frostschutz L Aktuelle Brennerleistung H Störung mit Störcode F01 bis F05 M Serviceeinstellung aktiv (nur für die (siehe Seite 16) Fachkraft) K Störung mit Störcode 0A, F30 bis N Brenner in Betrieb F59 (siehe Seite 16) Hinweis Sobald Sie Einstellungen an der Bedien-...
-
Seite 9: Ein- Und Ausschalten
Ein- und Ausschalten Heizungsanlage einschalten Nach längerer Außerbetriebnahme der Heizungsanlage empfehlen wir Ihnen, sich mit dem Heizungsfachbetrieb in Verbindung zu setzen. 2. Öffnen Sie den Gasabsperr- hahn C. 3. Schalten Sie die Netzspannung ein, z.B. an der Sicherung oder einem Hauptschalter. -
Seite 10: Heizkreis Und Warmwasserbereitung Einschalten
Ein- und Ausschalten Heizungsanlage ausschalten (Fortsetzung) Dieser kann, falls erforderlich, geeignete Maßnahmen ergreifen, z.B. zum Frost- schutz der Anlage oder zur Konservierung der Heizflächen. 1. Schalten Sie den Netzschalter „8“ aus. Â 2. Schließen Sie den Gasabsperrhahn. Hinweis Es besteht keine Frostschutzüberwa- chung. -
Seite 11: Heizkreis Und Warmwasserbereitung Ausschalten
Ein- und Ausschalten Heizkreis und Warmwasserbereitung einschalten (Fortsetzung) 2. ¿ zur Bestätigung Hinweis Falls keine Anforderung Frostschutz des Heizkessels und des besteht, wird das Symbol e Warmwasser-Speichers (falls vorhan- den) ist aktiv. und die Kesselwassertempera- tur (z.B. 60.0°C) angezeigt. Falls Anforderung besteht, wird die Anzeige erweitert um die Symbole r und/oder w sowie A gemeinsam mit der Angabe... -
Seite 12: Frostschutz
Ein- und Ausschalten Heizkreis und Warmwasserbereitung ausschalten (Fortsetzung) Hinweis ■ Damit sich die Umwälzpumpe nicht festsetzt, wird sie alle 24 Stunden kurz eingeschaltet. ■ Frostschutz des Heizkessels und des Warmwasser-Speichers (falls vorhan- den) aktiv. Frostschutz Falls die Frostschutzfunktion aktiv ist, werden die Symbole r, e und die °C aktuelle Kesselwassertemperatur (z.B. - Seite 13 Ein- und Ausschalten Nur Warmwasser einschalten (Fortsetzung) 2. ¿ zur Bestätigung Falls keine Anforderung besteht, wird das Symbol O und die Kesselwassertempera- tur (z.B. 50.0°C) angezeigt. Falls Anforderung besteht, wird die Anzeige erweitert um die Symbole w, A und die Angabe der aktuellen Brenner- leistung (z.B.
-
Seite 14: Raumtemperatur Einstellen
Raumtemperatur einstellen Kesselwassertemperatur zur Raumbeheizung einstellen Drücken Sie folgende Tasten: 1. À so oft, bis eingestellter Kessel- wassertemperatur-Sollwert zusammen mit den Symbolen w und r erscheint. Das Sym- bol r blinkt. °C 50!0 2. Â/Á für gewünschten Wert Einstellbereich: 40 bis 76 °C 3. -
Seite 15: Warmwasser Einstellen
Warmwasser einstellen Warmwassertemperatur einstellen Drücken Sie folgende Tasten: 1. À so oft, bis der Trinkwassertem- peratur-Sollwert zusammen mit den Symbolen w und r erscheint. Das Symbol w blinkt. °C 50!0 2. Â/Á für gewünschten Wert Einstellbereich: 30 bis 57 °C 3. -
Seite 16: Was Ist Zu Tun? Räume Zu Kalt
Was ist zu tun? Räume zu kalt Ursache Behebung Raumthermostat ist falsch eingestellt Stellen Sie am Raumthermostat die gewünschte Raumtemperatur ein Heizungsanlage ist ausgeschaltet. ■ Schalten Sie den Netzschalter „8“ ein ■ Schalten Sie den Hauptschalter, falls vorhanden (außerhalb des Heizrau- mes) ein ■... -
Seite 17: Räume Zu Warm
Was ist zu tun? Räume zu warm Ursache Behebung Raumthermostat ist falsch eingestellt Stellen Sie am Raumthermostat die gewünschte Raumtemperatur ein Regelung ist falsch eingestellt Stellen Sie eine niedrigere Kesselwas- sertemperatur ein (siehe Seite 14) Im Display erscheinen ¸ und „HI“ oder Die Servicefunktion schaltet sich nach spätestens 30 min automatisch aus. -
Seite 18: Warmwasser Zu Heiß
Was ist zu tun? Kein warmes Wasser (Fortsetzung) Ursache Behebung Display leuchtet rot mit Störungsan- Benachrichtigen Sie Ihren Heizungsfach- zeige: betrieb Die Symbole Ö und ¸ erscheinen, Ö und der Störcode A0, F30, F38, F51 oder F59 blinken Brennstoff fehlt Öffnen Sie den Gasabsperrhahn ■... -
Seite 19: Instandhaltung
Die Inspektion und Wartung einer Heizungsanlage ist durch die CECS215 und GB25034-2010 vorgeschrieben. Die regelmäßige Wartung gewährleistet einen störungsfreien, energiesparenden und umweltschonenden Heizbetrieb. Dazu schließen Sie am besten mit der Fa. Viessmann oder einem autorisierten Heizungsfachbetrieb einen Inspektions- und Wartungsvertrag ab. Heizkessel Mit zunehmender Verschmutzung des Heizkessels steigt die Abgastemperatur und damit auch der Energieverlust. -
Seite 20: Sicherheitsventil (Warmwasser-Speicher)
Instandhaltung Inspektion und Wartung (Fortsetzung) Sicherheitsventil (Warmwasser-Speicher) Die Betriebsbereitschaft des Sicher- heitsventils ist halbjährlich vom Hei- zungsfachbetrieb durch Anlüften zu prü- fen. Es besteht die Gefahr der Ver- schmutzung am Ventilsitz (siehe Anlei- tung des Ventilherstellers). -
Seite 21: Tipps Zum Energiesparen
Tipps zum Energiesparen Tipps zum Energiesparen Sie können mit folgenden Maßnahmen zusätzlich Energie sparen. ■ Richtiges Lüften. Fenster A kurzzeitig ganz öffnen und dabei die Thermostatventile B schlie- ßen. ■ Nicht überheizen, eine Raumtempera- tur von 20 °C anstreben, jedes Grad Raumtemperatur weniger spart bis zu 6% Heizkosten. -
Seite 22: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abschaltbetrieb........9 Netzschalter........7, 9 Anzeigeelemente.........7 Ausschalten der Anlage.......9 Außerbetriebnahme......9 Raumbeheizung ausschalten..11, 12 Raumbeheizung einschalten....10 Räume sind zu kalt......16 Bedieneinheit........7 Raumtemperatur einstellen....14 Bedienelemente........7 Raumthermostat........7 Reinigung...........19 Reset..........16 Display..........7 Servicefunktion........17 Einschalten der Anlage......9 Sicherheitsventil.........20 Energiespartips........21 Sommerbetrieb (Nur Warmwasser)...12 Störungen beheben.....16, 17 Störungsanzeige......16, 17 Frostschutz....5, 9, 10, 11, 12 Symbole..........7 Frostschutzfunktion......12... -
Seite 24: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsan- lage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH&Co KG D-35107 Allendorf...
