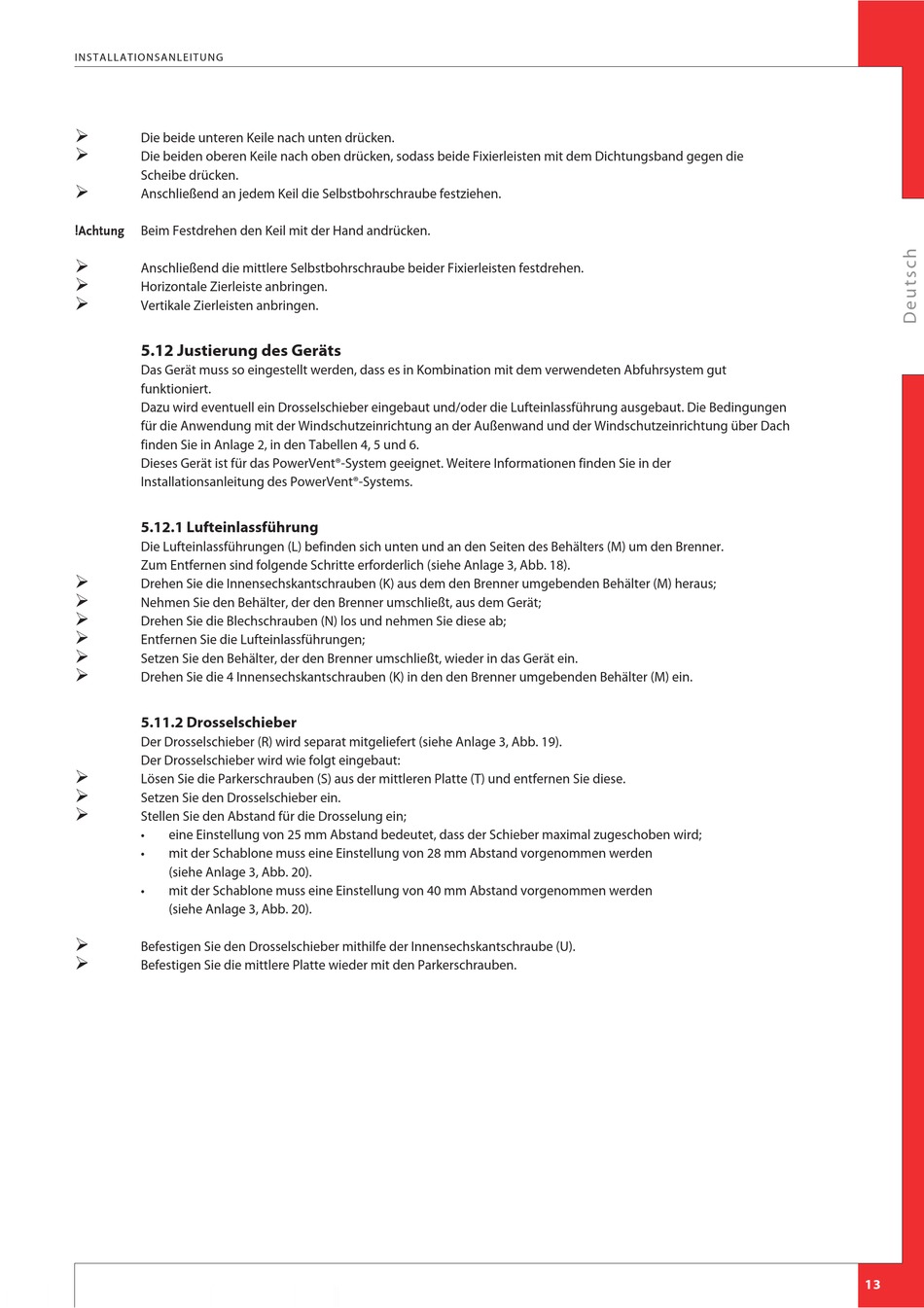

IN S T A LLA TION S A N LE ITU N G
Ø
Die beide unteren Keile nach unten drücken.
Ø
Die beiden oberen Keile nach oben drücken, sodass beide Fixierleisten mit dem Dichtungsband gegen die
Scheibe drücken.
Ø
Anschließend an jedem Keil die Selbstbohrschraube festziehen.
!Achtung Beim Festdrehen den Keil mit der Hand andrücken.
Ø
Anschließend die mittlere Selbstbohrschraube beider Fixierleisten festdrehen.
Ø
Horizontale Zierleiste anbringen.
Ø
Vertikale Zierleisten anbringen.
5.12 Justierung des Geräts
Das Gerät muss so eingestellt werden, dass es in Kombination mit dem verwendeten Abfuhrsystem gut
funktioniert.
Dazu wird eventuell ein Drosselschieber eingebaut und/oder die Lufteinlassführung ausgebaut. Die Bedingungen
für die Anwendung mit der Windschutzeinrichtung an der Außenwand und der Windschutzeinrichtung über Dach
finden Sie in Anlage 2, in den Tabellen 4, 5 und 6.
Dieses Gerät ist für das PowerVent®-System geeignet. Weitere Informationen finden Sie in der
Installationsanleitung des PowerVent®-Systems.
5.12.1 Lufteinlassführung
Die Lufteinlassführungen (L) befinden sich unten und an den Seiten des Behälters (M) um den Brenner.
Zum Entfernen sind folgende Schritte erforderlich (siehe Anlage 3, Abb. 18).
Ø
Drehen Sie die Innensechskantschrauben (K) aus dem den Brenner umgebenden Behälter (M) heraus;
Ø
Nehmen Sie den Behälter, der den Brenner umschließt, aus dem Gerät;
Ø
Drehen Sie die Blechschrauben (N) los und nehmen Sie diese ab;
Ø
Entfernen Sie die Lufteinlassführungen;
Ø
Setzen Sie den Behälter, der den Brenner umschließt, wieder in das Gerät ein.
Ø
Drehen Sie die 4 Innensechskantschrauben (K) in den den Brenner umgebenden Behälter (M) ein.
5.11.2 Drosselschieber
Der Drosselschieber (R) wird separat mitgeliefert (siehe Anlage 3, Abb. 19).
Der Drosselschieber wird wie folgt eingebaut:
Ø
Lösen Sie die Parkerschrauben (S) aus der mittleren Platte (T) und entfernen Sie diese.
Ø
Setzen Sie den Drosselschieber ein.
Ø
Stellen Sie den Abstand für die Drosselung ein;
• eine Einstellung von 25 mm Abstand bedeutet, dass der Schieber maximal zugeschoben wird;
• mit der Schablone muss eine Einstellung von 28 mm Abstand vorgenommen werden
(siehe Anlage 3, Abb. 20).
• mit der Schablone muss eine Einstellung von 40 mm Abstand vorgenommen werden
(siehe Anlage 3, Abb. 20).
Ø
Befestigen Sie den Drosselschieber mithilfe der Innensechskantschraube (U).
Ø
Befestigen Sie die mittlere Platte wieder mit den Parkerschrauben.
13
