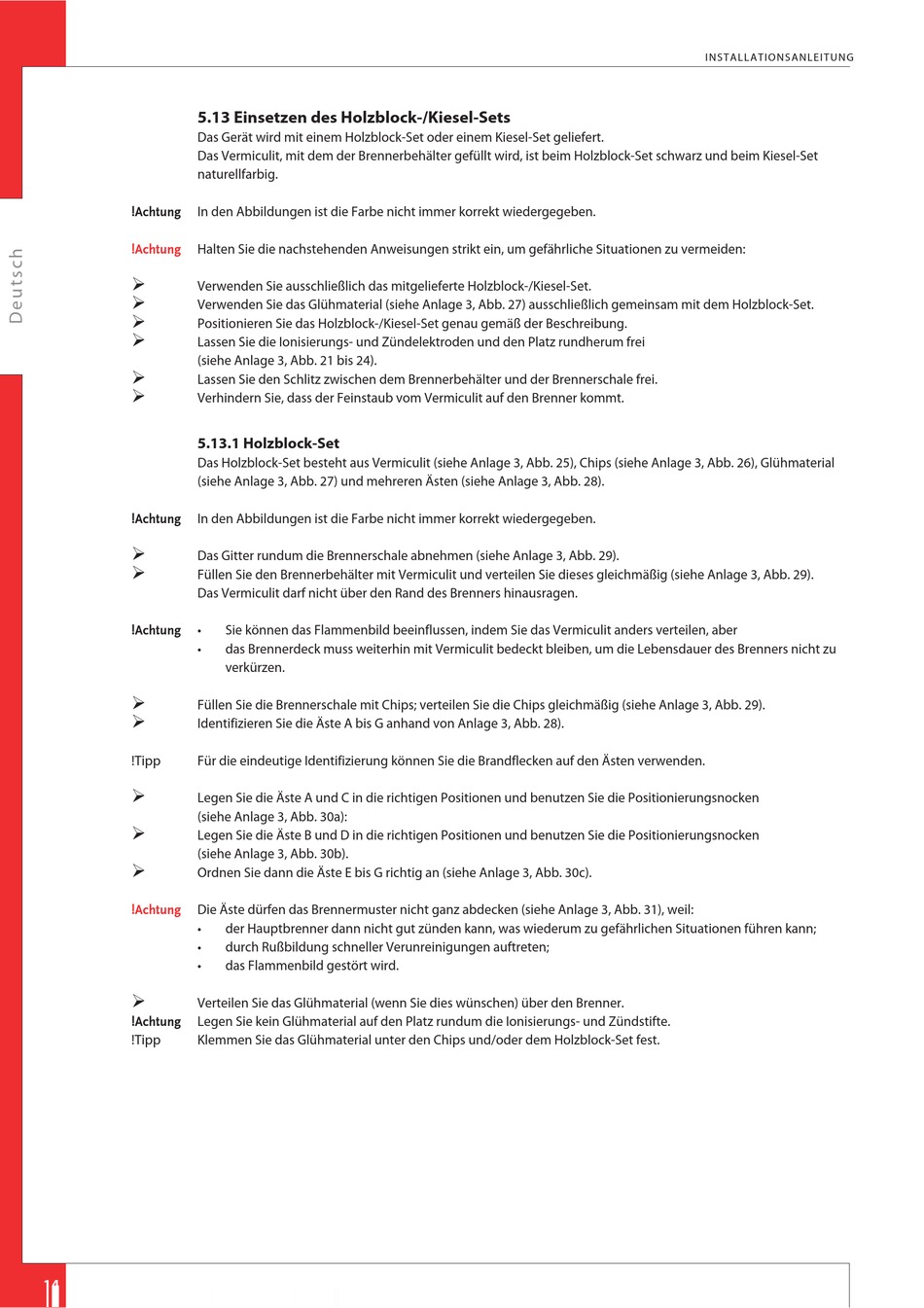

5.13 Einsetzen des Holzblock-/Kiesel-Sets
Das Gerät wird mit einem Holzblock-Set oder einem Kiesel-Set geliefert.
Das Vermiculit, mit dem der Brennerbehälter gefüllt wird, ist beim Holzblock-Set schwarz und beim Kiesel-Set
naturellfarbig.
In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben.
!Achtung
Halten Sie die nachstehenden Anweisungen strikt ein, um gefährliche Situationen zu vermeiden:
!Achtung
Ø
Verwenden Sie ausschließlich das mitgelieferte Holzblock-/Kiesel-Set.
Ø
Verwenden Sie das Glühmaterial (siehe Anlage 3, Abb. 27) ausschließlich gemeinsam mit dem Holzblock-Set.
Ø
Positionieren Sie das Holzblock-/Kiesel-Set genau gemäß der Beschreibung.
Ø
Lassen Sie die Ionisierungs- und Zündelektroden und den Platz rundherum frei
(siehe Anlage 3, Abb. 21 bis 24).
Ø
Lassen Sie den Schlitz zwischen dem Brennerbehälter und der Brennerschale frei.
Ø
Verhindern Sie, dass der Feinstaub vom Vermiculit auf den Brenner kommt.
5.13.1 Holzblock-Set
Das Holzblock-Set besteht aus Vermiculit (siehe Anlage 3, Abb. 25), Chips (siehe Anlage 3, Abb. 26), Glühmaterial
(siehe Anlage 3, Abb. 27) und mehreren Ästen (siehe Anlage 3, Abb. 28).
In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben.
!Achtung
Ø
Das Gitter rundum die Brennerschale abnehmen (siehe Anlage 3, Abb. 29).
Ø
Füllen Sie den Brennerbehälter mit Vermiculit und verteilen Sie dieses gleichmäßig (siehe Anlage 3, Abb. 29).
Das Vermiculit darf nicht über den Rand des Brenners hinausragen.
•
!Achtung
•
Ø
Füllen Sie die Brennerschale mit Chips; verteilen Sie die Chips gleichmäßig (siehe Anlage 3, Abb. 29).
Ø
Identifizieren Sie die Äste A bis G anhand von Anlage 3, Abb. 28).
!Tipp
Für die eindeutige Identifizierung können Sie die Brandflecken auf den Ästen verwenden.
Ø
Legen Sie die Äste A und C in die richtigen Positionen und benutzen Sie die Positionierungsnocken
(siehe Anlage 3, Abb. 30a):
Ø
Legen Sie die Äste B und D in die richtigen Positionen und benutzen Sie die Positionierungsnocken
(siehe Anlage 3, Abb. 30b).
Ø
Ordnen Sie dann die Äste E bis G richtig an (siehe Anlage 3, Abb. 30c).
Die Äste dürfen das Brennermuster nicht ganz abdecken (siehe Anlage 3, Abb. 31), weil:
!Achtung
•
•
•
Ø
Verteilen Sie das Glühmaterial (wenn Sie dies wünschen) über den Brenner.
Legen Sie kein Glühmaterial auf den Platz rundum die Ionisierungs- und Zündstifte.
!Achtung
!Tipp
Klemmen Sie das Glühmaterial unter den Chips und/oder dem Holzblock-Set fest.
14
Sie können das Flammenbild beeinflussen, indem Sie das Vermiculit anders verteilen, aber
das Brennerdeck muss weiterhin mit Vermiculit bedeckt bleiben, um die Lebensdauer des Brenners nicht zu
verkürzen.
der Hauptbrenner dann nicht gut zünden kann, was wiederum zu gefährlichen Situationen führen kann;
durch Rußbildung schneller Verunreinigungen auftreten;
das Flammenbild gestört wird.
