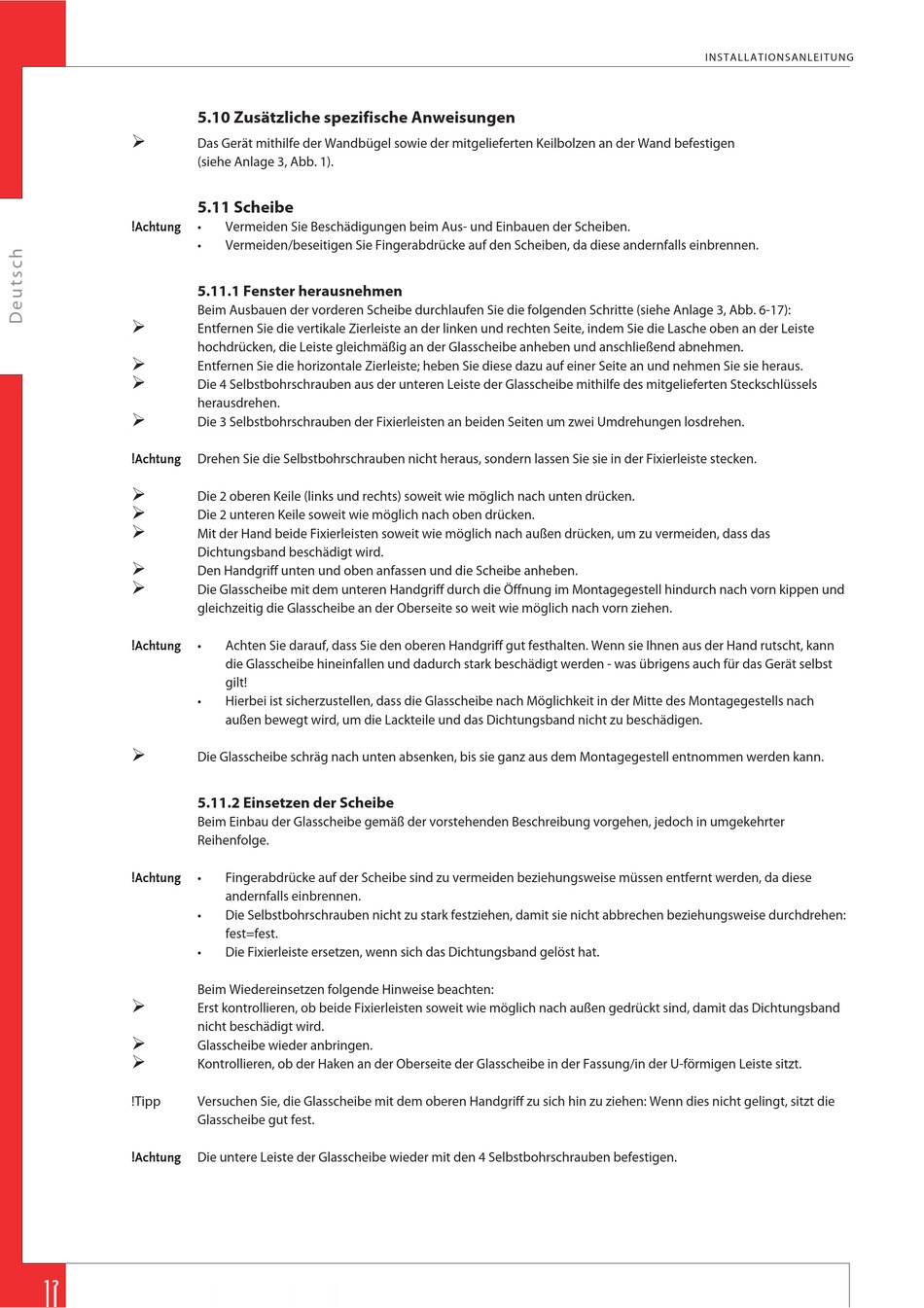

5.10 Zusätzliche spezifische Anweisungen
Ø
Das Gerät mithilfe der Wandbügel sowie der mitgelieferten Keilbolzen an der Wand befestigen
(siehe Anlage 3, Abb. 1).
5.11 Scheibe
•
!Achtung
•
5.11.1 Fenster herausnehmen
Beim Ausbauen der vorderen Scheibe durchlaufen Sie die folgenden Schritte (siehe Anlage 3, Abb. 6-17):
Ø
Entfernen Sie die vertikale Zierleiste an der linken und rechten Seite, indem Sie die Lasche oben an der Leiste
hochdrücken, die Leiste gleichmäßig an der Glasscheibe anheben und anschließend abnehmen.
Ø
Entfernen Sie die horizontale Zierleiste; heben Sie diese dazu auf einer Seite an und nehmen Sie sie heraus.
Ø
Die 4 Selbstbohrschrauben aus der unteren Leiste der Glasscheibe mithilfe des mitgelieferten Steckschlüssels
herausdrehen.
Ø
Die 3 Selbstbohrschrauben der Fixierleisten an beiden Seiten um zwei Umdrehungen losdrehen.
Drehen Sie die Selbstbohrschrauben nicht heraus, sondern lassen Sie sie in der Fixierleiste stecken.
!Achtung
Ø
Die 2 oberen Keile (links und rechts) soweit wie möglich nach unten drücken.
Ø
Die 2 unteren Keile soweit wie möglich nach oben drücken.
Ø
Mit der Hand beide Fixierleisten soweit wie möglich nach außen drücken, um zu vermeiden, dass das
Dichtungsband beschädigt wird.
Ø
Den Handgriff unten und oben anfassen und die Scheibe anheben.
Ø
Die Glasscheibe mit dem unteren Handgriff durch die Öffnung im Montagegestell hindurch nach vorn kippen und
gleichzeitig die Glasscheibe an der Oberseite so weit wie möglich nach vorn ziehen.
!Achtung
•
•
Ø
Die Glasscheibe schräg nach unten absenken, bis sie ganz aus dem Montagegestell entnommen werden kann.
5.11.2 Einsetzen der Scheibe
Beim Einbau der Glasscheibe gemäß der vorstehenden Beschreibung vorgehen, jedoch in umgekehrter
Reihenfolge.
•
!Achtung
•
•
Beim Wiedereinsetzen folgende Hinweise beachten:
Ø
Erst kontrollieren, ob beide Fixierleisten soweit wie möglich nach außen gedrückt sind, damit das Dichtungsband
nicht beschädigt wird.
Ø
Glasscheibe wieder anbringen.
Ø
Kontrollieren, ob der Haken an der Oberseite der Glasscheibe in der Fassung/in der U-förmigen Leiste sitzt.
!Tipp
Versuchen Sie, die Glasscheibe mit dem oberen Handgriff zu sich hin zu ziehen: Wenn dies nicht gelingt, sitzt die
Glasscheibe gut fest.
!Achtung
Die untere Leiste der Glasscheibe wieder mit den 4 Selbstbohrschrauben befestigen.
12
Vermeiden Sie Beschädigungen beim Aus- und Einbauen der Scheiben.
Vermeiden/beseitigen Sie Fingerabdrücke auf den Scheiben, da diese andernfalls einbrennen.
Achten Sie darauf, dass Sie den oberen Handgriff gut festhalten. Wenn sie Ihnen aus der Hand rutscht, kann
die Glasscheibe hineinfallen und dadurch stark beschädigt werden - was übrigens auch für das Gerät selbst
gilt!
Hierbei ist sicherzustellen, dass die Glasscheibe nach Möglichkeit in der Mitte des Montagegestells nach
außen bewegt wird, um die Lackteile und das Dichtungsband nicht zu beschädigen.
Fingerabdrücke auf der Scheibe sind zu vermeiden beziehungsweise müssen entfernt werden, da diese
andernfalls einbrennen.
Die Selbstbohrschrauben nicht zu stark festziehen, damit sie nicht abbrechen beziehungsweise durchdrehen:
fest=fest.
Die Fixierleiste ersetzen, wenn sich das Dichtungsband gelöst hat.
