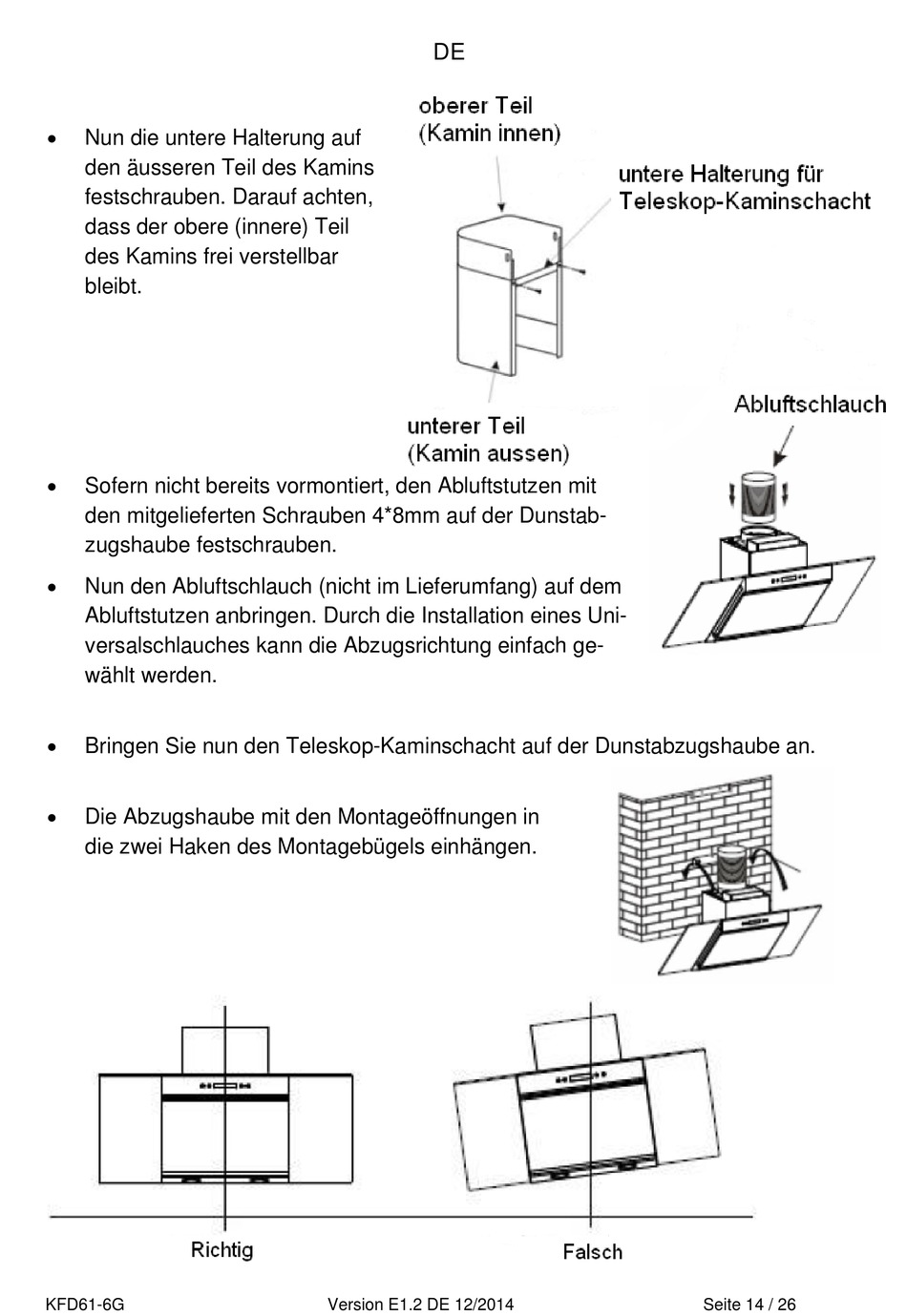

exquisit KFD 61-6G Bedienungsanleitung Seite 14


Nun die untere Halterung auf
den äusseren Teil des Kamins
festschrauben. Darauf achten,
dass der obere (innere) Teil
des Kamins frei verstellbar
bleibt.

Sofern nicht bereits vormontiert, den Abluftstutzen mit
den mitgelieferten Schrauben 4*8mm auf der Dunstab-
zugshaube festschrauben.

Nun den Abluftschlauch (nicht im Lieferumfang) auf dem
Abluftstutzen anbringen. Durch die Installation eines Uni-
versalschlauches kann die Abzugsrichtung einfach ge-
wählt werden.

Bringen Sie nun den Teleskop-Kaminschacht auf der Dunstabzugshaube an.

Die Abzugshaube mit den Montageöffnungen in
die zwei Haken des Montagebügels einhängen.
